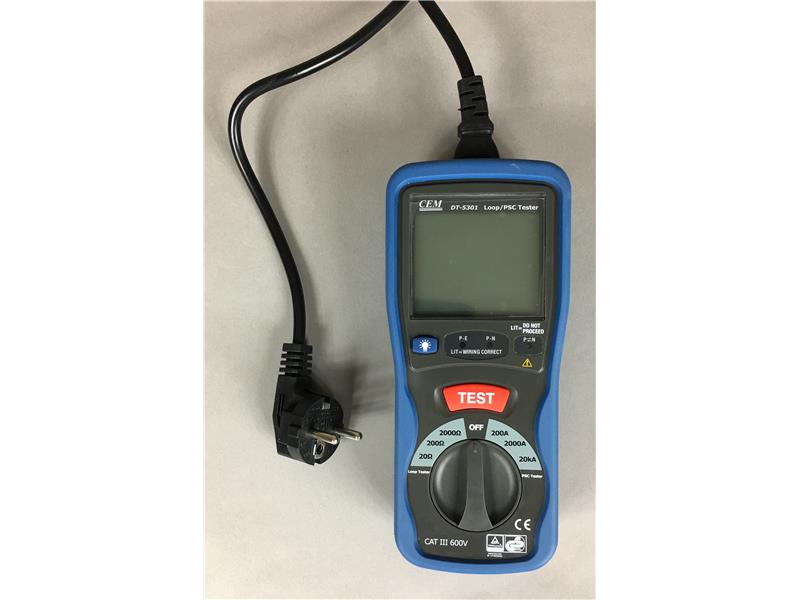

DT-5301 Miernik pętli zwarcia

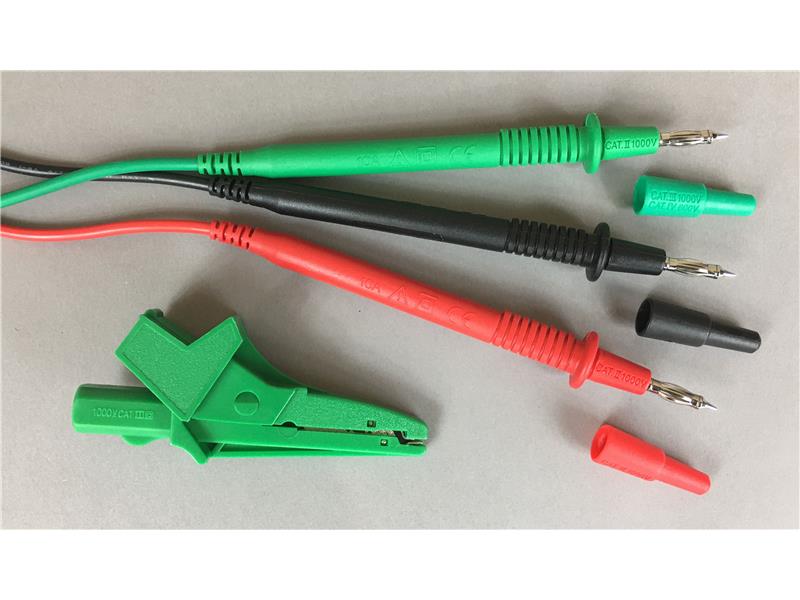

Uwaga: przyrząd przystosowany do konfiguracji połączeń w gnieździe elektrycznym przyjętej w Polsce za prawidłową oraz dodatkowo wyposażony w krokodylek do pomiaru pętli zwarciowej niezależnymi przewodami pomiarowymi.

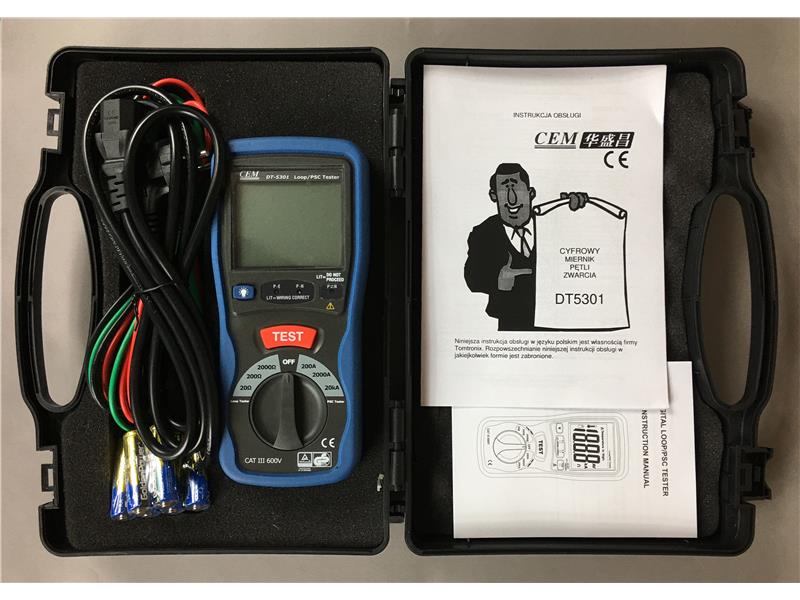

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

• Pomiar impedancji pętli L-PE oraz L-N z maksymalną rozdzielczością 0,01Ω
• Bezpośredni odczyt spodziewanego prądu zwarcia (PSC)
• Możliwość pomiaru pętli L-PE prądem 15mA.
• Na zakresie 2000Ω pomiar impedancji pętli jest wykonywany niskim prądem (15mA), aby zapobiec wyzwalaniu wyłączników RCD
• 3 kontrolki LED do sygnalizacji prawidłowości podłączenia przewodów.
• Wizualna sygnalizacja kontrolkami LED wykrycia odwróconej biegunowości przewodu fazy (L) i neutralnego (N) w gniazdku
• Miernik sterowany mikroprocesorem w celu uzyskania najwyższej dokładności i niezawodności
• Pomiar napięcia - funkcja zwiększająca bezpieczeństwa pomiaru

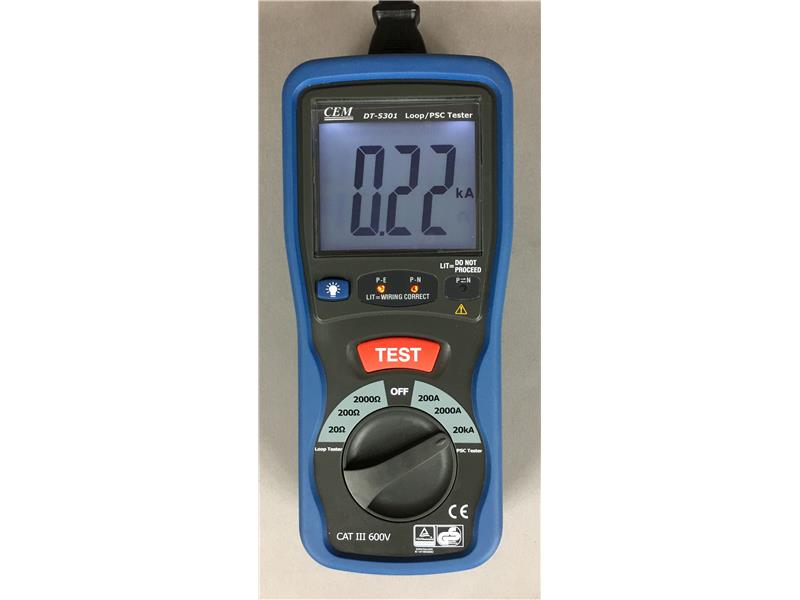

• Duży cyfrowy wyświetlacz LCD z podświetleniem
• Automatyczna blokada miernika po przegrzaniu bocznika pomiarowego
• Niezwykle prosta, intuicyjna obsługa, wygodny przełącznik obrotowy
• Niewielkie wymiary oraz niska waga

Dane techniczne

• 3 kontrolki LED wskazujące poprawność podłączenia przewodów
• Funkcja blokady przyrządu po przegrzaniu bocznika pomiarowego
• Funkcja blokady pomiaru przy napięciu L-PE 250V
• Sygnalizacja rozładowanej baterii
• Zakres temperatury pracy: 0 ÷ 40°C przy wilgotności poniżej 60% RH
• Zakres temperatury magazynowania: -10°C ÷ 60°C przy wilgotności poniżej 70% RH

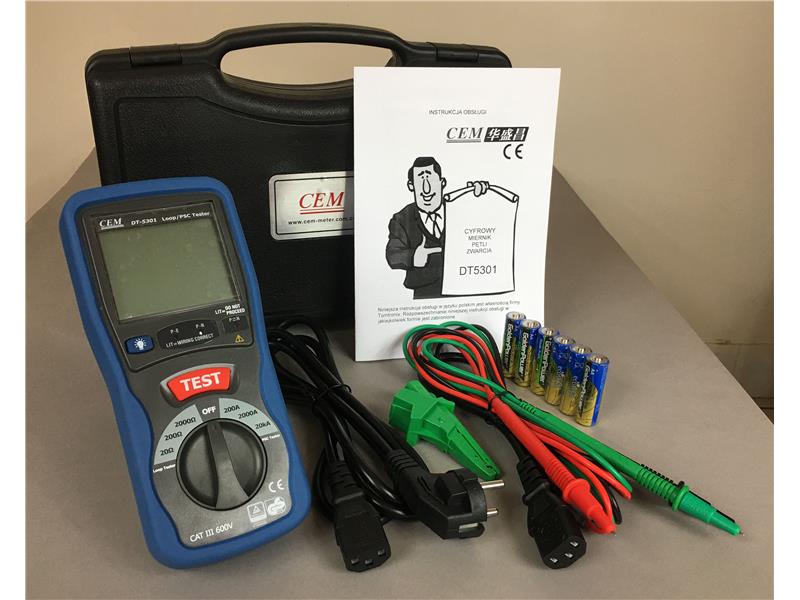

• Zasilanie: 6 x 1,5V bateria alkaliczna typu AA
• Wymiary: 200 x 92 x 50mm
• Waga: ok. 700g z bateriami

Rezystancja pętli

Zakres          Rozdzielczość          Czas pomiaru          Dokładność dla całej skali
20Ω                 0,01Ω                 25A/20ms                 ±2% zakresu ±5 cyfr
200Ω                0,1Ω                  2,3A/40ms                ±2% zakresu ±5 cyfr
2000Ω               1Ω                  15mA/280ms               ±2% zakresu ±5 cyfr

Spodziewany prąd zwarcia (PSC)

Zakres           Rozdzielczość          Czas pomiaru          Dokładność dla całej skali
200A                0,1A                   2,3A/40ms              ±2% zakresu ±5 cyfr
2kA                   1A                     25A/20ms               ±2% zakresu ±5 cyfr
20kA                 10A                    25A/20ms              ±2% zakresu ±5 cyfr

Napięcie AC (50Hz)

Zakres               Dokładność dla całej skali
50÷250V             ±2% zakresu ±5 cyfr
