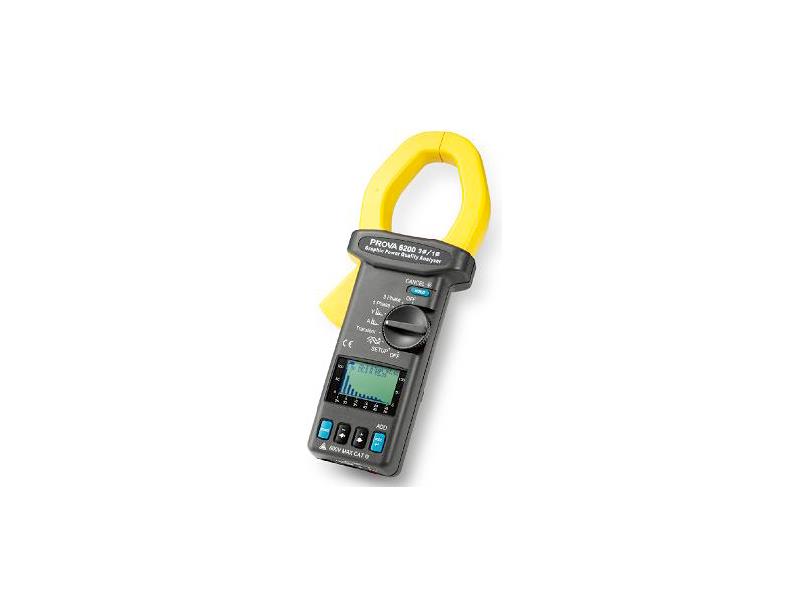

PROVA 6200 Cęgowy, graficzny, analizator jakości zasilania do 1500A

Profesjonalna instrukcja obsługi w języku polskim.

PROVA 6200 to cęgowy, graficzny, trójfazowy analizator jakości zasilania z możliwością pomiaru prądu do 1500A.

Pozwala na wykonywanie pomiarów napięć, prądów, mocy, współczynnika mocy, harmonicznych, THD, anomalii napięciowych i prądowych oraz częstotliwości.
Posiada duży podwójny wyświetlacz LCD i pozwala na objęcie cęgami przewodników o średnicy 55mm lub szyn 65x24mm.

Cechy szczególne

- Analiza jakości zasilania dla systemów jednofazowych oraz symetrycznych trójfazowych,
- Analiza harmonicznych napięcia i prądu (do 50 składowej),
- Pomiar TrueRMS napięcia z dokładnością 0,5%,
- Pomiar TrueRMS prądu z dokładnością 1%,
- Graficzna prezentacja przebiegu napięcia i prądu,
- Graficzna prezentacja wykresu wskazowego,
- Detekcja i rejestracja anomalii (spadków, wzrostów i zaników),
zapis do 32000 anomalii napięć (czas, ilość okresów, typ) z programowanym progiem wartości granicznych (%),
- Funkcja wykrywania szybkich stanów nieustalonych (39μs dla 50Hz, 33μs dla 60Hz),
- Pomiar mocy czynnej (W, kW, KM), biernej (VAR, kVAR) i pozornej (VA, kVA),
- Pomiar współczynnika mocy (PF), kąta fazowego (Φ) oraz energii (Wh, kWh, kVARh),
- Pomiar jakości zasilania w symetrycznych układach trójfazowych,
- Programowanie przekładni napięciowej od 1 do 3000,
- Funkcja Hold,
- Automatyczny wyłącznik zasilania po 15 minutach braku aktywności,
- Rejestracja ciągła do 50000 rekordów z programowanym interwałem od 1 do 6000s
(Data/Czas, VA, W, VAR, PF, KVAH, KWH, KVARH, PFH, AD(VA), AD(W), MD(VA), MD(W), Faza, HP),
- Wbudowany zegar czasu rzeczywistego do tworzenia znaczników czasu w rejestrowanych wynikach,
- Rejestracja danych oraz transmisja do PC,
- Optycznie izolowany interfejs USB do PC,
- Nielimitowana funkcja rejestracji danych na PC.

Dane techniczne

Moc czynna AC (W)
- Zakresy (0÷1500A):
  - 10,0 ÷ 999,9W, rozdzielczość: 0,1W,
  - 1,000 ÷ 9,999kW, rozdzielczość: 0,001kW,
  - 10,00 ÷ 99,9kW, rozdzielczość: 0,01kW,
  - 100,0 ÷ 999,9kW, rozdzielczość: 0,1kW,
  - 1000 ÷ 9999kW, rozdzielczość: 1kW.
- Dokładność: ±2% ±20 cyfr (>20V i >20A), ±2% ±40 cyfr (<20V lub <20A).

Moc pozorna AC (VA)
- Zakresy (0÷1500A):
  - 10,0 ÷ 999,9VA, rozdzielczość: 0,1VA ,
  - 1,000 ÷ 9,999kVA, rozdzielczość: 0,001kVA,
  - 10,00 ÷ 99,99kVA, rozdzielczość: 0,01kVA,
  - 100,0 ÷ 999,9kVA, rozdzielczość: 0,1kVA,
  - 1000 ÷ 9999kVA, rozdzielczość: 1kVA.
- Dokładność: ±2% ±20 cyfr (>20V i >20A), ±2% ±40 cyfr (<20V lub <20A).

Moc bierna AC (VAR)
- Zakresy (0÷1500A):
  - 10,0 ÷ 999,9VAR, rozdzielczość: 0,1VAR,
  - 1,000 ÷ 9,999kVAR, rozdzielczość: 0,001kVAR,
  - 10,00 ÷ 99,99kVAR, rozdzielczość: 0,01kVAR,
  - 100,0 ÷ 999,9kVAR, rozdzielczość: 0,1kVAR,
  - 1000 ÷ 9999kVAR, rozdzielczość: 1kVAR.
- Dokładność: ±2% ±30 cyfr (>20V i >20A), ±2% ±40 cyfr (<20V lub <20A).

Współczynnik mocy (CF)
- Zakres:
   - 0,000 ÷ 1,000, rozdzielczość: 0,001.
- Dokładność: ±0,04 (>20V i >20A), ±0,1 (<20V lub <20A).

Zakres przekładni napięciowej: 1 do 3000.

Moc czynna: (Wh lub kWh, od 0Wh do 999,999 kWh)
Wh = W * Czas (w godzinach)

Prąd AC (A) (wytrzymałość 2000A)
- Zakres:
   - 10,0 ÷ 1500,0A, rozdzielczość: 0,1A.
- Dokładność: ±2% ±5 cyfr.

Napięcie AC (V) (wytrzymałość 800V AC)
- Zakres:
   - 10,0 ÷ 600,0V, rozdzielczość: 0,1V.
- Dokładność: ±0,5% ±5 cyfr.

Harmoniczne napięcia AC w procentach
- Zakresy:
  - 1 ÷ 20, rozdzielczość: 0,1%, dokładność: ±2,0%,
  - 21 ÷ 50, rozdzielczość: 4%, dokładność: ±2,0%.

Harmoniczne napięcia AC w wartościach
- Zakresy:
  - 1 ÷ 20, rozdzielczość: 0,1V, dokładność: ±2,0% ±0,5V,
  - 21 ÷ 50, rozdzielczość: 0,1V, dokładność: 4% odczytu ±0,5V.

Harmoniczne prądu AC w procentach
- Zakresy:
  - 1 ÷ 20, rozdzielczość: 0,1%, dokładność: ±2,0%,
  - 21 ÷ 50, rozdzielczość: 4%, dokładność: ±2,0%.

Harmoniczne prądu AC w wartościach
- Zakresy:
  - 1 ÷ 20, rozdzielczość: 0,1A, dokładność: ±2% zakresu ±0,4A,
  - 21 ÷ 50, rozdzielczość: 0,1A, dokładność: ±4% zakresu ±0,4A.

Kąt fazowy (Φ)
- Zakresy:
  -  -180° ÷ +180°, rozdzielczość: 0,1°, dokładność: ±2,0°,
  -   0 ÷ 360°, rozdzielczość: 0,1°, dokładność: ±2,0°.

Współczynnik zniekształceń harmonicznych (THD)
- Zakresy:
  - 0,0 ÷ 20%, rozdzielczość: 0,1%, dokładność: ±2%,
  - 20 ÷ 100%, rozdzielczość: 0,1%, dokładność: ±6% odczytu ±1%,
  - 100 ÷ 999,9%, rozdzielczość: 0,1%, dokładność: ±10% odczytu ±1%.

Anomalie napięcia AC (wartość RMS > 20V) lub prądu (wartość RMS > 30A)
- Zakresy:
  - 50Hz, czas próbkowania: 39μs, dokładność: ±5% ±50 cyfr,
  - 60Hz, czas próbkowania: 33μs, dokładność: ±5% ±50 cyfr.

Częstotliwość napięcia AC (wartość RMS > 30V) lub prądu (wartość RMS > 30A)
- Zakres:
  - 46 ÷ 65Hz, rozdzielczość: 0,1Hz, dokładność: ±0,3Hz.

Dane ogólne

- Rozmiar przewodnika: średnica kabla około 55mm, szyna 65 x 24mm,
- Zasilanie: 2 szt. baterii 1,5V typu SUM-3,
- Wyświetlacz: 128 x 64 pikseli LCD z podświetleniem,
- Zmiana zakresów: automatyczna,
- Sygnalizacja przepełnienia: OL,
- Pobór mocy: ok. 10mA,
- Automatyczny wyłącznik zasilania po 15 minutach braku aktywności,
- Szybkość odświeżania wyniku na LCD: 2 razy/sek.,
- Ilość próbek na okres: 512 (napięcie lub prąd), 256 (moc),
- Temperatura pracy: -10°C do 50°C,
- Wilgotność pracy: poniżej 85% RH,
- Wysokość: do 2000m,
- Temperatura magazynowania: -20°C od 60°C,
- Wilgotność magazynowania: poniżej 75%,
- Wymiary: 271mm x 112mm x 46mm,
- Waga: 647g (z baterią).
