- Producent:
- Neo-Messtechnik
- Numer katalogowy:
- PQA 7000
4 kluczowe cechy
- Szybkość próbkowania: 48kSa/s
- Pasmo: 20kHz
- Dokładność: 0,05%
- Rozdzielczość: 24 bity
Potężne oprogramowanie
Bezpośredni monitoring danych pomiarowych na urządzeniu
(oscyloskop, FFT, wykresy wskazowe, rejestrator itp.)
Wydajna ocena danych
(nakładanie kilku plików pomiarowych, obliczenia wielokwantylowe, generowanie raportów według różnych norm).
Normy przetwarzania końcowego, takie jak EN50160, IEC61000-2-2, opcje eksportu itp..
Synchronizacja wielu urządzeń (w tym funkcja PMU)
Precyzyjne pomiary
Pomiary napięcia i prądu o wysokiej częstotliwości (20 kHz)
z dokładnością 0,05% i prędkością do 48 kS/s
z wybranymi czujnikami prądu
cewki Rogowskiego, cęgi, ..
7-calowy wyświetlacz wielodotykowy – lub całkowicie bez wyświetlacza
plus 256 GB pamięci na dane z możliwością rozszerzenia
Zdalne sterowanie oraz możliwość synchronizacji wielu przyrządów
- Duża pamięć danych
256 GB od samego początku z możliwością rozbudowy w zależności od konkretnych potrzeb aplikacji! - Łatwy dostęp zdalny
pojedyncze urządzenia do zdalnego monitorowania i konfiguracji (TeamViewer©, FastViewer©) - Synchronizacja wielu urządzeń
łącznie z funkcją PMU
SZEROKIE PASMO I WYSOKA DOKŁADNOŚĆ
Konwencjonalne analizatory PQ, nawet jeśli posiadają certyfikat Klasy A, nie są wystarczające do nowoczesnych zastosowań pomiarowych. Korzystamy z najlepszych dostępnych komponentów, aby zapewnić najwyższą kategorię bezpieczeństwa, a także najwyższą dokładność. Przyrządy NEO oferują wysoką szerokość pasma (do 1 MHz) i korygują zależne od częstotliwości zachowanie czujników prądu i napięcia, a także zintegrowaną elektronikę, aby osiągnąć najlepsze możliwe wyniki pomiarów.
INTEGRACJA CZUJNIKÓW
Wszystkie czujniki prądu oferowane przez NEO Messtechnik są sprawdzone w branży i nadają się do różnych zastosowań. Używamy i udoskonalamy najlepsze dostępne na rynku czujniki.
KALIBRACJA ZALEŻNA OD CZĘSTOTLIWOŚCI
Integracja czujnika NEO kalibruje każdy czujnik w szerokim paśmie częstotliwości i koryguje zależne od częstotliwości przesunięcie fazowe i tłumienie amplitudy. Pozwala to na wysoką precyzję pomiarów od prądu stałego po pomiary wysokiej częstotliwości.
KALIBRACJA ZALEŻNA Z ZAKRESU POMIAROWEGO
Ponadto czujniki zostaną skalibrowane dla każdego zakresu pomiarowego przy użyciu wielu punktów. Kalibracja zazwyczaj obejmuje punkty od 1% do 100% nominalnego zakresu pomiarowego. Poprawi to dokładność i precyzję, szczególnie przy niskim prądzie (np. 1% nominalnego zakresu pomiarowego).
LIDER W BEZPIECZEŃSTWIE
Przepięcia z linii energetycznych do zakładów produkcyjnych mogą być wyższe niż normalne napięcia robocze. Aby uniknąć wszelkiego rodzaju wypadków elektrycznych, NEO Messtechnik podkreśla znaczenie bezpiecznej konstrukcji przyrządu. Przykładowo wejścia wysokonapięciowe przyrządu PQA 8000 (CAT IV 600V) są izolowane do 6kVp przy zachowaniu wysokiej precyzji (0,05%) i wysokiego próbkowania (do 1MS/s). To wiodąca na świecie technologia.
Naprawdę intuicyjne oprogramowanie.
Przejrzysta struktura. Wyraźne menu.
1. USTAWIENIA
Przyrząd ma przejrzystą strukturę
pokazuje schematy z objaśnieniami.
2. PREZENTACJA POMIARÓW

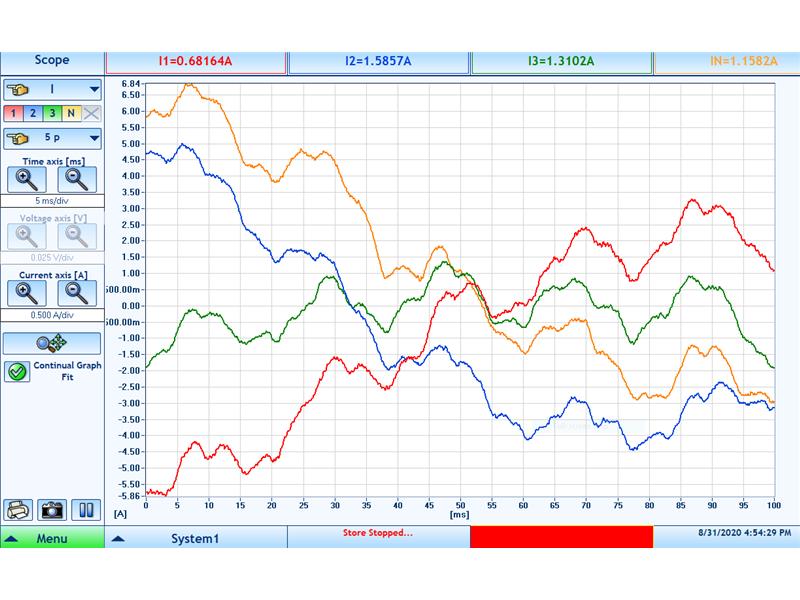

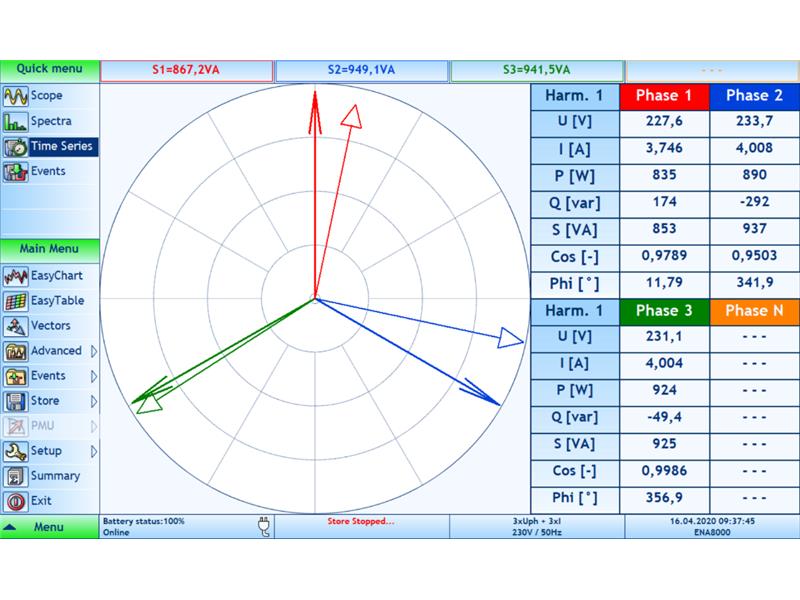

Podczas pomiarów użytkownik może definiować widżety, takie jak oscyloskop, wykres wskazowy, harmoniczne FFT, tabele i rejestrator.
3. ANALIZA WYNIKÓW
Zaawansowane funkcje obejmują dane PQ, stany nieustalone, zakłócenia i alarmy.
4. TWORZENIE RAPORTÓW
Przyrząd może automatycznie generować raporty i profesjonalną dokumentację. Użytkownik może tworzyć raporty zawierające wszystkie istotne informacje (lokalizacja, komentarze, logo firmy itp.) bezpośrednio na miejscu lub podczas przetwarzania końcowego. Raporty w formacie PDF zapisane w przyrządzie są zawsze dostępne i można je udostępniać bezpośrednio pocztą elektroniczną.
5. EKSPORT
Dane można eksportować do formatów CSV, XLS, PDF, Comtrade i PQDiff.
Cechy szczególne
Jakość energii
zgodnie z IEC 61000-4-30 Ed.3 oraz IEC 62586
- Harmoniczne, interharmoniczne i THD: klasa A
- Wyższe częstotliwości (pasmo 200 Hz): 2 – 9 kHz
- Elementy symetryczne i asymetria: klasa A ((sekwencja dodatnia, ujemna i zerowa))
- Migotanie (PST, PLT, Pinst) i RVC: klasa A
- Zdarzenia napięciowe: klasa A (spadek, wzrost, przerwa – czas, ekstrema, długość)
- Częstotliwość: 10 sekund, AVE, MIN, MAX
- Napięcie, prąd: RMS, AVE, MIN, MAX, ½ wartości okresu, 200 ms, 10 s, 10 min
- Synchronizacja czasu: klasa A
Moc
- Obliczanie mocy: P, Q, S, PF, cos phi, D, DH, QH
- Częstotliwość: 10s, AVE, MIN, MAX
- Napięcie, prąd: RMS, AVE, MIN, MAX, ½ wartości okresu, 200 ms, 10s, 10min
- Energia: całkowita, dodatnia, ujemna (P, Q, P+, P-, Q+, Q-)
- Sprawność: Krzywa DC/AC, U-I dla fotowoltaiki
- Układ: DC, 1-fazowy, 2-fazowy, 3-fazowy w gwiazdę i trójkąt
Przebiegi i stany nieustalone
- MIN, MAX, RMS, AVE: U, I, P, Q, S, f, PF, phi, THD, harmoniczne, interharmoniczne, asymetria itp.
- OKNO: U, I
- Odchyłki: dU, dI, df, dP itd.
- POCHODNA (SZYBKOŚĆ ZMIAN): dU/dt, df/dt itp. ... na ms, liczba okresów lub półokresów
- SYGNALIZACJA NAPIĘCIA: Próg
- EN50160: Wyzwalanie dowolnym parametrem EN50160 (Max, Quantil)
Zakłócenia i dynamika systemu
- WYZWALANIE CO 1/2 OKRESU: U, I, P, Q, S, f, PF, phi, THD, Harmoniczne, Interharm., Asymetria itp.
- SKŁADOWE ASYMETRII: Sekwencja dodatnia, ujemna, sekwencja zerowa
- Jednostka pomiaru wskazów (PMU) zgodnie z IEEE C37.118: całkowity błąd wektora 0,01% (typ.), błąd kąta 0,003° (typowo)
- SZYBKOŚĆ ZMIANY CZĘSTOTLIWOŚCI (ROCOF)
Zgodność z normami
- JAKOŚĆ ENERGII, HARMONICZNE, MIGOTANIE:
IEC61000-4-30 wyd. 3 Klasa A / IEC61000-4-7 / IEC61000-4-15 / IEC62586-2 wyd. 2/IEC62586-1 - SIEĆ PUBLICZNA, KOLEJ I PRZEMYSŁ:
EN50160 / EN50163 / IEC61000-2-2 / IEC61000-2-4 (klasa 1; 2; 3) / IEEE519 / IEEE 1159 / IEC61000-2-12 / NRS048 - ENERGIA WIATROWA, OZE I KODY SIECI:
IEC61400-21 / IEC61400-12 / FGW-TR3 / VDE N-4105 / VDE N-4100 / VDE N-4110 / D-A-CH-CZ / BDEW / ROCOF / IEEE C37.118- 2005 (PMU) - SILNIKI, TRANSFORMATORY I URZĄDZENIA ELEKTRYCZNE:
IEC60034 / IEC 60076-1 / IEC61000-3-2 / IEC61000-3-3 / IEC61000-3-11 / IEC61000-3-12
Parametry techniczne

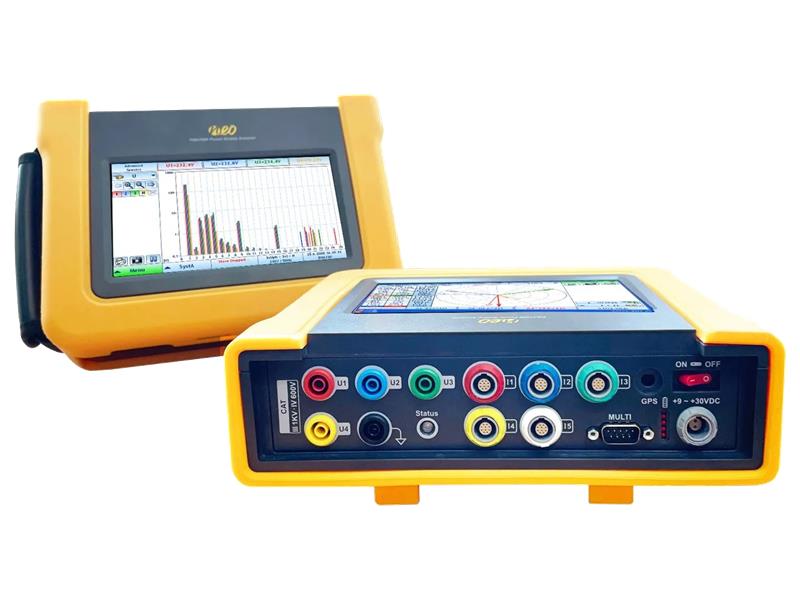

- Przenośny trójfazowy analizator jakości energii PQA7000 klasy A++
- Procesor Intel® Quad Core, 4 GB RAM
- 32 GB eMMC, 1x wewnętrzne złącze USB na pamięć (standardowy rozmiar 256 GB)
- 7-calowy wyświetlacz TFT LCD,
- zasilanie: +9~+30VDC
- 64-bitowy system operacyjny Microsoft® Windows® 10
- Bateria litowo-jonowa 80 Wh
- 24 bity, 48 kS/s symultaniczny ADC
- 2xUSB, 1xEthernet, WiFi
- 1xCAN Bus, 1xRS-485, 4-bitowe wejście cyfrowe
- 4x wejście napięciowe (zakres +/-1600 V, izolacja wspólnego przewodu neutralnego 6 kV)
- 5x wejście prądowe (czujnik cęgowy/rogowski) w komplecie.
Zgodność CE
- Przyrząd ten jest zgodny z wymaganiami CE
- Dyrektywa EMC 2014/30/UE
- Procedura testowa:
- EN 55011:2009 + A1:2010(Grupa 1), Klasa A
- EN 61326-1: 2013
- EN 61000-3-2:2014
- EN 61000-3-3: 2013
- EMI (EN55011):
- Emisja przewodzona (CE)
- Emisja promieniowana (RE)
- EMS (EN61000-4-2 ~ 11):
- Wyładowania elektrostatyczne (ESD: EN61000-4-2)
- Odporność na promieniowanie RF (RS: EN61000-4-3)
- Szybkie elektryczne stany przejściowe/BURST (EFT: EN61000-4-4)
- Udar (Udar: EN61000-4-5)
- Odporność na przewodzone częstotliwości radiowe (CS: EN61000-4-6)
- Zapad/przerwa w napięciu (DIP: EN61000-4-8/11)
- Bezpieczeństwo: EN 61010-1:2010
