- Producent:
- CEM (Shenzhen Everbest Machinery Industry)
- Numer katalogowy:
- DT-3353
Profesjonalna instrukcja obsługi w języku polskim.

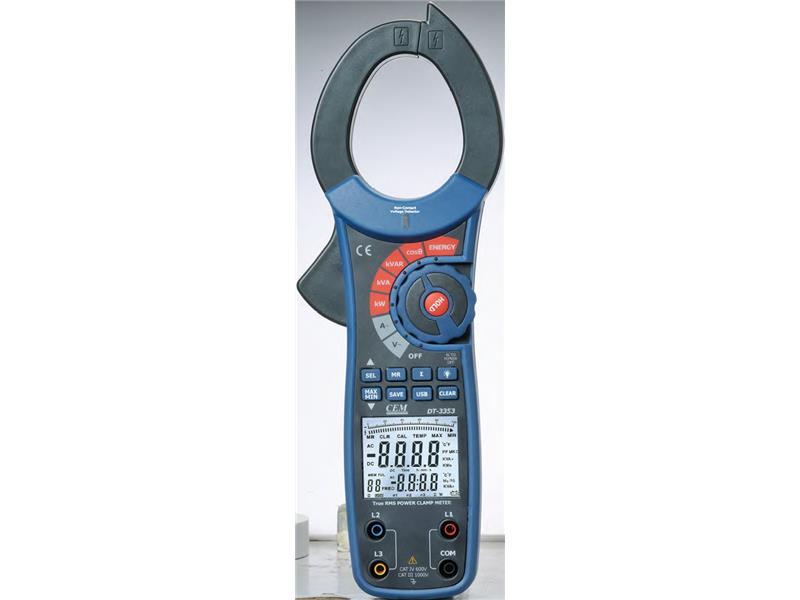

Przyrząd DT-3353 jest profesjonalnym miernikiem cęgowym 1000A AC True RMS, zapewniającym dokładny pomiar mocy czynnej, prądów AC oraz napięcia niezależnie od kształtu przebiegu. Przyrząd posiada duży wyświetlacz LCD z linijką analogową i z podświetleniem zapewniającym odczyty w warunkach słabego oświetlenia. Wszystkie wejścia są zabezpieczone zgodnie z wymaganiami normy EN61010-1 CAT III 600V/CAT IV 300V.
Cechy szczególne
- Funkcje pomiarowe:
- napięcie AC True RMS,
- prąd AC True RMS,
- moc czynna, bierna i pozorna do 750kW/kVAr/kVA,
- współczynnik mocy,
- kąt fazowy,
- częstotliwość,
- energia czynna,
- pomiar mocy dla układów jednofazowych oraz zrównoważonych trójfazowych.
- Rozwarcie szczęk 55mm.
- Wyświetlacz LCD podwójny 4 cyfry licznik 9999.
- Podświetlenie wyświetlacza.
- Linijka analogowa.
- Funkcje Min/Max i Data Hold.
- Pamięć pomiarów 99 szt.
- Interfejs USB.
- Automatyczny wyłącznik zasilania.
- Sygnalizacji rozładowania baterii.
- Kategoria przepięciowa CAT III 600V/CAT IV 300V wg normy EN61010-1.
- Na wyposażeniu świadectwo wzorcowania z wynikami pomiarów.
Dane techniczne
- Rozwarcie szczęk: około 55mm.
- Wyświetlacz: LCD podwójny 4 cyfry.
- Sygnalizacja rozładowanej baterii na wyświetlaczu.
- Wskazanie przepełnienia: na wyświetlaczu "OL".
- Sensor temperatury: wymagana termopara typu K.
- Impedancja wejściowa: 10MΩ (VAC).
- Pasmo AC: 50 do 200Hz (AAC i VAC).
- Przetwornik AC: True RMS (AAC i VAC).
- Zasilanie: 1 szt. 9V (NEDA 1604).
- Wymiary: 294x100x46mm.
- Waga: 537g.
- Kategoria przepięciowa: CAT III 600V i CAT IV 300V.
- Stopień zapylenia: 2.
- Spełniane normy EMC i LVDEN: 61326EN: 61010-1EN: 61010-02-031
Napięcie AC (True RMS)
Zakresy: 100V, 400V, 750V.
Rozdzielczość: 0,1V.
Dokładność: ±(1,2% + 5 cyfr).
Wytrzymałość: 750 RMS.
Impednacja wejściowa: 10MΩ.
Zakres częstoliwości: 50Hz ÷ 200Hz.
Częstotliwość
Zakres: 50Hz ÷ 200Hz.
Rozdzielczość: 1Hz.
Dokładność: ±(0,5% + 5 cyfr)
Prąd AC (True RMS)
Zakres, rozdzielczość
40A, 0,1A
100A, 0,1A
400A, 0,1A
1000A, 1A
Dokładność: ±(2% + 5 cyfr).
Wytrzymałość: 1000A RMS.
Zakres częstoliwości: 50Hz ÷ 60Hz.
Moc czynna (W = V x A x cosφ)
Zakresy napięcia: 100V 400V 750V.
Zakresy prądu: 40A, 100A, 400A.
Zakresy mocy: od 4,00kW do 750kW.
Dokładność: ±(3% + 5).
Rozdzielczość < 1000kW: 0,01kW, 100kW, 0,1kW
Moc pozorna (VA = V x A)
Zakresy napięcia: 100V 400V 750V.
Zakresy prądu: 40A, 100A, 400A.
Zakresy mocy: od 4,00kVA do 750kVA.
Dokładność: ±(3% + 5).
Rozdzielczość < 1000kVA: 0,01kVA, 100kVA, 0,1kVA.
Moc bierna (VA = V x A x sinφ)
Zakresy napięcia: 100V 400V 750V.
Zakresy prądu: 40A, 100A, 400A.
Zakresy mocy: od 4,00kVAr do 750kVAr.
Dokładność: ±(3% + 5).
Rozdzielczość < 1000kVA: 0,01kVAr, 100kVAr, 0,1kVAr.
Współczynnik mocy (PF = W/VA)
Zakres: 0,3 ÷ 1 (pojemnościowe lub indukcyjne).
Dokładność: ±0,022.
Rozdzielczość: 0,001.
Warunki pomiaru: minimalny mierzony prąd 10A, miminalne mierzone napięcie 45V.
Zakres: 0,3 ÷ 1 (pojemnościowe lub indukcyjne).
Dokładność: orientacyjnie.
Rozdzielczość: 0,001.
Warunki pomiaru: dla prądu mierzonego poniżej 10A lub
dla napięcia mierzonego poniżej 45V.
Kąt fazowy (PG = arccos(PF))
Zakres: 0° ÷ 90° (pojemnościowe lub indukcyjne).
Dokładność: ±2°.
Rozdzielczość: 1°.
Warunki pomiaru: minimalny mierzony prąd 10A, miminalne mierzone napięcie 45V.
Zakres: 0° ÷ 90° (pojemnościowe lub indukcyjne).
Dokładność: orientacyjnie.
Rozdzielczość: 1°.
Warunki pomiaru: dla prądu mierzonego poniżej 10A lub
dla napięcia mierzonego poniżej 45V.
Energia czynna (kWh)
Zakres: 1 ÷ 9999kWh.
Dokładność: ±(3% + 2).
Rozdzielczość: 0,001kWh.
Uwagi:
- wytrzymałość napięciowa: 750V RMS,
- wytrzymałośc prądowa: 1000A RMS.
Specyfikacja
Energia czynna (kWh)
Funkcje podstawowe, zakresy, najlepsza dokładność
Napięcie AC, 100V/400V/750V, ±(1,2% + 5 cyfr)
Prąd AC, 40A/100A/400A/1000A, ±(2% + 5 cyfr)
Moc czynna, 0,01kW ÷ 750kW, ±(3% + 5 cyfr)
Moc pozorna, 0,01kVA ÷ 750kVA, ±(3% + 5 cyfr)
Moc bierna, 0,01kVAr ÷ 750kVAr, ±(4% + 5 cyfr)
Współczynnik mocy, 0,3 ÷ 1 (pojemnościowy lub indukcyjny), ±(0,02 + 2 cyfry)
Kąt fazowy, 0° ÷ 90°, ±2°
Częstotliwość, 50Hz ÷ 200Hz
Energia czynna, 0,001 ÷ 9999kWh, ±(3% + 2 cyfry)
Temperatura, -50°C ÷ 1300°C
Funkcje dodatkowe
Automatyczna zmiana zakresów: √
Jednofazowe 2-przewodowe: √
Symetryczne trójfazowe 3-przewodowe: √
Trófazowe 4-przewodowe: √
True RMS (prąd lub napięcie AC): √
Rejestracja wyników (99): √
Wywołanie wyników: √
Tryb Max/Min: √
Data Hold: √
USB: √
Podświetlenie wyświetlacza: √
Wyświetlanie wszystkich ikon: √
Tryb uśpienia: √
Wyświetlanie rozładowania baterii: √
Impedancja wejściowa dla
pomiarów napięcia AC około 10MΩ: √
Max wyświetlacza 9999: √
Linijka analogowa: √
