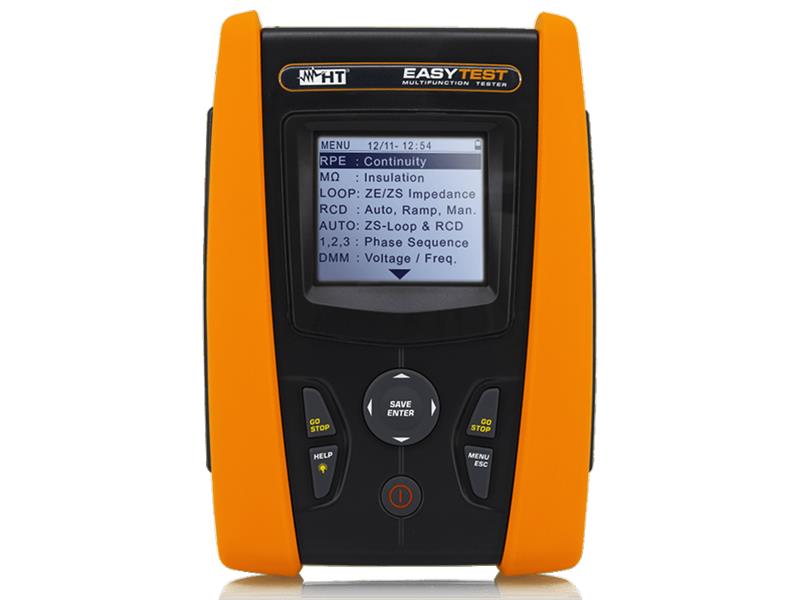

Wielofunkcyjny miernik instalacji elektrycznej Easytest

Profesjonalna instrukcja obsługi w języku polskim

EASYTEST to wielofunkcyjny przyrząd do badania instalacji elektrycznych w budynkach.

Przyrząd wykonuje pomiary wszystkich wymaganych parametrów bezpieczeństwa instalacji:

- rezystancję izolacji
- test ciągłości
- impedancję pętli
- badanie wyłączników różnicowo-prądowych

Dużym ułatwieniem przyspieszającym wykonywanie pomiarów jest tryb AUTO, w którym sekwencyjnie są wykonywane pomiary Ra, RCD i MΩ.

Dodatkowo przyrząd wykonuje pomiary napięcia, częstotliwości oraz wskazuje kolejność faz. Inną ciekawą funkcją jest pomiar spadku napięcia w badanej instalacji w celu sprawdzenia, czy instalacja spełnia wymagania norm.

Funkcja AutoStart umożliwia automatyczną inicjację pomiaru pętli i RCD po wykryciu napięcia na końcówkach pomiarowych.

Pomiar rezystancji izolacji może być wykonywany w trybie sekwencyjnym L-N, L-PE i N-PE, potrafi również wykonywać pomiary wskaźników izolacji PI oraz DAR.

Jest wyposażony w funkcję kalibracji zera przewodów pomiarowych (przy pomiarach pętli) oraz pamięć do 999 pomiarów z możliwością edycji i wprowadzania komentarzy.

Interfejs z izolacją optyczną oraz program TopView umożliwia transmisję wyników poprzez gniazdo USB do PC.

Przyrząd jest wyposażony w duży 3,5" czytelny ekran LCD z podświetleniem. Obsługa przyrządu jest intuicyjna dzięki zastosowaniu czytelnego menu z wyborem funkcji pomiarowej.

Funkcje pomiarowe

• RPE - test ciągłości połączeń wyrównawczych z prądem większym niż 200mA i napięciu rozwarcia między 4V a 24V
• MΩ - pomiar rezystancji izolacji z napięciami pomiarowymi 50V, 100V, 250V, 500V or 1000V DC
• LOOP - pomiar impedancji pętli zwarcia P-N, P-P, P-E z obliczeniem spodziewanego prądu zwarcia, całkowitej rezystancji uziemienia bez powodowania wyzwolenia wyłączników RCD, sprawdzenie zdolności wyłączeniowej zabezpieczeń magneto-termicznych (MCB) oraz bezpieczników, sprawdzenie ochrony w przypadku pośredniego kontaktu z 2-przewodowym i 3-przewodowym systemem
• ΔV% - pomiar procentowy spadku napięcia w sieci
• RCD - test pakietowych standardowych i selektywnych wyłączników RCD typu A i AC z wyznaczeniem czasu zadziałania, prądu wyzwolenia, napięcia dotykowego.
• AUTO - automatyczna sekwencja pomiaru Ra, RCD, MΩ dla połączenia 3-przewodowego
• 1,2,3 - wskazanie kolejności faz metodą 1-biegunową
• DMM - funkcje multimetru pomiaru napięcia i częstotliwości Faza-Neutralny, Faza-Faza, Faza-PE

Dane techniczne

Dane ogólne

- Wyświetlacz i pamięć
      Cechy: COG czarno-biały, graficzny LCD, 320x240mm
- Zasilanie
      Zasilanie: akumulatory 6 x 1,2V NiMH typu AA lub 6x1,5V baterie alkaliczne typu AA LR06 MN1500
      sygnalizacja piktogramem na wyświetlaczu stanu rozładowania baterii
      Czas pracy > 500 testów dla każdej funkcji
      Auto Power OFF: po 5 minutach braku aktywności
- Cechy mechaniczne
      Wymiary: 225 x 165 x 75mm
      Waga: około 1,2kg
      Szczelność obudowy: IP40
- Warunki środowiskowe
      Temperatura odniesienia: 23°C ±5°C
      Temperatura pracy: 0° ÷ 40°C
      Dopuszczalna wilgotność względna: < 80% RH
      Temperatura magazynowania: -10° ÷ 60°C
      Wilgotność magazynowania: <80%RH
- Pomiary wykonywane zgodnie z normami
      RPE: ciągłość z prądem 200mA: IEC/EN61557-4
      MΩ: rezystancja izolacji: IEC/EN61557-2
      Badania RCD: IEC/EN61557-6 (tylko w systemach 3-przewodowych)
      LOOP P-P, P-N, P-PE: Impedancja pętli: IEC/EN61557-3
      Wielofunkcyjność: IEC/EN61557-10
      Prąd zwarcia: EN60909-0
- Zgodność z normami ogólnymi
      Bezpieczeństwo przyrządów pomiarowych: IEC/EN61010-1 + IEC/EN61010-2-030, IEC/EN61010-2-033
      EMC: IEC/EN61010-2-034, IEC/EN61557-1
      Dokumentacja: IEC/EN61187
      Bezpieczeństwo akcesoriów: IEC/EN61010-031
      Izolacja: podwójna
      Stopień zapylenia: 2
      Max wysokość użytkowania: 2000m
      Kategoria przepięciowa: wersja CAT IV: 300V do ziemi, max 415V między wejściami

Dane elektryczne

Dokładność jest podana, jako ±[% odczytu + (ilość cyfr*rozdzielczość)] przy 23°C, < 80% RH

Napięcie AC TRMS
Zakres (V)                                        Rozdzielczość (V)                                Dokładność
15 ÷ 460                                                    1                                   ±(3,0% odczytu + 2 cyfry)

Częstotliwość
Zakres (Hz)                                       Rozdzielczość (Hz)                               Dokładność
47,50 ÷ 52,50 / 57,00 ÷ 63,0                      0,01                                 ±(0,1% odczytu + 1 cyfra)

Test ciągłości przewodów ochronnych i wyrównawczych (RPE)
Zakres (Ω)                                         Rozdzielczość (Ω)                               Dokładność (*)
0,00 ÷ 9,99                                               0,01                                 ±(5,0% odczytu + 3 cyfry)
10,0 ÷ 99,9                                                0,1                                  ±(5,0% odczytu + 3 cyfry)
100,0 ÷ 1999                                               1                                   ±(5,0% odczytu + 3 cyfry)
Prąd pomiarowy: > 200mA DC dla R≤5Ω (łącznie z przewodami);
Generowany prąd pomiarowy: rozdzielczość prądu DC: 1mA, zakres 0 ÷ 250mA
Napięcie rozwarcia: 4V ≤ V0 ≤ 24V
Funkcja bezpieczeństwa: komunikat błędu dla napięcia wejściowego >10V

Rezystancja izolacji (MΩ)

Napięcie testu (50V)
Zakres (MΩ)                    Rozdzielczość (MΩ)             Dokładność
0,01 ÷ 9,99                              0,01                 ±(2,0% odczytu + 2 cyfry)
10,0 ÷ 49,9                              0,1                   ±(2,0% odczytu + 2 cyfry)
50,0 ÷ 99,9                              0,1                   ±(5,0% odczytu + 2 cyfry)

Napięcie testu (100V)
Zakres (MΩ)                    Rozdzielczość (MΩ)              Dokładność
0,01 ÷ 9,99                              0,01                 ±(2,0% odczytu + 2 cyfry)
10,0 ÷ 99,9                               0,1                  ±(2,0% odczytu + 2 cyfry)
100,0 ÷ 199,9                           0,1                   ±(5,0% odczytu + 2 cyfry)

Napięcie testu (250V)
Zakres (MΩ)                     Rozdzielczość (MΩ)              Dokładność
0,01 ÷ 9,99                              0,01                  ±(2,0% odczytu + 2 cyfry)
10,0 ÷ 99,9                                1                     ±(2,0% odczytu + 2 cyfry)
100,0 ÷ 499                               1                     ±(5,0% odczytu + 2 cyfry)

Napięcie testu (500V)
Zakres (MΩ)                     Rozdzielczość (MΩ)              Dokładność
0,01 ÷ 9,99                              0,01                   ±(2,0% odczytu + 2 cyfry)
10,0 ÷ 199,9                             0,1                    ±(2,0% odczytu + 2 cyfry)
200 ÷ 499                                  1                      ±(2,0% odczytu + 2 cyfry)
500 ÷ 999                                  1                       ±(5% odczytu + 2 cyfry)

Napięcie testu (1000V)
Zakres (MΩ)                      Rozdzielczość (MΩ)              Dokładność
0,01 ÷ 9,99                               0,01                   ±(2,0% odczytu + 2 cyfry)
10,0 ÷ 199,9                              0,1                    ±(2,0% odczytu + 2 cyfry)
200 ÷ 1999                                 1                      ±(2,0% odczytu + 2 cyfry)
Napięcie rozwarcia: nominalne napięcie testu -0% +10%
Prąd zwarcia: <6,0mA dla każdego napięcia testu
Nominalny prąd testu: >1mA, jeżeli obciążenie = 1kΩ*Vnom (Vnom= 50V, 100V, 250V, 500V, 1000V), >2,2mA dla 230kΩ przy 500V
Funkcja bezpieczeństwa: komunikat błędu na wyświetlaczu przy napięciu na wejściu > 10V

Pomiar pętli (Faza-Faza, Faza-Neutralny, Faza-PE)
Zakres (Ω)                           Rozdzielczość (Ω)               Dokładność (*)
0,01 ÷ 9,99                               0,01                     ±(5,0% odczytu + 3 cyfry)
10,0 ÷ 199,9                              0,1                      ±(5,0% odczytu + 3 cyfry)
(*) 0,1mΩ na zakresie 0,1÷199,9mΩ (z opcjonalną przystawką IMP57)
Maksymalny prąd testu: 3,31A (przy 265V); 5,71A (przy 457V)
Zakresy napięć testu: 100 ÷ 265V (Faza-Neutralny) / 100 ÷ 460V (Faza-Faza); 50/60Hz ±5%
Typ ochrony: MCB (B, C, D, K), bezpiecznik (gG, aM, BS882-2, BS88-3, BS3036, BS1362)

Pierwszy prąd przebicia - systemy IT
Zakres [mA]                          Rozdzielczość [mA]             Dokładność (*)
0,1 ÷ 0,9                                    0,1                       ±(5,0% odczytu + 1 cyfra)
1,0 ÷ 999                                     1                        ±(5,0% odczytu + 3 cyfry)
Wartość graniczna napięcia dotykowego (ULIM): 25V, 50V

Test RCD (wyłączników różnicowo-prądowych)

Ogólna charakterystyka:
- Typ zabezpieczenia różnicowego (RCD) AC, A, Standardowe (G), Selektywne (S)
- Zakresy napięć P-PE, P-N 100V ÷ 265V RCD typu AC, A
- Zakres napięcia N-PE <10V
- Nominalne prądy wyzwolenia: 6mA, 10mA, 30mA, 100mA, 300mA, 500mA, 650mA, 1000mA
- Częstotliwość: 50/60Hz ±5%

Prąd wyzwolenia RCD (tylko dla standardowych RCD):
Typ RCD          IΔN                  Zakres ΔN (mA)         Rozdzielczość (mA)       Dokładność IΔN
AC, A         6mA, 10mA           (0,2 ÷ 1,1) IΔN                ≤ 0,1IΔN               -0%, + (10% IΔN)
AC, A     0mA ≤ IΔN ≤ 300mA  (0,2 ÷ 1,1) IΔN                ≤ 0,1IΔN               -0%, + (5% IΔN)
AC, A  500mA ≤ IΔN ≤ 650mA (0,2 ÷ 1,1) IΔN                 ≤ 0,1IΔN               -0%, + (5% IΔN)

Zakresy czasów wyzwolenia RCD [ms] (systemy TT/TN):
                       x1/2        x1           x5        AUTO         Ramp      Auto+Ramp
                    G     S      G    S      G    S      G   S              G               G
6mA     AC   999 999   999 999    50 150    tak tak           310            tak
            A    999 999    999 999   50 150    tak tak           310            tak
            B     999 999   999 999                                      310
10mA   AC   999 999    999 999   50 150    tak tak           310            tak
            A    999 999    999 999   50 150    tak tak           310            tak
            B    999 999    999 999                                      310
30mA   AC   999 999    999 999   50 150    tak tak           310             tak
            A    999 999    999 999   50 150    tak tak           310             tak
            B    999 999    999 999                                      310
100mA  AC  999 999    999 999   50 150    tak tak            310
            A    999 999    999 999   50 150    tak tak            310
             B    999 999   999 999                                       310
100mA  AC  999 999    999 999    50 150   tak tak            310
            A    999 999    999 999    50 150   tak tak            310
            B    999 999    999 999                                       310
500mA AC   999 999    999 999    50 150   tak tak             310
            A    999 999    999 999                                       310
            B
650mA AC   999 999     999 999   50 150   tak tak             310
            A    999 999     999 999                                      310
            B
1000mA AC 999 999     999
             A   999 999     999
             B
Tabela z pomiarami czasów wyzwolenia [ms]: Rozdzielczość: 1ms; Dokładność: ±(2,0% odczytu + 2 cyfry)

Zakresy czasów wyzwolenia RCD [ms] (systemy IT):
                                        x 1/2          x 1           x 5         AUTO         Ramp       Auto+Ramp
                                        G   S        G  S          G  S         G    S            G                 G
                              AC    999 999   999 999      50 150      tak tak          310              tak
6mA, 10mA, 30mA     A    999 999   999 999      50 150      tak tak          310              tak
                                B    999 999   999 999                                          310

                              AC    999 999   999 999      50 150      tak tak          310              tak
100mA, 300mA          A    999 999   999 999      50 150      tak tak          310              tak
                                B     999 999   999 999                                         310

                              AC    999 999    999 999      50 150      tak              310
500mA, 650mA          A    999 999    999 999                      tak              310
                                B    999 999    999 999                                         310

                              AC    999 999    999 999                                         310
1000mA                    A    999 999    999 999
                                B
Tabela z pomiarami czasów wyzwolenia [ms]: Rozdzielczość: 1ms; Dokładność: ±(2,0% odczytu + 2 cyfry)

RA - Całkowita rezystancja uziemienia (bez wyzwolenia RCD)

Charakterystyka ogólna:
- Zakres napięcia P-PE, P-N: 100V ÷ 265V (Faza-PE)
- Zakres napięcia N-PE: <10V
- Częstotliwość: 50/60Hz ±5%

RA - Całkowita rezystancja uziemienia w systemach z przewodem Neutralnym (3-przewodowe) - (30mA lub większe RCD)
Zakres (Ω)                    Rozdzielczość (Ω)                              Dokładność
0,05 ÷ 9,99                          0,01                                ±(5,0% odczytu + 8 cyfr)
10,0 ÷ 199,9                         0,1                                 ±(5,0% odczytu + 8 cyfr)

RA - Całkowita rezystancja uziemienia w systemach z przewodem Neutralnym (3-przewodowe) - (6mA i 10mA RCD)
Zakres (Ω)                    Rozdzielczość (Ω)                               Dokładność
0,05 ÷ 9,99                          0,01                                 ±(5,0% odczytu + 30 cyfr)
10,0 ÷ 199,9                         0,1                                  ±(5,0% odczytu + 30 cyfr)

RA - Całkowita rezystancja uziemienia w systemach bez przewodu Neutralnego (2-przewodowe) - (30mA lub większe RCD)
Zakres (Ω)                     Rozdzielczość (Ω)                               Dokładność
0,05 ÷ 9,99                          0,01                                  ±(5,0% odczytu + 8 cyfr)
10,0 ÷ 99,9                          0,1                                    ±(5,0% odczytu + 8 cyfr)
100 ÷ 1999                            1                                     ±(5,0% odczytu + 8 cyfr)

RA - Całkowita rezystancja uziemienia w systemach bez przewodu Neutralnego (2-przewodowe) - (6mA i 10mA RCD)
Zakres (Ω)                     Rozdzielczość (Ω)                               Dokładność
0,05 ÷ 9,99                          0,01                                  ±(5,0% odczytu + 30 cyfr)
10,0 ÷ 99,9                           0,1                                   ±(5,0% odczytu + 30 cyfr)
100 ÷ 1999                            1                                     ±(5,0% odczytu + 30 cyfr)

Napięcie dotykowe Ut
Zakres (V)                      Rozdzielczość (V)                               Dokładność
0 ÷ 2Utlim                              0,1                                 -0%, ±(5,0% odczytu + 3V)

Kierunek wirowania faz - pomiar 1-biegunowy
Zakres napięcia P-N, P-PE [V]: 100 ÷ 265
Zakres częstotliwości: 50Hz/60Hz ±5%

Pomiar jest przeprowadzany tylko przez bezpośredni kontakt z częścią metalową (nie poprzez warstwę izolacyjną)

Spadek napięcia
Zakres [%]                      Rozdzielczość [%]                                Dokładność
0 ÷ 100%                               0,1                                   ±(10% odczytu + 4 cyfry)

Przyrząd jest zgodny z wymaganiami dyrektyw europejskich: niskonapięciowej 2014/35/EU (LVD)
oraz kompatybilności elektromagnetycznej EMC 2014/30/EU.

Przyrząd zgodny jest z wymaganiami dyrektyw europejskich: 2011/65/EU (RoHS) oraz 2012/19/EU (WEEE)

Więcej informacji:

https://tomtronix.pl/ht/easytest.aspx
