Na ekranie operatora pH i ORP są dwiema liczbami. W procesie opisują jednak różne zjawiska. pH pokazuje odczyn ścieków, a ORP – przewagę warunków utleniających albo redukujących. Dopiero obserwowane razem, w odpowiednim miejscu instalacji i w czasie, pomagają rozpoznać zmianę procesu, zanim pokaże ją wynik laboratoryjny próbki końcowej.

Pomiar pH odpowiada na pytanie, czy środowisko jest kwaśne, obojętne czy zasadowe. Ma znaczenie między innymi w neutralizacji ścieków przemysłowych, dozowaniu reagentów oraz utrzymaniu warunków dla procesów biologicznych. Nagły skok może sygnalizować dopływ ścieków o innym składzie, błąd dozowania albo zmianę obciążenia.

ORP, czyli potencjał oksydacyjno-redukcyjny, nie mierzy stężenia jednej wybranej substancji. Pokazuje wypadkową aktywności układów utleniających i redukujących w medium. U.S. EPA wskazuje, że pomiar ORP może pomagać oceniać, czy w procesie utrzymywane są warunki tlenowe, anoksyczne i beztlenowe. To informacja o stanie środowiska reakcji, nie gotowa odpowiedź o jakości odpływu.

Najwięcej mówi nie pojedynczy odczyt, lecz trend. Stała wartość mieszcząca się w przyjętym zakresie może oznaczać stabilny etap pracy. Szybka zmiana albo charakterystyczne załamanie krzywej powinny skłonić operatora do sprawdzenia, co wydarzyło się wcześniej: czy zmienił się dopływ, napowietrzanie, recyrkulacja lub dawka reagenta.

Gdzie trend pH i ORP pomaga operatorowi

W układzie neutralizacji pH jest podstawowym sygnałem dla dozowania kwasu lub zasady. Samo utrzymanie wartości zadanej nie wystarczy jednak do oceny całej instalacji. Liczą się również czas mieszania, opóźnienie pomiaru i bezwładność układu. Zbyt agresywna regulacja może powodować naprzemienne przedawkowanie reagentów zamiast stabilizacji odczynu.

W biologicznym usuwaniu azotu ORP i pH mogą wspierać rozpoznawanie kolejnych faz procesu. Przegląd badań opublikowany w „Bioengineering” opisuje wykorzystanie punktów charakterystycznych profilu ORP i pH do wykrywania zakończenia denitryfikacji lub przemian azotu amonowego w procesach okresowych. Nie oznacza to jednego uniwersalnego progu dla każdej oczyszczalni. Profil trzeba odnieść do technologii, składu ścieków i potwierdzonych wyników analitycznych konkretnego obiektu.

W praktyce warto zadawać trzy pytania:

1. Czy zmiana jest zgodna z oczekiwaną fazą procesu?

2. Czy pH i ORP zmieniają się w logicznej relacji do napowietrzania, dozowania i recyrkulacji?

3. Czy trend powtarza się w kolejnych cyklach i zgadza z analizą laboratoryjną?

Takie podejście ogranicza ryzyko sterowania instalacją na podstawie przypadkowego odczytu.

Jak zbudować użyteczny punkt pomiarowy

Punkt powinien reprezentować medium, na podstawie którego operator podejmuje decyzję. Czujnik umieszczony w strefie słabo wymieszanej, przy dopływie reagenta albo w miejscu odkładania osadu może pokazywać warunki lokalne zamiast stanu całego procesu. Trzeba też uwzględnić dostęp do czyszczenia i kontroli wskazań, bo osad na powierzchni elektrody lub problem z układem odniesienia może powodować dryf.

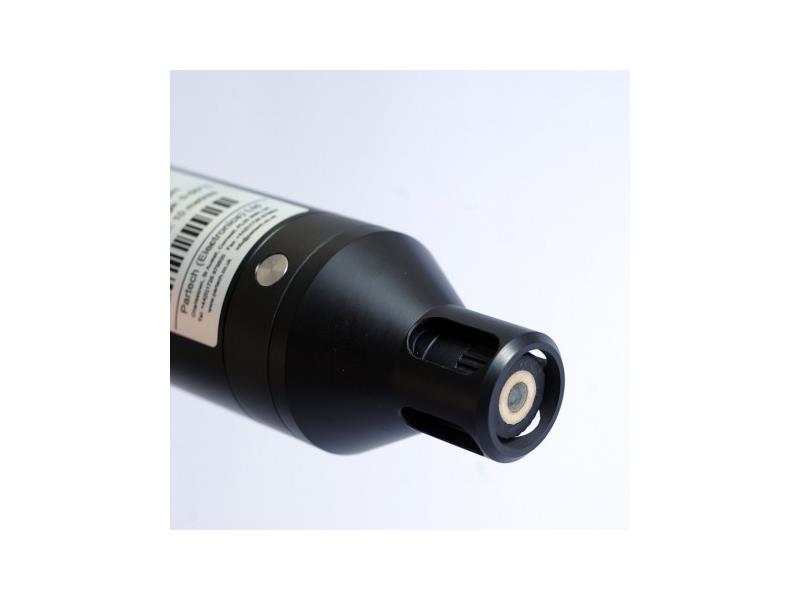

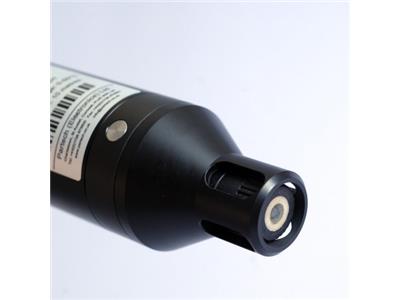

Gdy oba parametry mają być obserwowane równolegle, czujniki pomiaru pH i ORP powinny być dobrane do matrycy ścieków, sposobu montażu i warunków serwisowych. Dopiero kompletny punkt – sensor, przetwornik, armatura, miejsce instalacji i procedura utrzymania – dostarcza sygnał, który można bezpiecznie wykorzystać w automatyce.

Czego te pomiary nie powiedzą

ORP nie zastępuje analizatora tlenu rozpuszczonego, azotu amonowego, azotanów ani konkretnego utleniacza. Dwie próbki o podobnym ORP mogą mieć inny skład chemiczny. U.S. EPA zwraca też uwagę, że wynik zależy od elektrody odniesienia i warunków pomiaru, dlatego porównanie wartości bez wiedzy o metodyce może prowadzić do błędnych wniosków.

pH również nie opisuje całej zdolności buforowej ścieków. Dwa strumienie o takim samym pH mogą wymagać innej ilości reagenta do neutralizacji. Jeżeli pomiar ma sterować dozowaniem, potrzebne są testy obiektu, alarmy wiarygodności i procedura reakcji na awarię czujnika.

Od alarmu do decyzji procesowej

Dobry monitoring nie kończy się na czerwonym polu w systemie SCADA. Alarm powinien prowadzić do konkretnej czynności: sprawdzenia dopływu, potwierdzenia wyniku drugim pomiarem, ograniczenia dozowania albo pobrania próbki. Warto osobno zdefiniować alarm przekroczenia, alarm szybkości zmiany i alarm braku reakcji sensora.

pH i ORP są najbardziej użyteczne, gdy operator widzi je jako historię procesu. Zestawione z napowietrzaniem, przepływem, dawką reagentów i wynikami laboratoryjnymi pomagają odróżnić normalną zmianę fazy od zakłócenia. Wtedy pomiar przestaje być tylko liczbą, a staje się narzędziem do podejmowania szybszych i lepiej uzasadnionych decyzji.

Źródła

• U.S. EPA, „Nutrient Control Design Manual”, 2010.

• U.S. EPA, „Field Measurement of Oxidation-Reduction Potential”, 2024.

• Parsa Z., Dhib R., Mehrvar M., „Dynamic Modelling, Process Control, and Monitoring of Selected Biological and Advanced Oxidation Processes for Wastewater Treatment”, „Bioengineering”, 2024.

• USGS, „Reduction-Oxidation Potential (Electrode Method)”.
