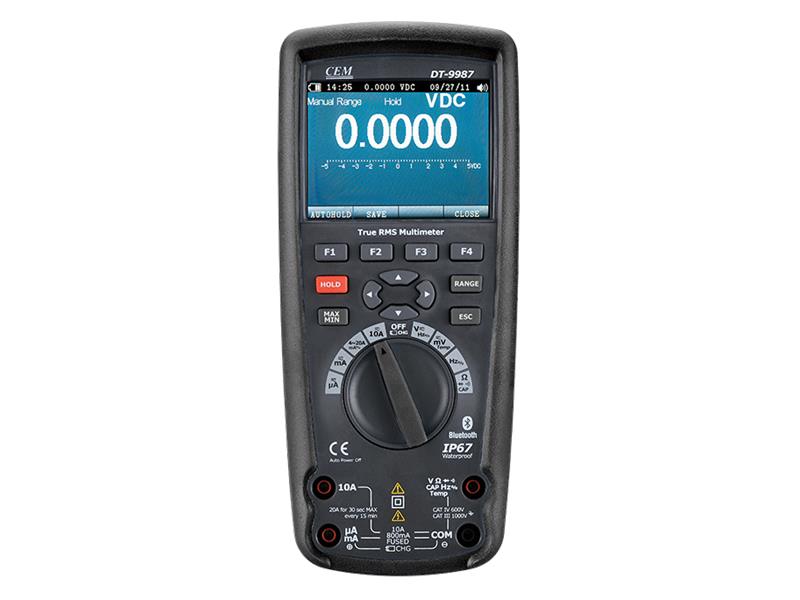

DT-9987 Profesjonalny miernik uniwersalny

Profesjonalna instrukcja obsługi w języku polskim.

DT-9987 to profesjonalny, przemysłowy multimetr True RMS z kolorowym wyświetlaczem TFT LCD, wyposażony w szybki przetwornik analogowo-cyfrowy, o dużej dokładności, posiadający funkcje rejestratora oraz przechwytywania trendów.

Pomaga w diagnostyce niepowtarzalnych problemów występujących w sprzętach bez konieczności ciągłego absorbowania obsługi.

Umożliwia łatwe i szybkie rozwiązywanie problemów w urządzeniach produkcyjnych, wykorzystuje technologię Bluetooth oraz jest wyposażony w pamięć pomiarów.

Dla zapewnienia bezpieczeństwa posiada podwójną izolację obudowy oraz jest wodoszczelny zgodnie z IP67. Spełnia wymagania bezpieczeństwa norm EN 61010-1 CAT IV 600V, CAT III 1000V, posiada zabezpieczenie wejść prądowych szybkimi bezpiecznikami 10A/1000V i 0,8A/1000V.

Cechy szczególne

- Funkcje pomiarowe
     Napięcie DC do 1000V
     Napięcie AC do 1000V True RMS
     Prąd DC do 10A
     Prąd AC do 10A True RMS
     Temperatura do 1000°C
     Rezystancja do 50MΩ
     Pojemność do 10mF
     Częstotliwości do 10MHz
     Test ciągłości z brzęczykiem
     Test diody
     Pętla 4÷20mA z odczytem %
- Duży wyświetlacz 320x240 TFT kolor LCD z licznikiem 50 000
- Funkcja rejestracji i przechwytywania przebiegu dla łatwiejszej analizy zarejestrowanych danych
- Interfejs Bluetooth dla łatwej transmisji danych do PC
- Pasmo AC 100kHz (napięcie/prąd)
- Pomiary AC, AC+DC True RMS
- Zapis wyników, rejestracja przypadków i trendów
- Szybki przetwornik A/C 20 razy/sek.
- Przechwytywanie pików (rejestracja przepięć od 250μs)
- Funkcje Min/Max/Avr ze znacznikiem czasu (rejestracja fluktuacji sygnału)
- Zakres pomiaru małych rezystancji (50Ω)
- Pomiar pętli 4-20mA z odczytem %
- Filtr dolnoprzepustowy
- IP67, CAT III 1000V, CAT IV 600V
- Interfejs Bluetooth do PC i smartfonu (aplikacja Meterbox Pro)

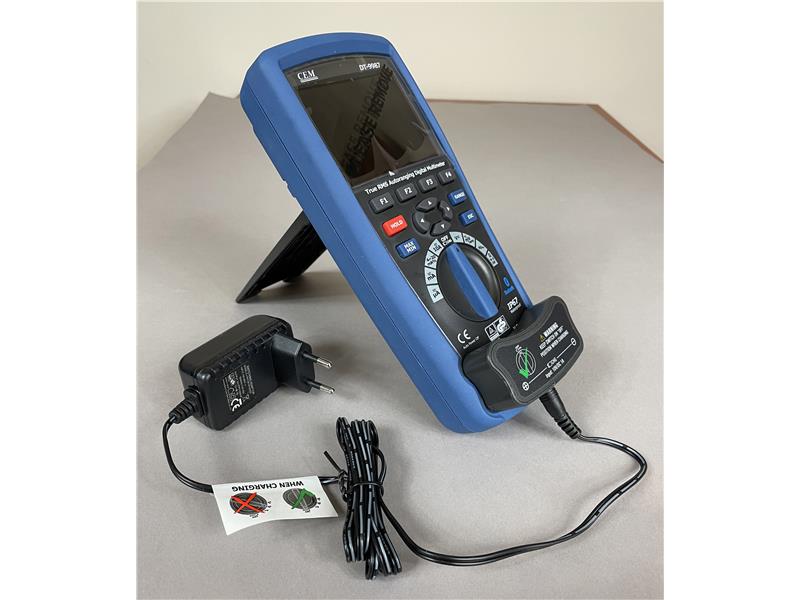

- Akumulator Li-Ion

Dane techniczne

- Obudowa: podwójna izolacji, wodoszczelna IP67
- Wytrzymałość na upadki: 2m
- Test diody: maksymalny prąd pomiarowy 0,9mA, napięcie rozwarcia typowo 3,2V DC
- Test ciągłości: sygnał brzęczyka dla rezystancji poniżej ok. 25Ω, prąd pomiarowy < 0,35mA
- Funkcja PEAK: przechwytuje piki > 1ms
- Sonda temperaturowa: wymaga termopary typu K
- Impedancja wejściowa: >10MΩ VDC i >9MΩ VAC
- Typ pomiaru: True RMS
- AC True RMS: termin "Root-Mean-Square" oznacza metodę obliczenia wartości napięcia i prądu AC. Mierniki True RMS mierzą prawidłowo wartość skuteczną przebiegów odkształconych od sinusoidy.
- Pasmo ACV: 50Hz do 100kHz
- Współczynnik szczytu: <3 dla pełnej skali do 500V, maleje liniowo do 1,5 dla 1000V
- Wyświetlacz: licznik do 50 000 LCD z podświetleniem i bargrafem
- Wskazanie przepełnienia: "OL" na wyświetlaczu
- Automatyczny wyłącznik zasilania: po ok. 5-30 minutach braku aktywności z możliwością dezaktywacji
- Polaryzacja: automatyczna, ze wskazaniem minusa (-) dla wartości ujemnych
- Szybkość pomiaru: 20 reazy/sek.
- Wskazanie rozładowania baterii: piktogram baterii na wyświetlaczu
- Bezpieczniki: szybki bezpiecznik (FF) 0,8A/1000V oraz szybki bezpiecznik (FF) 10A/1000V
- Temperatura pracy: 5°C do 40°C
- Temperatura magazynowania: -20°C do 60°C
- Wilgotność pracy: max 80%RH do 31°C maleje liniowo do 50%RH przy 40°C
- Wilgotność magazynowania: <80%RH
- Bezpieczeństwo: przyrząd przeznaczony do badania instalacji, zabezpieczony podwójną izolacją, zgodnie z IEC61010-1 i IEC61010-1 2nd edycja (2001) dla kategorii CAT IV 600V i CAT III 1000V
- Stopień zapylenia: 2
- Specyfikacja Bluetooth: wersja 2.0+EDR, zakres częstotliwości 2400MHz ÷ 2483,5MHz
- Zasilanie: akumulator Li-ion 7,4V, 2400mAh
- Wartości graniczne zabezpieczenia wejść:
      VDC lub VAC: 1000V DC/AC RMS
      mA AC/DC: szybki bezpiecznik 800mA/1000V
      A AC/DC: szybki bezpiecznik 10/1000V (20A przez 30 sek. max co 15 minut)
      Częstotliwość, rezystancja, pojemność, cykl obciążenia, test diody, ciągłość, temperatura: 1000V DC/AC RMS
      Wytrzymałość: 8kV pik wg. IEC 61010

Napięcie DC

Zakres                                 Rozdzielczość                               Dokładność
50mV[1]                               0,001mV                              ±(0,05% + 20 cyfr)
500mV[1]                              0,01mV                               ±(0,025% + 5 cyfr)
5V                                        0,0001V                              ±(0,025% + 5 cyfr)
50V                                       0,001V                               ±(0,025% + 5 cyfr)
500V                                      0,01V                                 ±(0,05% + 5 cyfr)
1000V                                     0,1V                                   ±(0,1% + 5 cyfr)
[1] gdy jest stosowany pomiar relatywny (REL Q) do kompensacji dryftu

Napięcie AC (50 ÷ 10kHz)

Zakres                                  Rozdzielczość                              Dokładność
50mV[1]                               0,001mV                       50 ÷ 60Hz: ±(0,3% + 25 cyfr)
                                                                                 <1KHz: ±(1,0% + 25 cyfr)
                                                                                   <5kHz: ±(3% + 25 cyfr)
500mV[1]                               0,01mV                      50 ÷ 60Hz: ±(0,3% + 25 cyfr)
                                                                                  <1KHz: ±(1,0% + 25 cyfr)
                                                                                     <5kHz: ±(3% + 25 cyfr)
5V                                         0,0001V                      50 ÷ 60Hz: ±(0,3% + 25 cyfr)
                                                                                  <1KHz: ±(1,0% + 25 cyfr)
                                                                                     <5kHz: ±(3% + 25 cyfr)
50V                                        0,001V                       50 ÷ 60Hz: ±(0,3% + 25 cyfr)
                                                                                  <1KHz: ±(1,0% + 25 cyfr)
                                                                                      <5kHz: ±(3% + 25 cyfr)
500V                                       0,01V                         50 ÷ 60Hz: ±(0,3% + 25 cyfr)
                                                                                  <1KHz: ±(1,5% + 25 cyfr)
                                                                                    <5kHz: niespecyfikowana
1000V                                      0,1V                          50 ÷ 60Hz: ±(0,3% + 25 cyfr)
                                                                                   <1KHz: ±(1,5% + 25 cyfr)
                                                                                     <5kHz: niespecyfikowana
Wszystkie zakresy napięcia AC są specyfikowane od 5% do 100% zakresu

Napięcie AC + DC (50 ÷ 1kHz)

Zakres                                   Rozdzielczość                            Dokładność
50mV[1]                                 0,001mV                      <1kHz: ±(1,0% + 25 cyfr)
                                                                               <10kHz: ±(3,5% + 25 cyfr)
500mV[1]                                0,01mV                        <1kHz: ±(1,0% + 25 cyfr)
                                                                                <10kHz: ±(3,5% + 25 cyfr)
5V                                         0,0001V                        <1kHz: ±(1,0% + 25 cyfr)
                                                                                <10kHz: ±(3,5% + 25 cyfr)
50V                                         0,001V                        <1kHz: ±(1,0% + 25 cyfr)
                                                                                 <10kHz: ±(3,5% + 25 cyfr)
500V                                        0,01V                          <1kHz: ±(1,0% + 25 cyfr)
1000V                                       0,1V                           <1kHz: ±(1,0% + 25 cyfr)
Wszystkie zakresy napięcia AC są specyfikowane od 5% do 100% zakresu

Prąd DC

Zakres                                    Rozdzielczość                           Dokładność
500µA                                      0,01µA                             ±(0,1% + 20 cyfr)
5000µA                                     0,1µA                              ±(0,1% + 20 cyfr)
50mA                                      0,001mA                            ±(0,1% + 20 cyfr)
500mA                                     0,01mA                             ±(0,15% + 20 cyfr)
10A                                          0,001A                              ±(0,3% + 20 cyfr)
20A: max 30 sekund ze zredukowaną dokładnością

Prąd AC (50 ÷ 10 000Hz)

Zakres                                      Rozdzielczość                          Dokładność
500µA                                         0,01µA                    50/60Hz: ±(0,6% + 25 cyfr)
                                                                                  <1kHz: ±(1,5% + 25 cyfr)
                                                                                  <5kHz: ±(3,0% + 25 cyfr)
                                                                                 <10kHz: ±(6,0% + 40 cyfr)
5000µA                                        0,1µA                      50/60Hz: ±(0,6% + 25 cyfr)
                                                                                   <1kHz: ±(1,5% + 25 cyfr)
                                                                                   <5kHz: ±(3,0% + 25 cyfr)
                                                                                   <10kHz: ±(6,0% + 40 cyfr)
50mA                                         0,001mA                    50/60Hz: ±(0,6% + 25 cyfr)
                                                                                   <1kHz: ±(1,5% + 25 cyfr)
                                                                                   <5kHz: ±(3,0% + 25 cyfr)
                                                                                   <10kHz: ±(6,0% + 40 cyfr)
500mA                                        0,01mA                     50/60Hz: ±(0,6% + 25 cyfr)
                                                                                   <1kHz: ±(1,5% + 25 cyfr)
                                                                                   <5kHz: ±(3,0% + 25 cyfr)
                                                                                   <10kHz: ±(6,0% + 40 cyfr)
10A                                             0,001A                      50/60Hz: ±(0,6% + 25 cyfr)
                                                                                   <1kHz: ±(1,5% + 25 cyfr)
                                                                                   <5kHz: ±(3,0% + 25 cyfr)
                                                                                   <10kHz: ±(6,0% + 40 cyfr)
20A: max 30 sekund ze zredukowaną dokładnością
Wszystkie zakresy prądu AC są specyfikowane on 5% do 100% zakresu

Prąd AC + DC (50 ÷ 1 000Hz)

Zakres                                      Rozdzielczość                              Dokładność
500µA                                          0,01µA                             ±(1,0% + 25 cyfr)
5000µA                                         0,1µA                              ±(1,0% + 25 cyfr)
50mA                                          0,001mA                            ±(1,0% + 25 cyfr)
500mA                                         0,01mA                             ±(1,0% + 25 cyfr)
10A                                             0,001A                              ±(1,5% + 40 cyfr)
20A: max 30 sekund ze zredukowaną dokładnością
Wszystkie zakresy prądu AC są specyfikowane on 5% do 100% zakresu

Napięcie AC (5kHz ÷ 100kHz)

Zakres                                     Rozdzielczość                                Dokładność
50mV                                        0,001mV                               ±(6,5% + 2mV)
500mV[1]                                   0,01mV                                ±(6,5% + 2mV)
5V                                             0,0001V                               ±(6,5% + 0,02V)
50V                                            0,001V                                 ±(6,5% + 0,3V)

Rezystancja

Zakres                                     Rozdzielczość                                Dokładność
50Ω[1]                                      0,001Ω                                  ±(0,5% + 20 cyfr)
500Ω[1]                                     0,01Ω                                  ±(0,05% + 10 cyfr)
5kΩ                                         0,0001kΩ                               ±(0,05% + 10 cyfr)
50kΩ                                        0,001kΩ                                ±(0,05% + 10 cyfr)
500kΩ                                       0,01kΩ                                  ±(0,1% + 10 cyfr)
5MΩ                                        0,0001MΩ                                ±(0,2% + 20 cyfr)
50MΩ                                       0,001MΩ                                   ±(2% + 20 cyfr)
[1] gdy jest stosowany pomiar relatywny (REL Q) do kompensacji dryftu

Pojemność

Zakres                                     Rozdzielczość                                 Dokładność
5nF[1]                                       0,001nF                                 ±(2% + 40 cyfr)
50nF[1]                                      0,01nF                                  ±(2% + 40 cyfr)
500nF                                         0,1nF                                    ±(2% + 40 cyfr)
5µF                                           0,001µF                                  ±(2% + 40 cyfr)
50µF                                          0,01µF                                   ±(2% + 40 cyfr)
500µF                                         0,1µF                                     ±(5% + 40 cyfr)
10mF                                         0,01mF
[1] dla kondensatorów foliowych lub lepszych, używając trybu pomiaru relatywnego (REL Δ) do kalibracji zera

Częstotliwość (elektroniczna)

Zakres                                     Rozdzielczość                                 Dokładność
50Hz                                         0,001Hz                                ±(0,01% + 10 cyfr)
500Hz                                        0,01Hz                                 ±(0,01% + 10 cyfr)
5kHz                                        0,0001kHz                              ±(0,01% + 10 cyfr)
50kHz                                        0,001Hz                                ±(0,01% + 10 cyfr)
500kHz                                      0,01kHz                                ±(0,01% + 10 cyfr)
5MHz                                       0,0001MHz                              ±(0,01% + 10 cyfr)
10MHz                                       0,001MHz                              ±(0,01% + 10 cyfr)
Czułość: min. 0,8V RMS przy 20% do 80% wypełnieniu cyklu i <100kHz
min. 5V RMS przy 20% do 80% wypełnieniu cyklu i >100kHz

Częstotliwość (elektryczna)

Zakres                                      Rozdzielczość                                 Dokładność
40,00 ÷ 10kHz                        0,01 ÷ 0,001Hz                           ±(0,5% odczytu)
Czułość: 1V RMS

Cykl obciążenia

Zakres                                      Rozdzielczość                                 Dokładność
0,1 ÷ 99,90%                              0,01%                                  ±(1,2% + 2 cyfry)
Szerokość impulsu: 100µs ÷ 100ms
Częstotliwość: 5Hz ÷ 150kHz

4 ÷ 20mA

Zakres                                      Rozdzielczość                                 Dokładność
-25% ÷ 125%                              0,01%                                       ±(50 cyfr)
0mA = -25%, 4mA = 0%, 20mA = 100%, 24mA = 125%

Temperatura (sonda typu K)

Zakres                                      Rozdzielczość                                  Dokładność
-50 ÷ 1000°C                                0,1°C                               ±(1,0% odczytu + 2,5°C)
Nie obejmuje dokładności sondy (termopary typu K)
