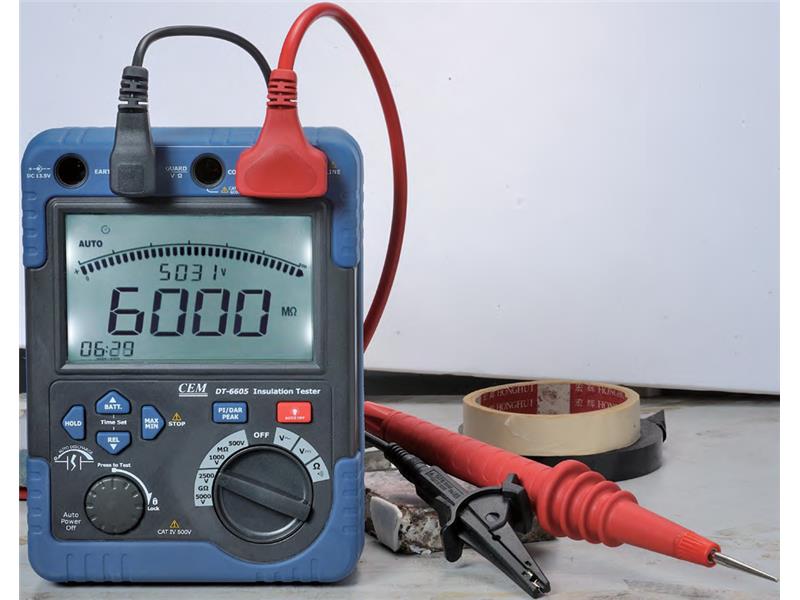

DT-6605 Miernik rezystancji izolacii 5kV
DT-6605 Miernik rezystancji izolacii 5kV
Producent:
CEM
Numer katalogowy:
DT-6605

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne
-
Napięcia pomiaru rezystancji izolacji:  500V/1000V/2500V/5000V.
- Zakres pomiaru rezystancji izolacji: do 60GΩ.
- Prąd zwarcia: ok. 1,0mA.
- Pomiar napięcia AC/DC do 600V.
- Pomiar ciągłości prądem 200mA.
- Duży wyświetlacz LCD 6000 cyfry ze skalą analogową i z podświetleniem pozwalającym na pracę w warunkach słabego oświetlenia.
- Automatyczny pomiar wskaźnika izolacji PI (10min./1min.)
- Automatyczny pomiar współczynnika DAR (1min./30sek.).
- Funkcja wykrywania obwodów pod napięciem zapobiega rozpoczęciu pomiarów izolacji po wykryciu napięcia >30V.
- Automatyczna zmiana podzakresów oraz licznik czasu pomiaru.
- Wskazanie napięcia wyjściowego oraz napięcia rozładowywania.
- Zacisk pomiarowy GUARD pozwalający na eliminację z pomiaru prądów upływu powierzchniowego.
- Funkcja automatycznego rozładowania oraz funkcja ostrzegania przed obecnością napięcia na wyjściu.
- Automatyczne wyłączanie oraz sprawdzanie baterii.
- Funkcje: MAX/MIN, wartości relatywne, Data Hold dla pomiarów AC/DC.
- Spełnianie norm bezpieczeństwa IEC61010-1 CAT IV 600V oraz IEC61010-031.
- Na wyposażeniu świadectwo wzorcowania z wynikami pomiarów.

Dane techniczne

Pomiar rezystancji izolacji


Napięcie: 500V.
Podzakresy: 0 ÷ 6,000MΩ, 6 ÷ 60,00MΩ, 60 ÷ 600,0MΩ, 600 ÷ 6000MΩ.
Prąd znamionowy
(przy obciążeniu rezystancyjnym): 1mA ÷ 1,2mA (0,5MΩ).
Napięcie wyjściowe (bez obciążenia): 500VDC+20% - 0%.

Napięcie: 1000V.
Podzakresy: 0 ÷ 6,000MΩ, 6 ÷ 60,00MΩ, 60 ÷ 600,0MΩ, 600 ÷ 6000MΩ.
Prąd znamionowy
(przy obciążeniu rezystancyjnym): 1mA ÷ 1,2mA (1MΩ).
Napięcie wyjściowe (bez obciążenia): 1000VDC+20% - 0%.

Napięcie: 2500V.
Podzakresy: 0 ÷ 6,000MΩ, 6 ÷ 60,00MΩ, 0,6 ÷ 6,000GΩ, 6 ÷ 60,00GΩ.
Prąd znamionowy
(przy obciążeniu rezystancyjnym): 1mA ÷ 1,2mA (2,5MΩ).
Napięcie wyjściowe (bez obciążenia): 2500VDC+20% - 0%.

Napięcie: 5000V.
Podzakresy: 6 ÷ 60,00MΩ, 60 ÷ 600,0MΩ, 0,6 ÷ 6,000GΩ, 6 ÷ 60,00GΩ.
Prąd znamionowy
(przy obciążeniu rezystancyjnym): 1mA ÷ 1,2mA (5MΩ, zalecane użycie zasilacza).
Napięcie wyjściowe (bez obciążenia): 5000VDC+20% - 0%.

Dokładność:
±2,5% odczytu ±15cyfr (od 0,005 do 600,0MΩ
±3% odczytu ±15 cyfr (od 0,61 ÷ 6,00GΩ)
±4% odczytu ±15 cyfr (od 6,1 do 60,0GΩ)

Zakres monitorowania napięcia:
-  od 5 do 6000VDC (rozdzielczość 1V); dokładność ±1,5% odczytu ±5cyfr
- Uwaga: monitorowanie napięcia jest używane do sprawdzenia, czy ładunek elektryczny zmagazynowany w badanym obiekcie został rozładowany, czy nie. Wartość zmierzonego napięcia wyświetlanego na LCD jest wartością odniesienia. Proszę zauważyć, że wskazywana wartość, gdy zewnętrzne napięcie AC lub DC jest przyłożone do przyrządu nie jest prawidłową wartością, wyświetlane jest ">30V".

Pomiar napięcia DC
Zakres: 0,5 ÷ 600V.
Rozdzielczość: 0,1V.
Dokładność: ±(1,0% odczytu ±5cyfr).

Pomiar napięcia AC (40 ÷ 400Hz)
Zakres: 0,5 ÷ 600V.
Rozdzielczość: 0,1V.
Dokładność:
±1,0% odczytu ±5cyfr (40 ÷ 60Hz)
±2,5% odczytu ±10cyfr (61 ÷ 400Hz)

Pomiar rezystancji i sprawdzenie ciągłości
(automatyczna zmiana podzakresów)

Zakres, rozdzielczość, dokładność
0,1 ÷ 600Ω; 0,1Ω, ±(1,5% odczytu ±10cyfr)
601Ω ÷ 6000Ω, 0,001kΩ, ±(1,5% odczytu ±15cyfr)

Brzęczyk ciągłości: powyżej 50Ω.
Prąd zwarcia: >200mA.
Napięcie rozwarcia: >4,5V.

Dane ogólne
- Wyświetlacz 6000 cyfr z linijką analogową.
- Szybkość odświeżania 2,5 odczyty na sekundę.
- Automatyczne wyłączenie po 20 min. braku aktywności (pobór prądu 50μA).
- Wytrzymałość napięciowa 5320V AC przez 5 sekund.
- Normy bezpieczeństwa IEC 61010-1 CAT IV 600V, podwójna izolacja, do użytkowania w pomieszczeniach.
- Stopień zapylenia 2.
- Wysokość do 2000m.
- Zasilanie DC12V: R14 x 8 szt.
- Warunki pracy: 0° ÷ 40°C; <80%RH.
- Warunki magazynowania -10° ÷ 60°C; <80%RH.
- Wymiary 198 x 148 x 86mm.
- Waga: około 1438g.
