Technologie podczyszczania wód opadowych w infrastrukturze drogowej

Zarządzanie spływem powierzchniowym w gęstej zabudowie miejskiej wymaga stosowania technologii o rygorystycznie zdefiniowanych parametrach hydraulicznych i wytrzymałościowych. Jednym z rozwiązań dedykowanych dla zurbanizowanej infrastruktury komunikacyjnej jest DRAINFIX CLEAN od firmy HAURATON. Jest to system oczyszczania wód opadowych, którego konstrukcja opiera się na zastosowaniu koryt odwadniających zintegrowanych z dedykowanym substratem filtracyjnym.





Koryta z substratem filtracyjnym – mechanika działania i nośność

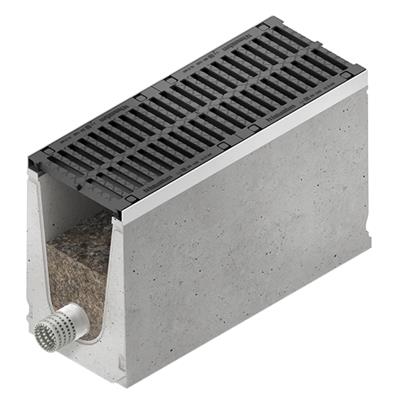

Kanał z substratem filtracyjnym DRAINFIX CLEAN to wielofunkcyjne rozwiązanie infrastrukturalne, które w ramach jednej sekwencji technologicznej zbiera, filtruje, podczyszcza oraz odprowadza wodę opadową. Architektura układu składa się z kanału odwadniającego z rurą odpływową oraz filtra węglowego o specyfikacji CARBOTEC 100.

Projektanci dróg i placów manewrowych dysponują dużą elastycznością doboru materiałów. W zależności od prognozowanego obciążenia nawierzchni, do dyspozycji pozostają koryta w wariantach FASERFIX bądź RECYFIX. System ten został zaprojektowany z myślą o przenoszeniu ekstremalnych naprężeń, dopuszczając eksploatację w strefach o najwyższej klasie obciążeń F 900. Umożliwia to bezproblemową instalację na terenach obsługujących ciężki transport kołowy.





Certyfikacja budowlana i parametry zatrzymywania zanieczyszczeń

Z perspektywy inżyniera sanitarnego kluczowa pozostaje udokumentowana skuteczność separacji zawiesin. System wykazuje 95-procentową skuteczność zatrzymywania najdrobniejszych cząstek (parametr AFS63), co w pełni odpowiada restrykcyjnym wytycznym DWA-M 179. Taka precyzja filtracji gwarantuje niezawodną ochronę gleby oraz wód gruntowych, nawet w przypadku obszarów silnie obciążonych ruchem.

Wiarygodność techniczna uwarunkowana jest przez kluczowe dokumenty odniesienia:

• Aprobatę DIBt (Z-84.2-7).
• Krajową Ocenę Techniczną (ITB-KOT-2021/1979 wydanie 1).
• Możliwość projektowania zgodnie z normatywami DWA-A 138, DWA-A 102 oraz DWA-M 179.

Dysponowanie wymienionymi certyfikatami usprawnia proces uzgodnień dokumentacyjnych i gwarantuje stabilną eksploatację. Kanał z substratem zapobiega również trwałemu zaleganiu w nim wody, co eliminuje ryzyko emisji nieprzyjemnych zapachów i wylęgania się owadów. Ponadto wszystkie elementy – zarówno korpus, jak i sam substrat filtracyjny – są w pełni odporne na działanie mrozu oraz soli odladzających, zapewniając bezpieczne użytkowanie układu przez cały rok niezależnie od warunków pogodowych.





Procedura instalacyjna w tkance miejskiej

W obszarach o zwartej zabudowie inwestorzy często stają przed problemem braku wolnego terenu. System korytowy wyróżnia się bardzo niewielkim zapotrzebowaniem na miejsce pod zabudowę, co pozwala na generowanie znacznie większej powierzchni użytkowej w porównaniu do klasycznych, rozległych niecek infiltracyjnych. Zaletą systemu DRAINFIX CLEAN jest fakt, że łączy on niskie koszty budowy instalacji z maksymalnym bezpieczeństwem ruchu.

Z punktu widzenia generalnego wykonawcy, montaż przebiega w sposób zbliżony do znanych kanałów FASERFIX i RECYFIX. Do korpusów wprowadzane są po prostu dodatkowe sekcje filtrujące. Etapy robót drogowych obejmują:

1. Montaż korpusów kanałów DRAINFIX CLEAN.

2. Ułożenie rur odpływowych z wytrzymałego polietylenu (PEHD).

Wypełnienie wnętrza koryt substratem CARBOTEC 100.

Precyzyjne wyrównanie warstwy filtracyjnej do odpowiedniej wysokości kanału.

Zamknięcie korpusów rusztami za pomocą ryglowania SIDE-LOCK (z zachowaniem opcji zastosowania mocowań śrubowych).





Eksploatacja, LCC (Life Cycle Costing) i telemetria

Koszty operacyjne (OPEX) opisywanej infrastruktury utrzymują się na bardzo niskim poziomie. Maksymalna żywotność zastosowanego substratu filtracyjnego wynosi do 40 lat. Konieczność przeprowadzenia pierwszej konserwacji następuje z reguły po około 10 latach od momentu oddania instalacji do użytku. Procedura utrzymaniowa wdrażana jest w momencie, gdy przestrzeń nad materiałem filtracyjnym zostanie wypełniona zanieczyszczeniami w 1/3 swojej objętości. Osad usuwa się mechanicznie bez naruszania struktury filtra, a następnie uzupełnia się poziom substratu, przywracając pełną sprawność hydrauliczną systemu na kolejne lata.

W nowoczesnym zarządzaniu infrastrukturą krytyczną wykorzystuje się dodatkowo narzędzia cyfrowe. System można wyposażyć w moduł DrainageGuard od RX-WATERTEC. Czujniki telemetryczne stale monitorują wydajność kanałów odwadniających i stopień ich wypełnienia. Oprogramowanie wczesnego ostrzegania identyfikuje zatory, wykrywa anomalie w działaniu oraz analizuje różnice pomiędzy założeniami projektowymi a stanem rzeczywistym. Generowanie zautomatyzowanych powiadomień ułatwia proaktywne planowanie procedur serwisowych, znacząco ogranicza ryzyko lokalnych podtopień dróg oraz redukuje wolumen nieplanowanych interwencji brygad technicznych.





Warianty zagospodarowania przefiltrowanej wody

Odprowadzenie przefiltrowanej cieczy musi zostać dostosowane do lokalnych uwarunkowań geotechnicznych. Po etapie podczyszczania wody przez system DRAINFIX CLEAN projektanci mogą zdecydować się na jeden z poniższych kierunków zrzutu:

• Bezpośrednie wprowadzenie objętości do miejskiej kanalizacji deszczowej.
• Skierowanie wód do ułożonej równolegle linii rozsączającej z rur drenarskich, skąd woda trafia bezpośrednio do gleby.
• Przekierowanie przefiltrowanej deszczówki do miejskich systemów nawadniających, wspierających utrzymanie drzew w przestrzeniach publicznych.
• Wprowadzenie cieczy do podziemnych układów rozsączania o dużej pojemności, zbudowanych na bazie systemów DRAINFIX BLOC lub DRAINFIX TWIN.
