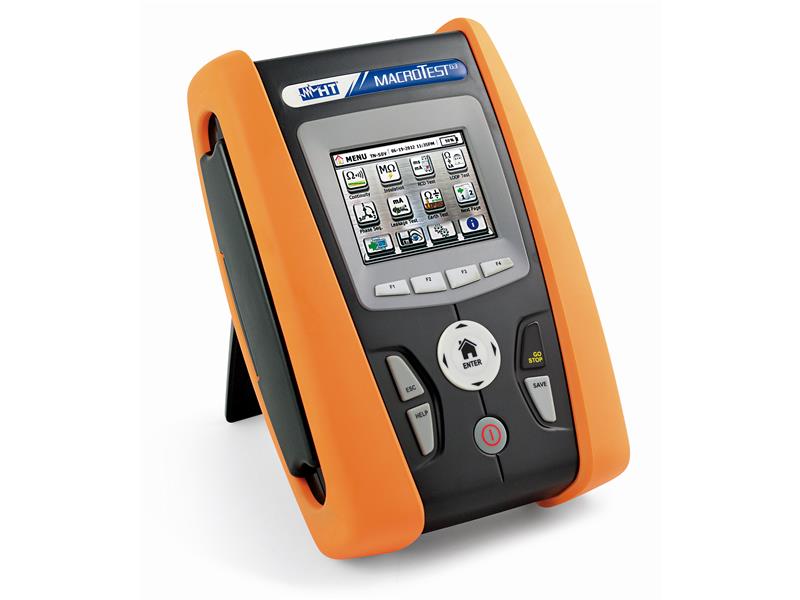

Wielofunkcyjny miernik instalacji MacroTest G3

Profesjonalna instrukcja obsługi w języku polskim (184 strony).
Komunikaty na wyświetlaczu w języku polskim.

Wiele lat temu firma HT-ITALIA, jako pierwsza na świecie wyprodukowała wielofunkcyjny miernik do badania instalacji. Dzisiaj znowu wyprzedziła konkurencję dzięki modelowi MACROTEST G3.

Wykonywanie pomiarów zgodnie z normą IEC61557 to już dzisiaj trochę za mało. Profesjonaliści wykonujący pomiary instalacji oczekują od przyrządu interfejsu, który ułatwi wykonywanie pomiarów oraz przyspieszy sporządzanie protokołów z badań.

MACROTEST G3 (trzeciej generacji) jest pierwszym na rynku wielofunkcyjnym miernikiem parametrów bezpieczeństwa instalacji wyposażonym w kolorowy ekran dotykowy oraz jest kompatybilny z systemami iOS oraz Android. Więcej niż intuicyjne menu takie, jak w tablecie najnowszej generacji. MACROTEST G3 dostarczany jest z aplikacją pozwalającą użytkownikowi przesłać wyniki pomiarów poprzez wi-fi do smartfonów lub tabletów z systemem iOS lub Android. Wyniki pomiarów mogą być również umieszczone w chmurze HT Cloud.

Główne funkcje pomiarowe
- test ciągłości przewodów ochronnych i wyrównawczych prądem 200mA,
- pomiar rezystancji izolacji napięciami: 50V, 100V, 250V, 500V oraz 1000V,
- pomiar impedancji pętli (Faza-Faza, Faza-Neutralny, Faza-PE),
- badania wyłączników RCD: 10mA, 30mA, 100mA, 300mA, 500mA, 650mA, 1000mA,
- badania wyłączników RCD: AC, A, B (300mA) / standardowych, selektywnych i ze zwłoką,
- pomiar Ra pętli bez wyzwalania wyłączników RCD,
- pomiar rezystancji uziemienia oraz rezystywności gruntu,
- pomiar prądów upływu (poprzez opcjonalne cęgi HT96U),
- pomiar parametrów środowiskowych (funkcja AUX): temperatury, wilgotności względnej i światła (poprzez opcjonalne przystawki).

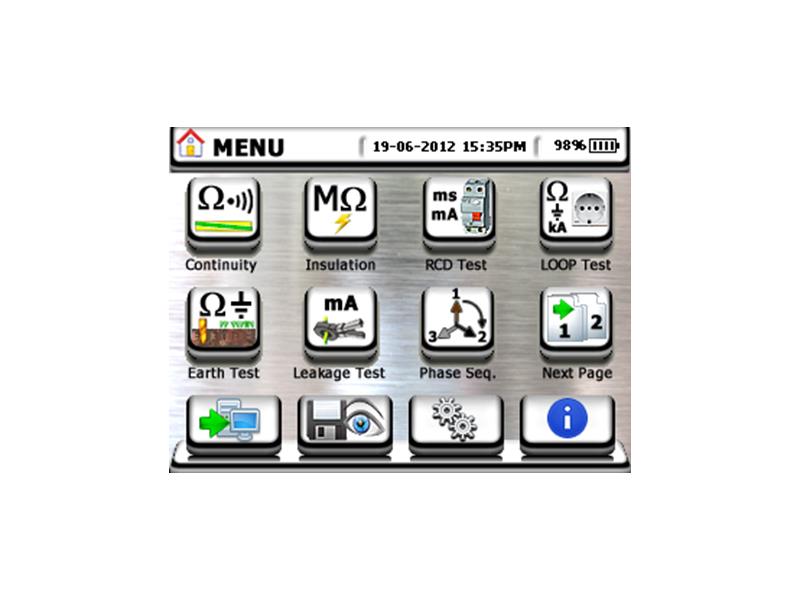

Konfigurowanie pracy miernika poprzez ekran dotykowy całkowicie zmienia filozofię obsługi przyrządu. Parametry pomiaru mogą być teraz wybierane szybciej i dużo bardziej szczegółowo.

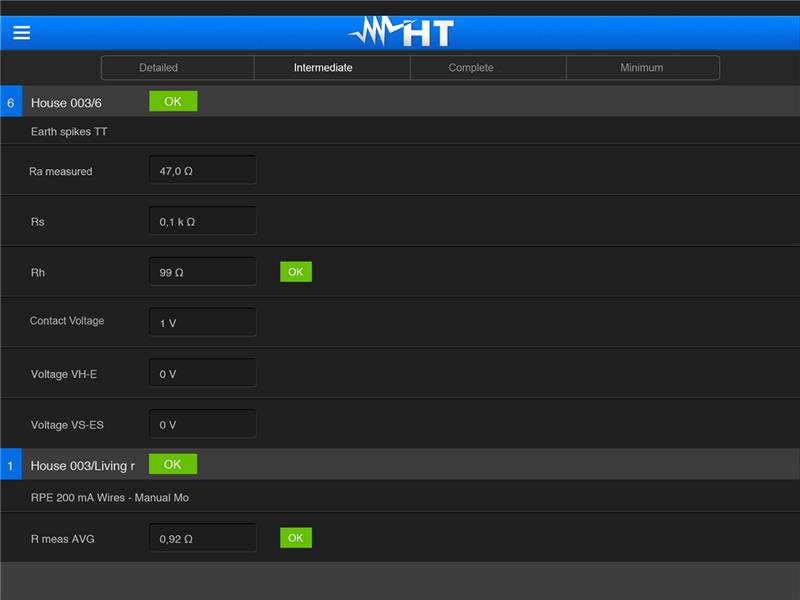

Oprogramowanie HT Analysis
Nowa aplikacja HT Analysis pozwala użytkownikowi na bezprzewodową transmisję wyników poprzez wi-fi do smartfonów lub tabletów pracujących pod systemami iOS lub Android. Dzięki tej aplikacji możemy łatwo przygotować protokoły z pomiarów.

Wyniki pomiarów można również magazynować w chmurze HT Cloud. Dzięki HT Cloud możemy mieć dostęp do wyników pomiarów niezależnie od tego gdzie się aktualnie znajdujemy. HT Italia, jako pierwsza oferuje tego typu aplikację.
Profesjonaliści użytkujący przyrządy HT mogą w pełni korzystać z zalet tej unikatowej technologii.

Dane ogólne
Wyświetlacz i pamięć
- cechy: ekran dotykowy, kolorowy, graficzny LCD, 320x240mm,
- pamięć: 999 rekordów, 3 poziomy markerów,
- komunikacja: optyczna-USB.

Zasilanie
- akumulatory 6 x 1,2V typu AA lub 6x1,5V,
- baterie alkaliczne.

Parametry mechaniczne
Wymiary
225 x 165 x 105mm

Waga
około 1,2kg

Warunki środowiskowe
Temperatura odniesienia: 23°C ±5°C
Temperatura pracy: 0° ÷ 40°C
Dopuszczalna wilgotność względna: < 80% RH
Temperatura magazynowania: -10° ÷ 60°C
Wilgotność magazynowania: <80%RH

Pomiary wykonywane zgodnie z normami
Ciągłość z prądem 200mA: IEC/EN61557-4
Rezystancja izolacji: IEC/EN61557-2
Rezystancja uziemienia: IEC/EN61557-5
Impedancja pętli: IEC/EN61557-3
Badania RCD: IEC/EN61557-6
Kolejność faz: IEC/EN61557-7

Zgodność z normami ogólnymi
Bezpieczeństwo przyrządów pomiarowych: IEC/EN61010-1 + A2(1997)
Typ normy produktu: IEC/EN61557-1,2,3,4,5,6,7
Izolacja: podwójna
Stopień zapylenia: 2
Kategoria przepięciowa: CAT III 240V~ (do ziemi), max 415V między wejściami
Max wysokość użytkowania: 2000mEMC: EN61326-1 (1998) + A1 (1999)

Parametry techniczne
Napięcie (RDC, Pętla, Kolejność faz)
Zakres: 15 ÷ 460V
Rozdzielczość: 1V
Dokładność: ±(3,0% odczytu + 2 cyfry)

Częstotliwość
Zakres: 47,0 ÷ 63,6Hz
Rozdzielczość: 0,1Hz
Dokładność: ±(0,1% odczytu + 1 cyfra)

Test ciągłości przewodów ochronnych i wyrównawczych
Zakres: 0,01 ÷ 19,99Ω, Rozdzielczość: 0,01Ω,
Zakres: 20,0 ÷ 99,9Ω, Rozdzielczość: 0,1Ω,
Dokładność (*): ±(5,0% odczytu + 3 cyfry)
(*) po kalibracji przewodów (która eliminuje rezystancję przewodów pomiarowych)
Prąd pomiarowy: > 200mA DC dla R≤5Ω (łącznie z kalibracją)
Rozdzielczość prądu DC: 1mA
Napięcie rozwarcia: 4V ≤ V0 ≤ 12V

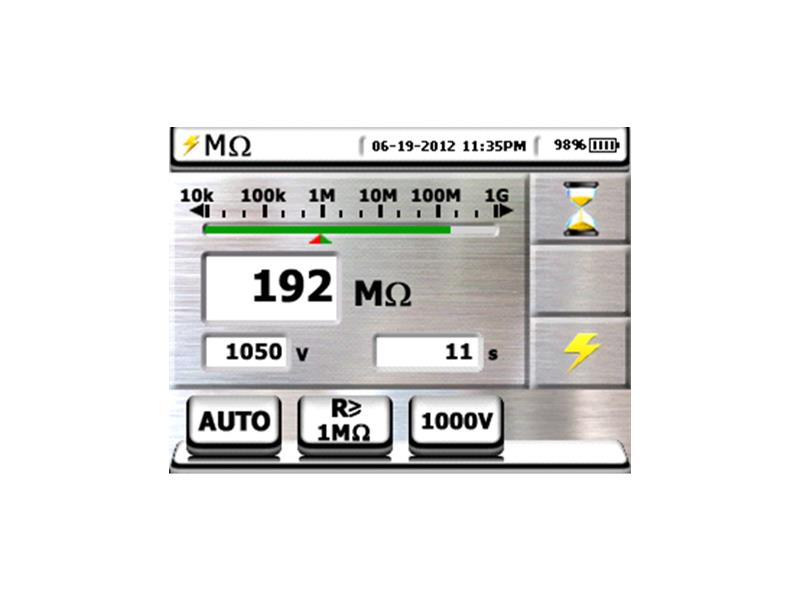

Rezystancja izolacji (napięcie DC)
Napięcie testu: 50V, 100V, 250V, 500V, 1000V
Zakres: 0,01 ÷ 1999MΩ
Rozdzielczość: 0,01MΩ
Dokładność: ±(2,0% odczytu + 2 cyfry)
Napięcie rozwarcia: nominalne napięcie testu -0% +10%
Prąd zwarcia: <6,0mA przy napięciu testu 500V
Nominalny prąd testu: >1mA, jeżeli obciążenie = 1kΩ*Vnom (Vnom= 50V, 100V, 250V, 500V, 1000V)
Ochrona bezpieczeństwa: komunikat błędu na wyświetlaczu przy napięciu na wejściu > 10V

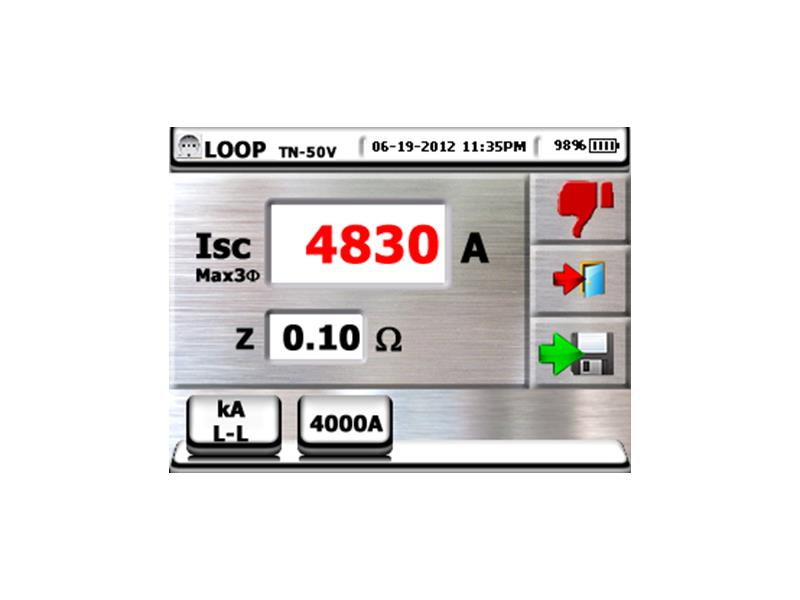

Pomiar pętli (Faza-Faza, Faza-Neutralny, Faza-PE)
Zakres: 0,01 ÷ 9,99Ω, Rozdzielczość: 0,01Ω, Dokładność (*): ±(5,0% odczytu + 3 cyfry)
Zakres: 10,0 ÷ 199,9Ω, Rozdzielczość: 0,1Ω, Dokładność: ±(5,0% odczytu + 3 cyfry)

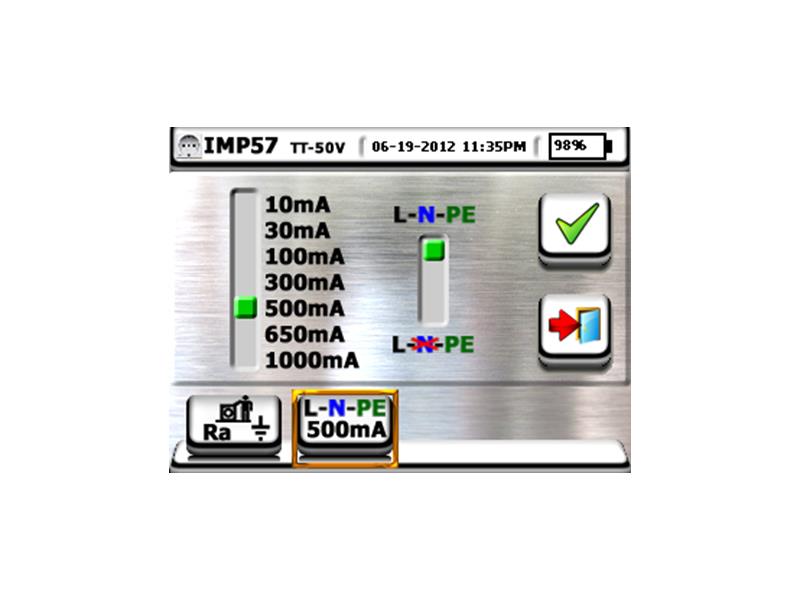

(*) 0,1mΩ na zakresie 0,1÷199,9mΩ (z opcjonalną przystawką IMP57)
Maksymalny prąd testu: 5,81A (przy 265V); 10,1A (przy 457V)
Zakresy napięć testu: 100 ÷ 265V (Faza-Neutralny) / 100 ÷ 460V (Faza-Faza); 50/60Hz ±5%
Typ ochrony: MCB (B, C, D, K), bezpiecznik (gG, aM)
Materiały izolacji: PVC, kauczuk butylowy, EPR, XLPE
po kalibracji przewodów (która eliminuje rezystancję przewodów pomiarowych)
Prąd pomiarowy: > 200mA DC dla R≤5Ω (łącznie z kalibracją)
Rozdzielczość prądu DC: 1mA
Napięcie rozwarcia: 4V ≤ V0 ≤ 12V

Test RCD (wyłączników różnicowo-prądowych)
Ogólna charakterystyka
Nominalne prądy wyzwolenia: 10mA, 30mA, 100mA, 300mA, 500mA, 650mA, 1000mA±(0,1% odczytu + 1 cyfra)
Typy RCD: AC, A, B / Standardowe, Selektywne i ze zwłoką
Napięcie Faza-PE: 100V ÷ 265V
Częstotliwość: 50/60Hz ±5%

Prąd wyzwolenia RCD
Typ RCD: AC, A
IΔN ≤ 650mA
Zakres IΔN (mA): (0,3 ÷ 1,1) IΔN
Rozdzielczość (mA): ≤ 0,1IΔN
Dokładność IΔN: -0%, + (5,0% IΔN)

Pomiar czasów wyzwolenia RCD
 x 1/2 x1 x2 x5 AUTO Ramp
30mA, 100mA, 300mA, 500mA, 650mA, 1000mA
typ: AC, A, B
Rozdzielczość: 1ms
Dokładność: ±(2,0% odczytu + 2 cyfry)

Ra - Całkowita rezystancja uziemienia (bez wyzwolenia RCD)
Charakterystyka ogólna
Napięcie testu: 100V ÷ 265V (Faza-PE), 50/60Hz ±5%

Ra - Systemy z przewodem Neutralnym
Zakres: 0,01 ÷ 9,99Ω, Rozdzielczość: 0,01Ω Dokładność: -0%, ±(5,0% odczytu + 0,1Ω)
Zakres: 10,0 ÷ 199,0Ω, Rozdzielczość: 0,1Ω, Dokładność: -0%, ±(5,0% odczytu + 1Ω)
Zakres: 200 ÷ 1999Ω, Rozdzielczość: 1Ω, Dokładność: -0%, ±(5,0% odczytu + 3Ω)
Prąd testu: ~10mA

Ra - Systemy bez przewodu Neutralnego
Zakres:  1 ÷ 1999Ω, Rozdzielczość: 1Ω, Dokładność: -0%, ±(5,0% odczytu + 3 cyfry)
Prąd testu: < 1/2 ustawionego IΔN

Napięcie dotykowe Ut
Zakres: 0 ÷ 2UtlimV, Rozdzielczość: 0,1V, Dokładność: ±(5,0% odczytu + 3 cyfry)
Utlim (Ul): 25V, 50V

Rezystancja uziemienia / Rezystywność gruntu
Charakterystyka ogólna:
- prąd testu: <10mA - 77,5Hz,
- napięcie rozwarcia: < 20V rms.

Rezystancja uziemienia
Zakres: 0,01 ÷ 19,99Ω, Rozdzielczość: 0,01Ω, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres: 20,0 ÷ 199,9Ω, Rozdzielczość: 0,1Ω, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres: 200 ÷ 1999Ω, Rozdzielczość: 1Ω, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres: 2,00 ÷ 49,99Ω, Rozdzielczość: 0,01kΩ, Dokładność: ±(5,0% odczytu + 3 cyfry)

Rezystywność gruntu
Zakres ρ (*): 0,06 ÷ 19,99Ωm, Rozdzielczość: 0,01Ωm, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres ρ (*): 20,0 ÷ 199,9Ωm, Rozdzielczość: 0,1Ωm, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres ρ (*): 200 ÷ 1999Ωm, Rozdzielczość: 1Ωm, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres ρ (*): 2,00 ÷ 99,99kΩm, Rozdzielczość: 0,01kΩm, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres ρ (*): 100,0 ÷ 999,9kΩm, Rozdzielczość: 0,1kΩm, Dokładność: ±(5,0% odczytu + 3 cyfry)
Zakres ρ (*): 1,00 ÷ 3,14MΩm, Rozdzielczość: 0,01MΩm, Dokładność: ±(5,0% odczytu + 3 cyfry)
(*) dla odległości d = 10m, zakres odległości "d" = 1 ÷ 10m

Prąd upływu (poprzez opcjonalne cęgi HT96U)
Zakres: 0,5 ÷ 999,9mA, Rozdzielczość: 0,1mA Dokładność: ±(5,0% odczytu + 3 cyfry)

Parametry środowiskowe (funkcja AUX)

Temperatura [°C]
Zakres: -20°C ÷ 80°C
Rozdzielczość: 0,1°C
Dokładność: ±(2,0% odczytu + 2 cyfry)

Wilgotność względna [%RH]
Zakres: 0 ÷ 100%RH
Rozdzielczość: 0,1%RH

Napięcie wyjściowe DC
Zakres:  0,1mV ÷ 1,0V
Rozdzielczość: 0,1mV

Natężenie światła [Lux]
Zakres: 0,001Lux ÷ 20,00 Lux (*), Rozdzielczość: 0,001 ÷ 0,02 Lux, Dokładność: ±(2,0% odczytu + 2 cyfry)
Zakres: 0,1Lux ÷ 2000 Lux (*), Rozdzielczość: 0,1 ÷ 2 Lux, Dokładność: ±(2,0% odczytu + 2 cyfry)
Zakres: 1Lux ÷ 20 kLux (*), Rozdzielczość: 1 ÷ 20 Lux, Dokładność: ±(2,0% odczytu + 2 cyfry)

(*) Dokładność przystawki do pomiaru natężenia oświetlenia HT53 jest zgodna z klasą AA.
