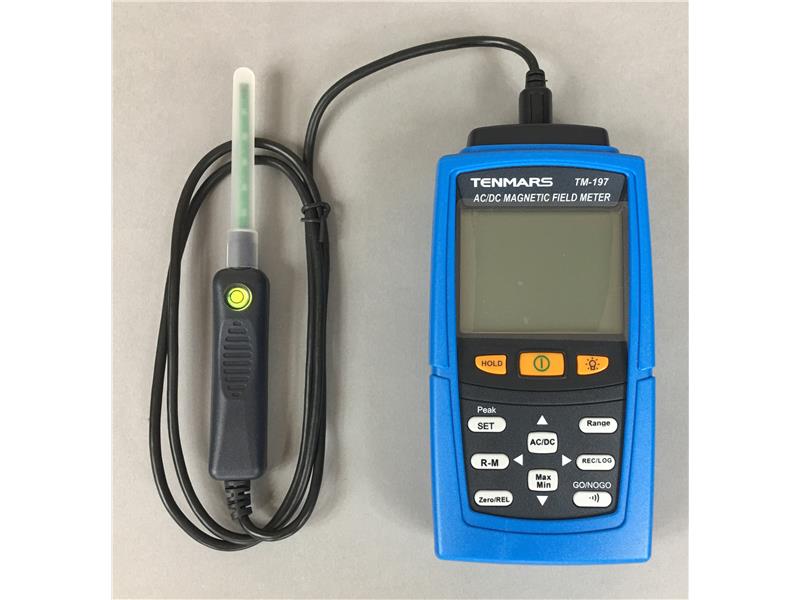

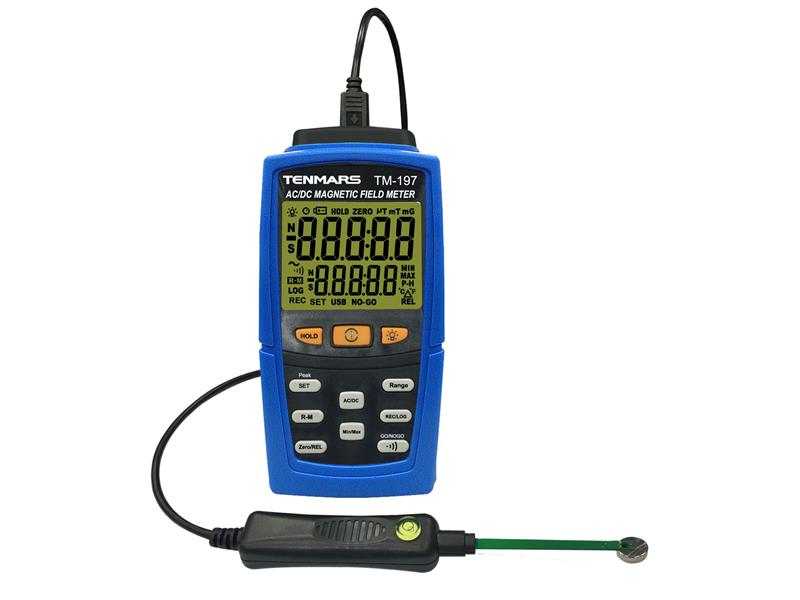

TM-197 Miernik pola magnetycznego teslomierz

Teslomierz (gausomierz lub magnetomierz) TM-197 umożliwia pomiar gęstości strumienia magnetycznego, którego wynik jest podawany w jednostkach: Tesla lub Gaus.

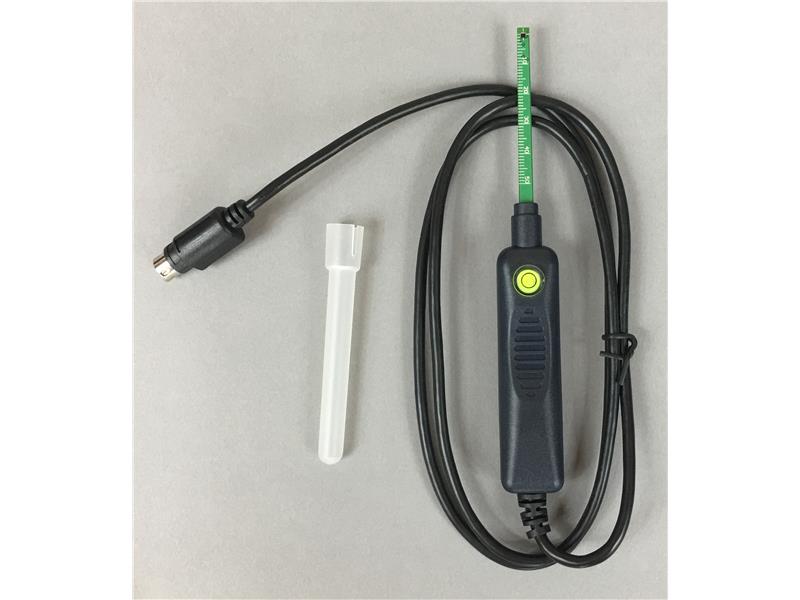

Teslomierz do pomiarów wykorzystuje efekt Halla. Czujnik wykrywa gęstość strumienia magnetycznego prostopadłego do powierzchni czujnika. Pole magnetyczne wytwarza w czujniku napięcie wyjściowe, które jest proporcjonalne do siły pola magnetycznego i indukowanego prądu.

Cechy szczególne

• Pomiar pola magnetycznego DC i AC (40÷500Hz)
• Wskazanie biegunowości N/S pola magnetycznego DC
• Pomiar pozostałości magnetycznej
• Pomiar wielkości pola magnetycznego w aparatach wykorzystujących pole magnetyczne do swojego działania
• Pomiaru magnetyzmu szczątkowego wytworzonego podczas procesów powodujących naprężenia w materiałach stalowych
• Pomiar pola magnetycznego materiałów magnetycznych
• Pomiar magnetyzmu szczątkowego różnorodnych produktów stalowych, które w sposób naturalny ulegają namagnesowaniu
• Pomiar pola magnetycznego silników wykorzystywanych w sprzęcie gospodarstwa domowego
• Pomiar pola magnetycznego magnesów trwałych
• Pomiar pola magnetycznego (rozproszenia) wyciekającego z rdzeni magnetycznych

Dane techniczne

• Wyświetlacz LCD, 5 cyfr, wskazanie do 30 000
• Zakres pomiarowy: 0÷3000mT (milli Tesla), 0÷30000G (Gauss), z automatyczną zmianą zakresów
• Jednostka pomiaru: mili Tesla i Gauss,
• zależność pomiędzy jednostkami : 1 mT (milli Tesla) = 1OG (Gauss)
• Indykacja na wyświetlaczu biegunowości N/S pola magnetycznego DC
• Funkcje: Relative, Peak Hold, Real time Zero
• Podświetlenie wyświetlacza LCD
• Funkcja Data Hold (zamrożenie wyniku)
• Funkcje MAX/MIN
• Funkcja alarmu GO i NO-GO (po ustawieniu wartości alarmowej) do testowania podczas produkcji
• Wybór jednostki Gauss/Tesla
• Pamięć dla ręcznej rejestracji 200 wyników z możliwością odczytu
• Funkcja automatycznej rejestracji do 7000 wyników, z interwałem ustawianym na PC

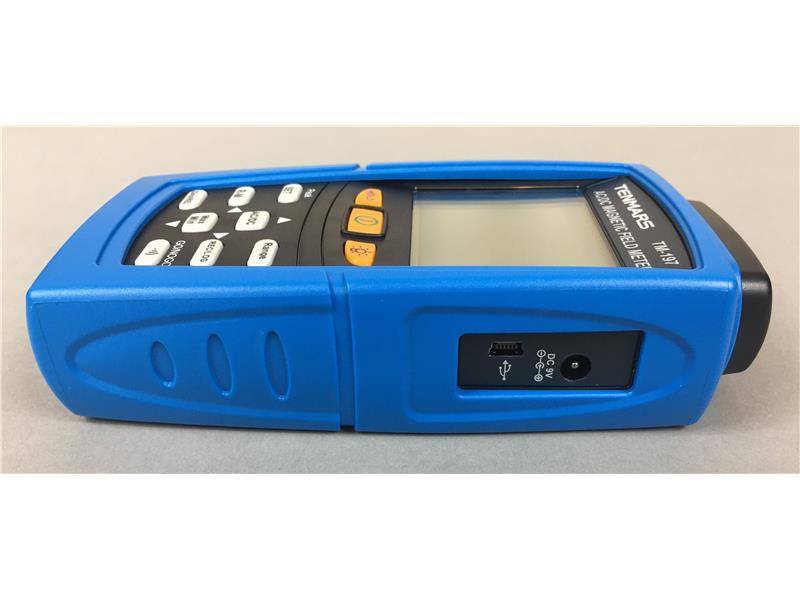

• Interfejs: USB do przesyłania danych do PC
• Automatyczny wyłącznik zasilania

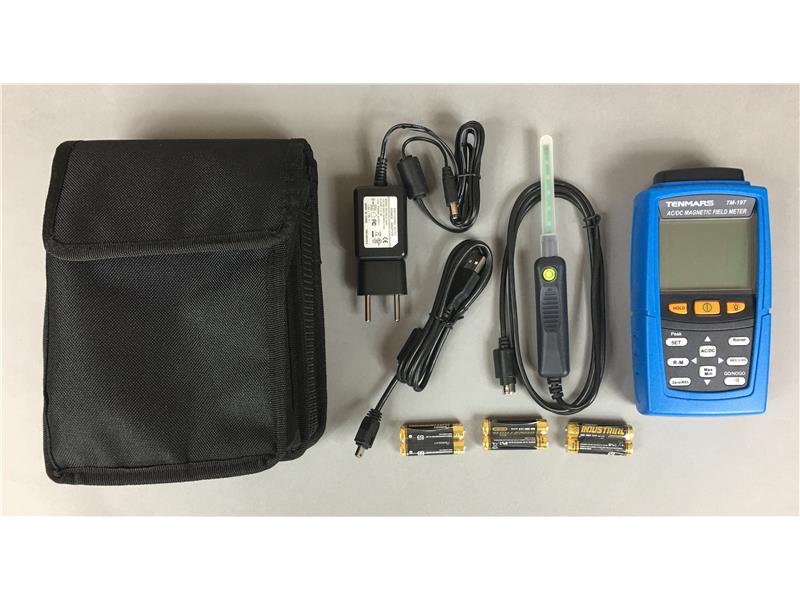

• Zasilanie: 9V, 3 szt. baterii AAA lub zasilacz AC 100÷240V na DC 9V/0,5A
• Temperatura pracy: 5°C ÷ 40°C przy < 80% RH
• Temperatura magazynowania: 0°C ÷ 50°C przy < 70% RH
• Waga: około 320g z bateriami
• Wymiary: 156 x 73 x 35mm

                             Zakres           Rozdzielczość       Dokładność
DC mili Tesla        300,00mT            0,01mT        ±(4% + 10 cyfr)
                           2000,0mT             0,1mT        ±(4% + 10 cyfr)
                     2000,1 ÷ 3000,0mT     0,1mT          nie specyfikowana

DC Gauss              3000,0 G               0,1G           ±(4% + 10 cyfr)
                          20 000G 1G              1G            ±(4% + 10 cyfr)
                      20 000 ÷ 30 000G        1G              nie specyfikowana

AC mili Tesla          150,00mT            0,01mT         ±(5% + 20 cyfr)
                            1500,0mT              0,1mT         ±(5% + 20 cyfr)

AC Gauss                1500,0G                 0,1G         ±(5% + 20 cyfr)
                             15 000G                  1G           ±(5% + 20 cyfr)

Pomiar temperatury

Zakres: -20÷50°C
Rozdzielczość: 0,1°C
Dokładność: ±1°C
