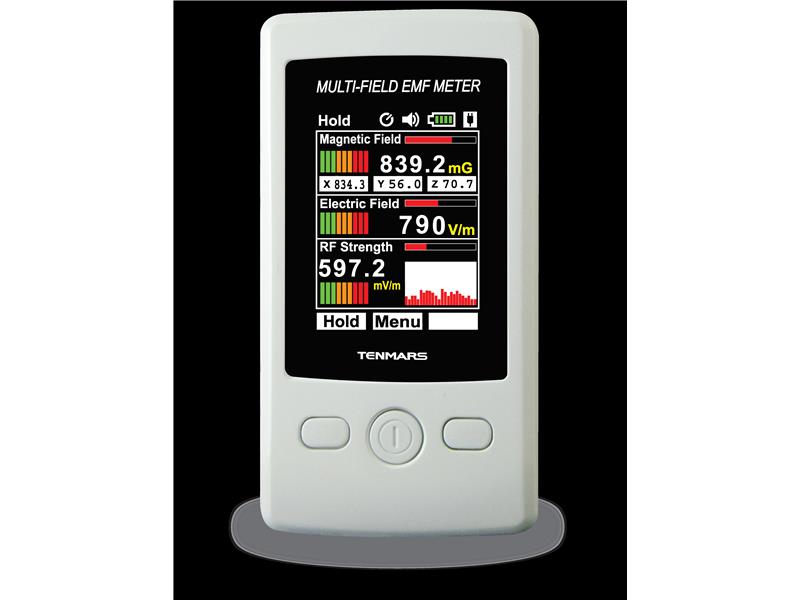

TM-190 miernik indukcji magnetycznej, natężenia pola elektrycznego i gęstości mocy promieniowania

Profesjonalna instrukcja obsługi w języku polskim.

TM-190 to trzy przyrządy w jednej obudowie. Potrafi wykonywać pomiary: indukcji pola magnetycznego dla niskich częstotliwości 50/60Hz w trzech osiach, natężenia pola elektrycznego 50/60Hz w jednej osi oraz gęstości mocy promieniowania elektromagnetycznego dla częstotliwości radiowych (RF) również w jednej osi.

Dla częstotliwości radiowych zamiast gęstości mocy może wskazywać składowe natężenia pola magnetycznego lub natężenia pola elektrycznego. Wyników pomiarów RF prezentowane są dodatkowo w postaci histogramu.

Przyrząd dokonuje oceny jakościowej uzyskanych wyników co sygnalizuje na wyświetlaczu odpowiednimi kolorami zielonym (GOOD), żółtym (NORMAL) lub czerwonym (WARNING).

Cechy szczególne

- Pomiar indukcji magnetycznej LF (50/60Hz) w 3 osiach,
- Pomiar natężenia pola elektrycznego LF (50/60Hz) w 1 osi,
- Pomiar gęstości mocy promieniowania elektromagnetycznego dla częstotliwości radiowych i mikrofalowych RF (50MHz÷3,5GHz) w 1 osi,
- Kolorowy ekran LCD TFT 2,4",
- Funkcja DataHold,
- Szybkość próbkowania: 6 razy/sek,
- Czas pracy baterii: ok. 8 godzin,
- Zasilanie:
    - 3 szt. baterii 1,5V typu AAA,
    - możliwość zasilania poprzez złącze USB mini-B z zewnętrznego zasilacza (napięcie DC 4,8V ÷ 5,2V; prąd >500mA),
- Alarm dźwiękowy: brzęczyk,
- Wymiary: 115x60x21mm,
- Waga: ok. 120g,
- Prezentacja wyników pomiarów RF w postaci histogramu,
- Temperatura i wilgotność pracy: 5°C ÷ 40°C poniżej 80% RH,
- Temperatura i wilgotność magazynowania: -10°C ÷ 60°C poniżej 70%RH.

Dane techniczne

- Pomiar indukcji magnetycznej LF (50/60Hz) w 3 osiach (X, Y, Z),
- Pomiar natężenia pola elektrycznego LF (50/60Hz) w 1 osi,
- Pomiar gęstości mocy promieniowania elektromagnetycznego dla częstotliwości radiowych i mikrofalowych RF (50MHz÷3,5GHz) w 1 osi,
- Kolorowy ekran LCD TFT 2,4",
- Funkcja DataHold,
- Szybkość próbkowania: 6 razy/sek,
- Czas pracy baterii: ok. 8 godzin,
- Zasilanie:
     - 3 szt. baterii 1,5V typu AAA,
     - możliwość zasilania poprzez złącze USB mini-B z zewnętrznego zasilacza (napięcie DC 4,8V ÷ 5,2V; prąd >500mA),
- Alarm dźwiękowy: brzęczyk,
- Wymiary: 115x60x21mm,
- Waga: ok. 120g,
- Prezentacja wyników pomiarów RF w postaci histogramu,
- Temperatura i wilgotność pracy: 5°C ÷ 40°C poniżej 80% RH,
- Temperatura i wilgotność magazynowania: -10°C ÷ 60°C poniżej 70%RH.

                       Indukcja magnetyczna       Natężenie pola el     Gęstość mocy promieniowania el
Typ sensora  Pole magnetyczne niskiej  Pole elektryczne niskiej      Pole elektromagnetyczne
                     częstotliwości LF w            częstotliwości LF             częstotliwości radiowej
                     3-osiach (X, Y, Z)                      w 1-osi                         RF w 1-osi

 Zakres           0,02 ÷ 2000mG,              50V/m ÷ 2000V/m     0,02µW/m2 ÷ 554mW/m2
                       0,02 ÷ 200µT
Rozdzielczość  0,01/0,1/1mG lub                   1V/m             0,2µW/m2, 0,02µA/m, 0,2mV/m,
                         0,01/0,1/1µT                                                      0,02µW/cm2, 1dB
Częstotliwość         50/60Hz                        50/60Hz                     50MHz do 3,5GHz
Dokładność   ±(15% odczytu+100 cyfr)  ±(7% odczytu + 50 cyfr)   ±2dB przy 2,45GHz
