PV-ISOTEST Tester bezpieczeństwa izolacji instalacji PV do 1500VDC

Profesjonalna instrukcja obsługi w języku polskim (38 stron).

Wstęp

• Czy instalacja na moim dachu jest bezpieczna, czy może spowodować pożar i spalić mój dom?
• Czy uziemienie instalacji zostało wykonane prawidłowo, czy ogień może zniszczyć moją inwestycję?
• Czy mogę spać spokojnie, czy powinienem się martwić?

Prawdopodobnie większość posiadaczy systemów PV ma te wątpliwości

Energia solarna jest energią elektryczną i jak każda energia elektryczna może być niebezpieczna. Podstawowym powodem pożarów PV jest łuk elektryczny występujący wszędzie tam, gdzie nastąpiło odstępstwo od wymagań w okablowaniu lub w złączach systemu elektrycznego. Ryzyko powstania łuku rośnie w miarę upływu czasu. Izolacja systemów solarnych ulega degradacji w miarę upływu czasu i jest to zjawisko normalne, dlatego okresowe przeglądy mają priorytetowe znaczenie. Jest wiele czynników, które przyczyniają się do tego stanu:

• Korozja kabli i złącz (tarcie kabli o roślinność lub dach, odchody ptaków, insekty, gryzonie, zasolenie, zanieczyszczenie)
• Poluzowane połączenia śrubowe
• Nieprawidłowo wykonane złącza kablowe
• Nieprawidłowe wsporniki kabli
• etc.

Norma IEC/EN 62446 wymaga, aby instalacja była badana i certyfikowana przez wykwalifikowanego instalatora. Tylko profesjonalny instalator z odpowiednimi uprawnieniami i używający prawidłowych przyrządów pomiarowych może zagwarantować, że instalacja PV będzie w pełni zgodna z wytycznymi bezpieczeństwa, czyli, że będzie bezpieczna.

Na początku ery instalacji PV napięcie wyjściowe budowanych macierzy wynosiło do 600V. Parametr ten został następnie zastąpiony przez 1000V DC i miało to miejsce dekadę temu. Obecnie, zostało podwyższone do nowego standardu 1500V DC. Dalsze zwiększanie napięcia jest mało prawdopodobne, z powodu znaczącego kosztu rozwoju produktów przeznaczonych do użycia dla wysokich napięć. Obecne normy IEC traktują 1500V jako górną granicę niskiego napięcia.

Przeczytaj: Przewodnik dla instalatorów sytemów PV

Opis przyrządu

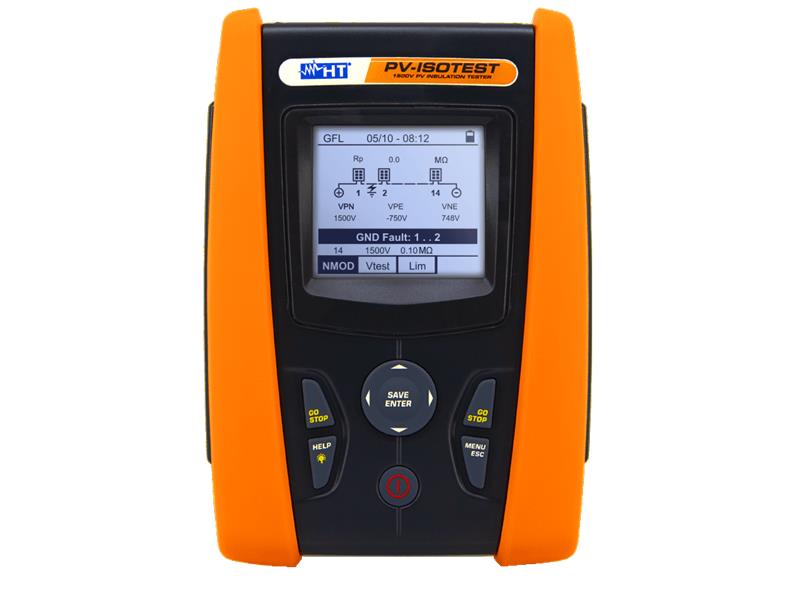

PV-ISOTEST to wielofunkcyjny przyrząd do badania bezpieczeństwa elektrycznego oraz rozwiązywania problemów systemów instalacji fotowoltaicznych do 1500V DC.

• Pomiar rezystancji izolacji do 1500V DC nawet na systemach pod napięciem
• Lokalizacja uszkodzeń modułów dzięki nowej funkcji GFL
• Pomiar ciągłości przewodów ochronnych prądem 200mA

PV-ISOTEST reprezentuje prawdziwą innowację w diagnostyce i weryfikacji systemów PV. PV-ISOTEST mierzy rezystancję izolacji pojedynczego modułu, łańcucha modułów lub nawet całej macierzy fotowoltaicznej do 1500V DC zgodnie z normą IEC/EN62446.

Tradycyjne mierniki izolacji mogą wymagać wyłączników DC do zwierania zacisków dodatniego z ujemnym badanego moduł/łańcucha/macierzy DC. Dzięki PV-ISOTEST użycie zewnętrznego wyłącznika nie jest wymagane, PV-ISOTEST przeprowadza pomiary w pełni autonomicznie i samowystarczalnie.

Funkcja GFL

W celu skrócenia czasu poszukiwania uszkodzenia, przyrząd PV-ISOTEST jest wyposażony w innowacyjną funkcję GFL (Ground Fault Locator - lokalizacja zwarć do ziemi), wskazującą użytkownikowi który moduł w badanym łańcuchu systemu fotowoltaicznego ma osłabioną izolację. Powodem osłabienia może być, na przykład, zawilgocenie izolacji powodujące powstanie ścieżki dla prądu upływu. Funkcja GFL umożliwia użytkownikowi natychmiastową identyfikację modułu z osłabioną izolacją w stosunku do ziemi.
Przyrząd mierzy napięcie wejściowe i analizując niezrównoważenie między V(+) i V(-) w stosunku do ziemi wykrywa przypuszczalną pozycję uszkodzenia w łańcuchu PV.

PI oraz DAR

PV-ISOTEST mierzy również wskaźnik polaryzacji (PI) oraz współczynnik absorpcji dielektryka (DAR) w celu oceny jakości izolacji. PI i DAR są szczególnie ważne, gdy mierzona jest izolacja długich kabli pracujących przez wiele lat. W rzeczywistości, wartość rezystancji izolacji może zmieniać się na przestrzeni lat z powodu narażeń mechanicznych i elektrycznych, powodując wzrost wartości prądów upływu. PI jest stosunkiem wartości rezystancji izolacji po 10 minutach podzielonej przez wartość rezystancji izolacji po 1 minucie, natomiast DAR jest stosunkiem wartości rezystancji izolacji po 1 minucie podzielonej przez wartość rezystancji izolacji po 30 sekundach. Wysokie wartości PI oraz DAR świadczą o dobrym stanie izolacji.

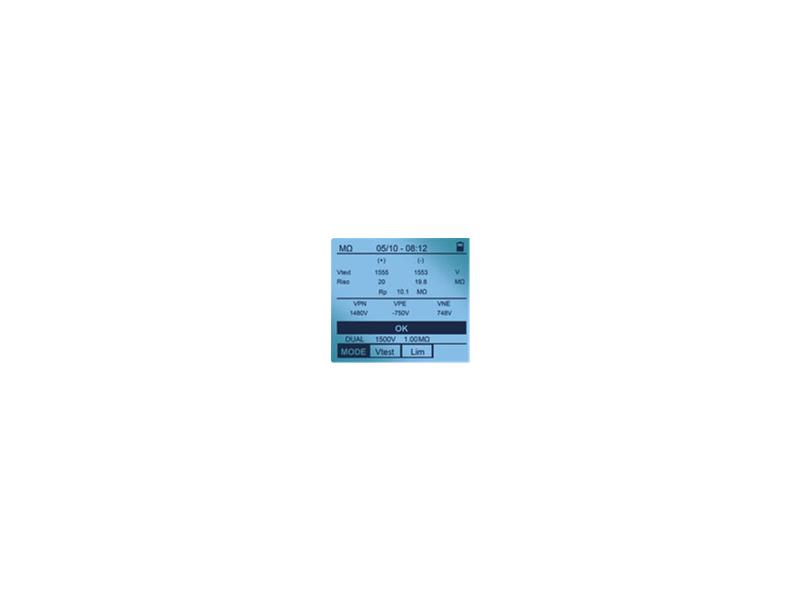

Pomiar rezystancji izolacji w trybie DUAL

Weryfikacja
Weryfikacja z natychmiastowym wynikiem (OK | NO) rezystancji izolacji aktywnych przewodów w module, łańcuchu lub całek macierzy PV zgodnie z wymaganiami normy IEC/EN62446, nie są wymagane zewnętrzne wyłączniki do zwierania zacisków dodatniego i ujemnego.

Identyfikacja miejsca uszkodzenia
Po jednym pomiarze, automatyczna ocena zgodności z oczekiwaniami całkowitej izolacji całej macierzy fotowoltaicznej. PV-ISOTEST jest jedynym na rynku przyrządem zdolnym do weryfikacji, jednocześnie wskazując wartości rezystancji izolacji dla obu biegunów dodatniego i ujemnego, dając w ten sposób operatorowi możliwość bezpośredniego poszukiwania faktycznej lokalizacji miejsca uszkodzenia izolacji.

Dane techniczne

Funkcje

• Kategoria przepięciowa: CAT III 1500V DC / CAT III 1000V AC
• Pomiar napięcia AC TRMS: 3 ÷ 1000V
• Pomiar napięcia DC: 3 ÷ 1500V
• Rezystancja izolacji: 250, 500, 1000, 1500V
• Funkcja GFL do lokalizacji miejsca uszkodzenia izolacji w łańcuchu
• Pomiar wskaźnika polaryzacji P.I.
• Pomiar współczynnika absorpcji dielektryka D.A.R.
• Pomiar ciągłości przewodów ochronnych prądem 200mA
• Wymiary: 235x165x75mm
• Waga: 1,2kg

Spełniane normy

• IEC/EN61010-031
• IEC/EN61010-1
• IEC/EN61010-2-030
• IEC/EN61010-2-033
• IEC/EN61010-2-034
• IEC/EN61326-1
• IEC/EN61557-2
• IEC/EN61557-4
• IEC/EN62446-1
