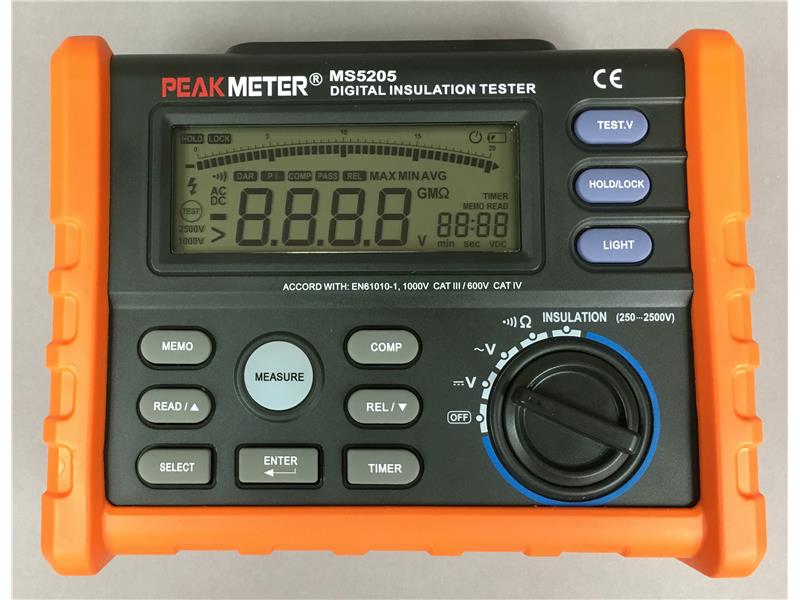

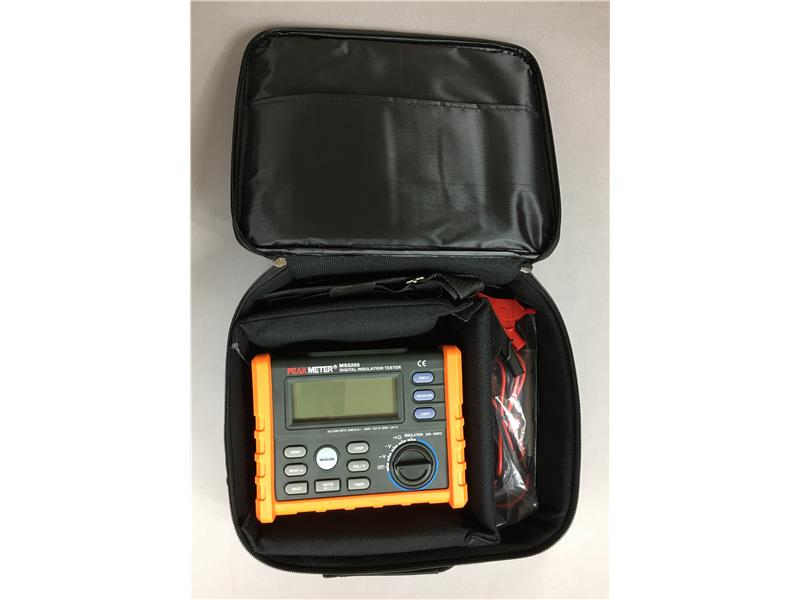

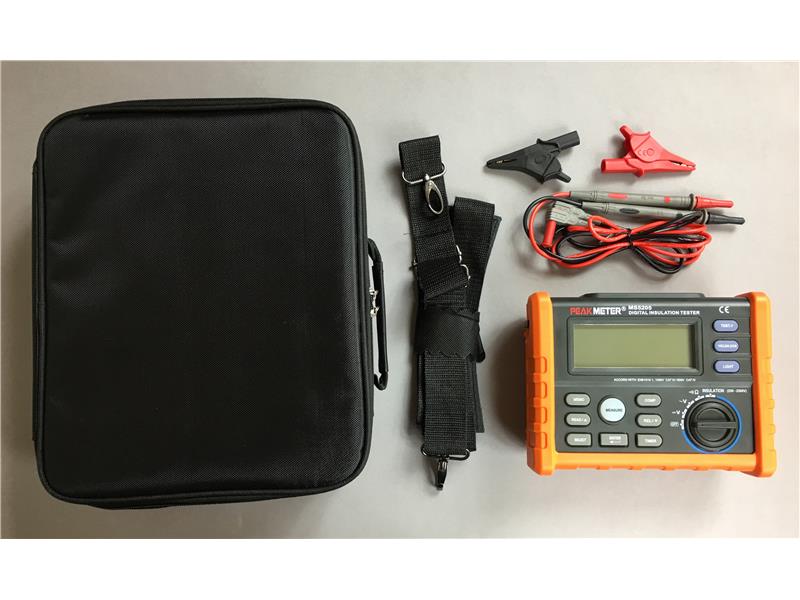

PM-5205 (MS-5205) Miernik rezystancji izolacji 2,5kV

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne:
- Klasa przepięciowa zgodnie z IEC/EN 61010-1: 1000V CAT III, 600 V CAT IV.
- Napięcia pomiaru rezystancji izolacji: 250V/500V/1kV/2,5kV.
- Maksymalny prąd wyjściowy: 1,8mA.
- Zakres pomiarowy rezystancji izolacji: 0.01MΩ ÷ 100.00 GΩ.
- Automatyczny pomiar wskaźników izolacji: PI oraz DAR.
- Pamięć wyników pomiarów.
- Automatyczne rozładowanie obiektu po pomiarze,
z czasem rozładowania <2 sekund dla obciążenia ≤1μF.
- Licznik czasu trwania pomiaru.
- Funkcja wykrywania napięcia na obiekcie, wstrzymanie pomiaru rezystancji izolacji po wykryciu napięcia >20V.
- Maksymalne obciążenie: ≤1μF.
- Wyświetlacz LCD 9999 ze skalą analogową oraz z podświetleniem.
- Zakres pomiaru napięcia AC: 0,1V ÷ 750V.
- Zakres pomiaru napięcia DC: 0,1V ÷ 1000V.
- Zakres pomiaru rezystancji: 0,01Ω ÷ 200Ω.
- Automatyczny wyłącznik zasilania.
- Sygnalizacja rozładowania baterii.
- Na wyposażeniu świadectwo wzorcowania.

Dane techniczne:
- Zgodność z normą IEC/EN 61010-1, CAT III 1000V, CAT IV 600V.
- Pomiar napięcia DC do 1000V, AC do 750V.

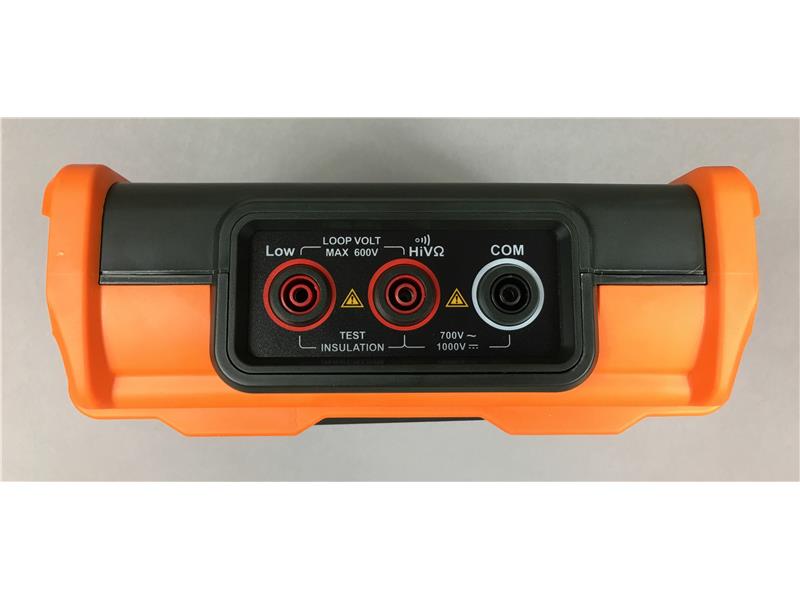

- Wytrzymałość napięciowa:
    - Między zaciskami Hi i Lo: 600V,
    - Między zaciskami V i COM: 1200V przy pomiarze napięcia, w pozostałych trybach 250V.
- Zasilanie: 6 sztuk baterii LR14, czas pracy 1000 godzin. Przy pomiarze izolacji przyrząd może wykonać przynajmniej 1000 pomiarów w temperaturze pokojowej. Standardowymi pomiarami są testy 1000V przy obciążeniu 1MΩ w cyklu pracy 5 sekund załączony i 25 sekund wyłączony.
- Zakres pomiaru izolacji: 0,01MΩ do 100,00GΩ.
- Napięcia pomiaru izolacji: 250V, 500V, 1000V, 2500V.
- Tolerancja napięcia pomiarowego: 0% ÷ +20%.
- Prąd zwarcia przy pomiarze izolacji: znamionowo 3mA.
- Automatyczne rozładowanie przy pomiarze izolacji: czas rozładowania <2 sekundy dla C≤1μF.
- Wykrywanie napięcia na obwodzie przed pomiarem izolacji: wstrzymuje rozpoczęcie testu jeżeli napięcie na zaciskach >20V.
- Maksymalne obciążenie przy pomiarze izolacji: pomiary dla obciążenia ≤1μF.
- Temperatura magazynowania: -40°C ÷ 60°C.
- Temperatura pracy: 0° ÷ 40°C.
- Wysokość pracy: 2000m: CAT III 1000V, 3000m 1000V CAT II.
- Współczynnik temperaturowy: 0,05 x (specyfikowana dokładność) na stopień dla temperatur <18° lub >28°.
- Wilgotność względna: 40% ÷ 75% (40% ÷ 60% przy pomiarze izolacji >1GΩ.
- Wymiary: 180 x 140 x 65mm.
- Waga: około 0,90kg (bez baterii).

Pomiar rezystancji izolacji
Napięcie wyjściowe: 250V (0÷20%)
Zakres: 0÷20MΩ Rozdzielczość: 0,01MΩ
Zakres: 20MΩ÷200MΩ Rozdzielczość: 0,1MΩ
Zakres: 200MΩ÷250MΩ Rozdzielczość: 1MΩ
Prąd pomiarowy: 1mA przy 250kΩ
Dokładność ±(3% + 5 cyfr)

Napięcie wyjściowe: 500V (0÷20%)
Zakres: 0÷20MΩ Rozdzielczość: 0,01MΩ
Zakres: 20MΩ÷200MΩ Rozdzielczość: 0,1MΩ
Zakres: 200MΩ÷500MΩ Rozdzielczość: 1MΩ
Prąd pomiarowy: 1mA przy 500kΩ
Dokładność ±(3% + 5 cyfr)

Napięcie wyjściowe: 1000V (0÷20%)
Zakres: 0÷200MΩ Rozdzielczość: 0,1MΩ Dokładność ±(3% + 5 cyfr)
Zakres: 200MΩ÷1000MΩ Rozdzielczość: 1MΩ Dokładność ±(3% + 5 cyfr)
Zakres: 1,00GΩ÷5,00GΩ Rozdzielczość: 0,01GΩ Dokładność ±(3% + 5 cyfr)
Zakres: 5,00GΩ÷10,00GΩ Rozdzielczość: 0,01GΩ Dokładność ±(3% + 5 cyfr)
Prąd pomiarowy: 1mA przy 1000kΩ

Napięcie wyjściowe: 2500V (0÷20%)
Zakres: 0÷2GΩ Rozdzielczość: 1MΩ Dokładność ±(3% + 5 cyfr)
Zakres: 2GΩ÷20GΩ Rozdzielczość: 0,01GΩ Dokładność ±(5% + 0,2GΩ)
Zakres: 20,0GΩ÷100,0GΩ Rozdzielczość: 0,1GΩ Dokładność ±(10% + 2GΩ)
Prąd pomiarowy: 1mA przy 1000kΩ

Pomiar napięcia DC
Zakres: 200V Rozdzielczość: 0,1V Dokładność: ±(0,5% + 5 cyfr)
Zakres: 1000V Rozdzielczość: 1V Dokładność: ±(0,5% + 5 cyfr)

Pomiar napięcia AC
Zakres: 200V Rozdzielczość: 0,1V Dokładność: ±(1,5% + 5 cyfr)
Zakres: 750V Rozdzielczość: 1V Dokładność: ±(1,5% + 5 cyfr)

Pomiar rezystancji
Zakres: 20Ω Rozdzielczość: 0,01Ω  Dokładność: ±(1,5% + 5 cyfr)
Zakres: 200Ω Rozdzielczość: 0,1Ω Dokładność: ±(1,5% + 5 cyfr)
