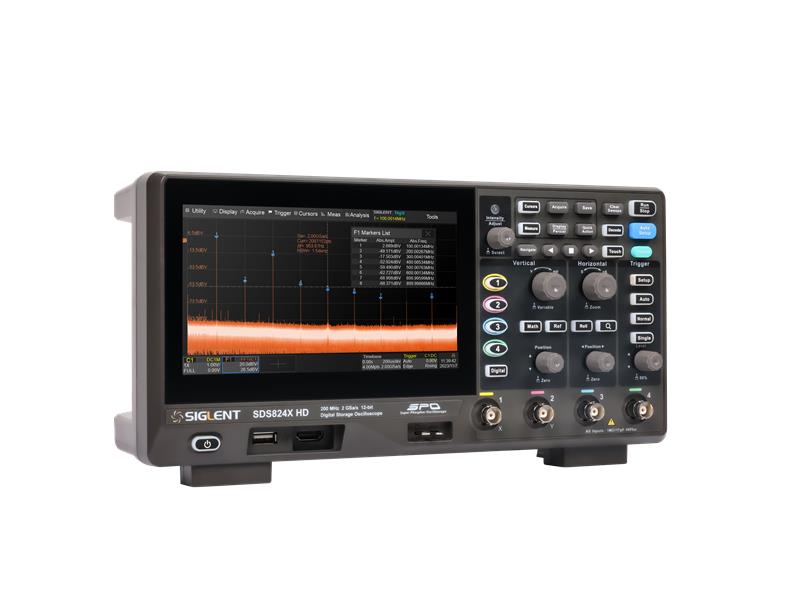

Oscyloskopy Siglent seria SDS800X HD

Profesjonalna instrukcja obsługi w języku polskim

SIGLENT seria SDS800X HD to oscyloskopy cyfrowe o wysokiej rozdzielczości z pamięcią, próbkowaniem 2 GSa/s, wyposażone w 12-bitowe przetworniki analogowo-cyfrowe, zapewniające doskonałe parametry poziomu szumów. Są dostępne z szerokościami pasm 70MHz, 100MHz oraz 200 MHz, zapewniają maksymalną długość zapisu 100 Mpts mając 2 lub 4 kanały analogowe plus opcjonalnie 16 kanałów cyfrowych z możliwością analizy sygnału mieszanego.

Seria SDS800X HD wykorzystuje technologię SPO firmy Siglent z maksymalną szybkością przechwytywania kształtu przebiegu do 120 000 wfm/s (w trybie normalnym, do 500 000 wfm/s w trybie sekwencyjnym), 256-poziomową funkcją stopniowania intensywności oraz trybem wyświetlania temperatury barwowej.

Wykorzystuje również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskiej fluktuacji. System wyzwalania obsługuje wiele potężnych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej.

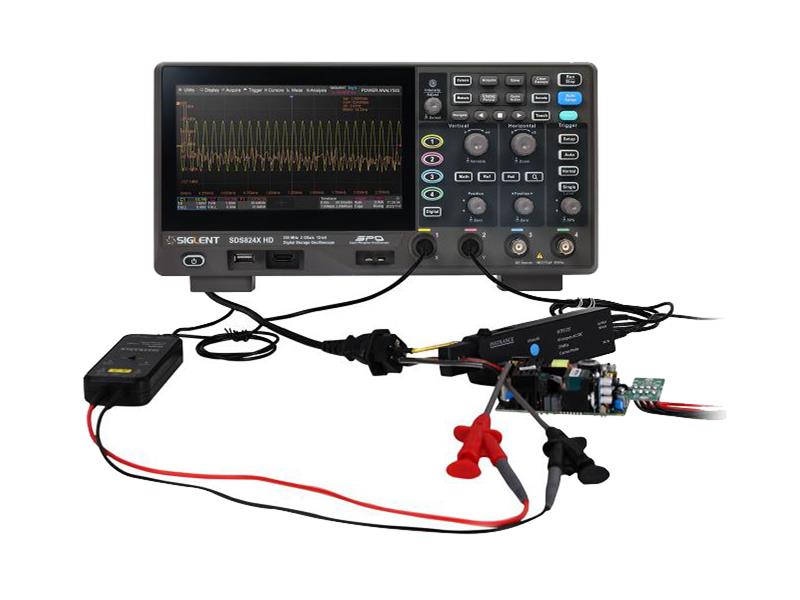

Narzędzia takie jak rejestracja przebiegu historycznego, funkcje wyszukiwania i nawigacji, test maski, charakterystyka częstotliwościowa, analiza mocy umożliwiają przechwytywanie, przechowywanie i analiza rozszerzonych zapisów przebiegów.

Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 25 MHz, a także dekodowanie szeregowe to także istotne cechy SDS800X HD.

Pojemnościowy ekran dotykowy o przekątnej 7 cali obsługuje gesty wielodotykowe, a dodatkowo ma przyjazny dla użytkownika interfejs, co może znacznie poprawić wydajność pracy.

Obsługuje także sterowanie myszą i zdalne sterowanie przez Internet za pośrednictwem sieci LAN.

Cechy szczególne

• Dostępne modele:

            - SDS802X HD - 2x70MHz,
            - SDS804X HD - 4x70MHz,
            - SDS812X HD - 2x100MHz,
            - SDS814X HD - 4x100MHz,
            - SDS822X HD - 2x200MHz,
            - SDS824X HD - 4x200MHz.

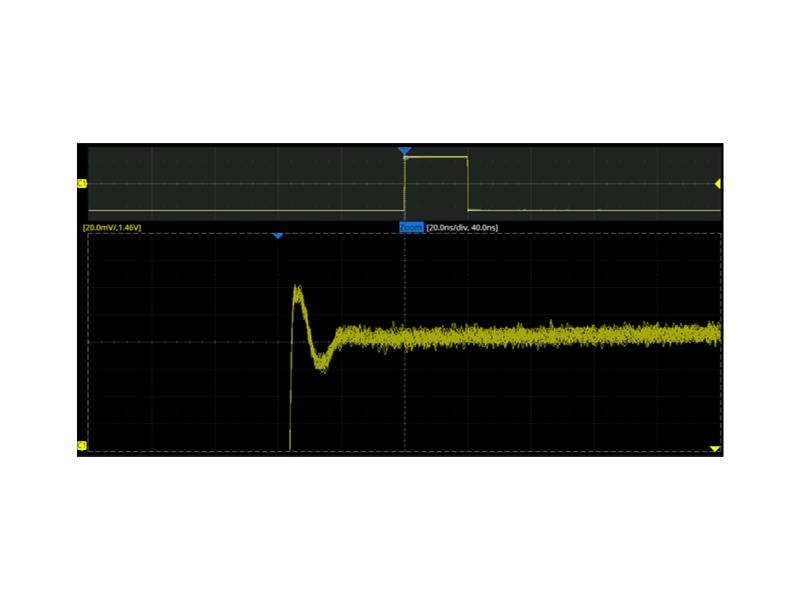

• 12-bitowa wysoka rozdzielczość:
    - 12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 2 GSa,
    - Topowe modele z poziomem szumów 70μVrms przy paśmie 200 MHz.
• Technologia SPO:
    - Szybkość przechwytywania przebiegu do 120 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny),
    - Obsługuje 256-stopniową gradację intensywności i tryby wyświetlania temperatury barwowej,
    - Długość rekordu do 100 Mpts,
    - Cyfrowy system wyzwalania.
• Inteligentne wyzwalanie: zbocze, nachylenie, szerokość impulsu, okno, najsłabszy w serii, interwał, zanik, wzór, wideo (obsługiwane HDTV), kwalifikowane, N-ta krawędź, opóźnienie, konfiguracja/czas wstrzymania.
• Wyzwalanie i dekoder magistrali szeregowej, obsługuje protokoły I2C, SPI, UART, CAN, LIN.
• Tryb akwizycji segmentowej (sekwencji), dzielący maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym pomiędzy segmentami w celu uchwycenia zdarzenia kwalifikującego.
• Funkcja zapisu przebiegu historycznego (Historia), maksymalna zarejestrowana długość przebiegu wynosi 80 000 klatek.
• Automatyczne pomiary ponad 50 parametrów, obsługuje statystyki z histogramem, ścieżką, trendem, pomiarem bramkowania oraz pomiarami matematycznymi, historycznymi i referencyjnymi.
• 4 przebiegi matematyczne (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.), obsługuje edytor formuł.
• Liczne funkcje analizy danych, takie jak wyszukiwanie, nawigacja, licznik, wykres Bodego (charakterystyka częstotliwościowa) i analiza mocy.
• Sprzętowa funkcja szybkiego testu maski z narzędziem Edytor masek do tworzenia masek zdefiniowanych przez użytkownika.
• 16 kanałów cyfrowych (opcjonalnie).
• Generator przebiegów 25 MHz (opcjonalnie).
• 7" wyświetlacz TFT-LCD o rozdzielczości 1024*600; Pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe.
• Interfejsy obejmują: Hosty USB, urządzenie USB (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
• Wbudowany serwer WWW umożliwia zdalną kontrolę przez port LAN za pomocą przeglądarki internetowej.
• Obsługuje polecenia zdalnego sterowania SCPI.
• Obsługuje zewnętrzną mysz i klawiaturę. Obsługuje NTP.

Dane techniczne

• Kanały analogowe:
  - 4 (4CH Series: SDS804X HD, SDS814X HD, SDS824X HD),
  - 2 (2CH Series: SDS802X HD, SDS812X HD, SDS822X HD).

• Pasmo
  - 70MHz (SDS804X HD, SDS802X HD),
  - 100MHz (SDS814X HD, SDS812X HD),
  - 200MHz (SDS824X HD, SDS822X HD).
• Rozdzielczość pionowa: 12-bit
• Szybkość próbkowania (max):
  - Tryb jednego kanału: 2 GSa/s,
  - Tryb dwóch kanałów: 1 GSa/s,
  - Tryb czterech kanałów: 500MSa/s.
• Bufor pamięci (max)
  SDS804X HD, SDS802X HD SDS814X HD SDS812X HD:
  - Tryb jednego kanału: 50 Mpts/ch,
  - Tryb dwóch kanałów: 25 Mpts/ch,
  - Tryb czterech kanałów: 10 Mpts/ch.
  SDS824X HD, SDS822X HD:
  - Tryb jednego kanału: 100 Mpts/ch,
  - Tryb dwóch kanałów: 50 Mpts/ch,
  - Tryb czterech kanałów: 25 Mpts/ch.
• Szybkość przechwytywania przebiegów (max)
  SDS804X HD, SDS802X HD SDS814X HD SDS812X HD:
  - Tryb normal: 80 000 wfm/s,
  - Tryb sekwencyjny: 500 000 wfm/s.
  SDS824X HD, SDS822X HD:
  - Tryb normal: 120 000 wfm/s,
  - Tryb sekwencyjny: 500 000 wfm/s.
• Typy wyzwalania: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial.
• Wyzwalanie i dekodowanie magistral szeregowych (standardowo): I2C, SPI, UART, CAN, LIN.
• Pomiary: 50+ parametrów, ststystyki, histogramy, trendy, śledzenie.
• Matematyczne: 4 przebiegi, 2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Wspiera edytor formuły.
• Analiza danych: szukanie, nawigowanie, historia, test maski, licznik, wykres częstotliwościowy i analiza mocy.
• Kanały cyfrowe (opcjonalne): 16-kanałów; max. szybkość próbkowania do 1 GSa/s; długość rekoru do 10 Mpts.
• Moduł generatora AWG USB (opcjonalny): jeden kanał, 25 MHz, szybkość próbkowania 125 MHz, długość przebiegu 16 kpts, izolowane wyjście.
• I/O: USB 2.0 Host x2, USB 2.0 Device, 10M / 100M LAN, wyjście pomocnicze (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO).
• Sondy (standardowo): sonda pasywna PB470 dla każdego kanału sonda pasywna PB510 dla każdego kanału sonda pasywna PP215 dla każdego kanału.
• Wyświetlacz: 7" TFT-LCD z pojemnościowym ekranem dotykowym (1024*600).

 Więcej informacji: https://tomtronix.pl/siglent/sds800xhd.aspx
