OCZYSZCZALNIE ŚCIEKÓW

NASZ OPATENTOWANY SYSTEM HYDROVIT

Firma WITKOWITZ ENVI już od 50 lat produkuje i dostarcza na rynek czeski oraz rynki zagraniczne zbiorniki o dużych pojemnościach, srubowane z emaliowanych blach własnej produkcji. Blachy te stanowią podstawowy materiał budowlany oraz są charakterystyczne dla witkowickich oczyszczalni ścieków HYDROVIT®.

Proces oczyszczania naszych oczyszczalni ścieków opiera się na doskonałym mechanicznym systemie oczyszczania wstępnego oraz biologicznym systemie długotrwałej aktywacji oraz aerobowej stabilizacji szlamu. Wysoka skuteczność usuwania materiałów organicznych przy jednoczesnej znaczącej redukcji związków azotu sięga połączenia nitryfikacji i denitrifykacji. Na życzenie klienta możemy przygotować system chemicznego usuwania fosforu, ewentualnie również innych materiałów i związków. Oferujemy kompleksowe usługi, wieloletnie doświadczenie oraz własne know-how podczas realizacji całościowych przedsięwzięć technologicznych jak również komponenty do biologicznych oczyszczalni ścieków, które są wynikiem współpracy z najlepszymi ekspertami branży oczyszczania wód.

Nasza firma posiada własne zaplecze projektowe, konstrukcyjne, produkcyjne i logistyczne w zakresie programu budowy oczyszczalni ścieków.

ZALETY OCZYSZCZALNI ŚCIEKÓW Z BLACH EMALIOWANYCH

Proces oczyszczania przebiega w koncentrycznych zbiornikach gwarantujących kompaktowe wykonanie oczyszczalni, znacząco redukując koszty eksploatacji.

W pełni zautomatyzowany proces z ograniczonym zapotrzebowaniem na obsługę.

KRÓTKI CZAS BUDOWY

- dostawa w przeciągu trzech miesięcy od podpisania kontraktu

NISKIE KOSZTY PRAC BUDOWLANYCH

LICZNE MOŻLIWOŚCI ZASTOSOWANIA ROZWIĄZAŃ TECHNOLOGICZNYCH
- łatwa modyfikacja zbiorników naziemnych
- jedno- lub wieloliniowa wersja oczyszczalni ścieków
- proste modułowe rozszerzenie technologii

MINIMALNE I PROSTE UTRZYMANIE

- urządzenie proste konstrukcyjnie

- gładka, prosta w utrzymaniu, powierzchnia zbiornika o długiej żywotności
- automatyczne włączanie głównych agregatów
- stała kontrola szczelności zbiornika

ŁATWA UTYLIZACJA PO EKSPLOATACJI
- zbiorniki oraz urządzenia technologiczne można zezłomować jako odpad stalowy
- ewentualnie można również zdemontować zbiornik a następnie elementy z blachy emaliowanej zastosować do innych celów

NASZ OPATENTOWANY SYSTEM HYDROVIT® :

HYDROVIT® SBR
Oczyszczalnie o mocy odpowiadającej zapotrzebowaniu 500 - 2000 obywateli.

Przestrzeń operacyjną oczyszczalni stanowi jedyny emaliowany zbiornik naziemny z niepowiązanym procesem oczyszczania.  Zbiornik ten dzięki automatycznemu sterowaniu pełni funkcję aktywacji oraz osadnika. Automatyczny system umożliwia działania w szerokim zakresie zmiany obciążenia materiałowego oraz obciążenia hydraulicznego. Funkcjonalność oczyszczalni gwarantowana jest już przy 30% napływie.  Zastosowania technologia czyszczenia aktywowanym osadem gwarantuje wysoki i stabilny efekt eliminacji zanieczyszczeń. Zmienne napowietrzania oraz proste mieszanie zapewnia niski poziom pozostałych zanieczyszczeń BSK5 i N - NH4 w oczyszczonej wodzie. System napowietrzania w postaci drobnych pęcherzyków powietrza z regulacją mocy znacząco redukuje koszty eksploatacji oraz ogranicza zapachy. Razem z dmuchawą o niskim stopniu hałasu umożliwia budowę oczyszczalni w bliskiej odległości od zabudowań.

Typowe parametry oczyszczalni HYDROVIT® SBR

Parametr – jednostka                   wskaźnik liczby mieszkańcówObciążenie hydrauliczne -
Przepływ Q24 - [m3/d - l/s ]
Max. na dzień Qd -[ m3/d]
Max. na godz. Qh -[ m3/h]
Obciążenie materiałowe -
BSK5 – [kg/d]
Wielkość oczyszczalni  -
Średnica reaktora -[ m]
Wysokość reaktora – [m]

HYDROVIT® SI
Kompaktowa stacja oczyszczania ścieków o mocy odpowiadającej zapotrzebowaniu 2000 - 10 000 obywateli.

Podstawę oczyszczalni stanowi trzyczęściowy zbiornik zbudowany z trzech emaliowanych zbiorników. W biologicznym, trzyczęściowym zbiorniku znajdują się komory do aktywacji, osadzania i magazynowania szlamu. Aktywacja napowietrzana jest elementami o drobnych pęcherzykach. Technologia aktywnego czyszczenia może być realizowana w postaci  poprzedzającej denitryfikacji (D-N) lub regeneracji szlamu (R-D-N).  Instalacja zbiornika pompującego z mechanicznym systemem oczyszczania wstępnego, węzłem zaworów oraz system odprowadzania wody ze szlamu proponowane jest na życzenie klienta. Trzyczęściowy zbiornik z kładkami z kompozytu gwarantuje długą żywotność przy zachowaniu minimalnych wymogów dotyczących utrzymania.

System HYDROVIT ® SI można zainstalować w postaci emaliowanego zbiornika w budynku.

HYDROVIT® P oczyszczalnie o mocy odpowiadającej zapotrzebowaniu 1 500 - 100 000 obywateli oraz więcej.

Konstrukcja oczyszczani zawsze jest szyta na miarę dla potrzeb klienta.

Cechą charakterystyczną oczyszczani jest dwuczęściowy zbiornik biologiczny, który stanowi centrycznie ustawiony zbiornik aktywacyjny oraz osadnik. Zbiornik aktywacyjny po usunięciu azotu może zostać technologicznie włączony w postaci  poprzedzającej denitryfikacji (D-N) lub regeneracji szlamu (R-D-N). Do napowietrzenia zbiornika stosowany jest sterowany komputerowo system  napowietrzania drobnymi pęcherzykami powietrza, gwarantujący wysoką skuteczność oraz niskie koszty.  W gospodarce osadowej oczyszczalni w zależności od wielkości może być zastosowany aerobowy system stabilizacji osadu w niezależnych zbiornikach osadowych lub aerobowy system stabilizacji osadu przy zastosowaniu biogazu. Oczyszczalnia posiada dodatkowo komory fermentacyjne własnej produkcji.

Oczyszczalnia typu HYDROVIT® P przeznaczona jest nie tylko do oczyszczania ścieków domowych, ale znajduje swoje zastosowanie również podczas oczyszczania ścieków z ubojni, gorzelni, mleczarni, cukrowni, konserwatorni, tłoczni surowców lub innego rodzaju zanieczyszczeń przemysłu spożywczego.

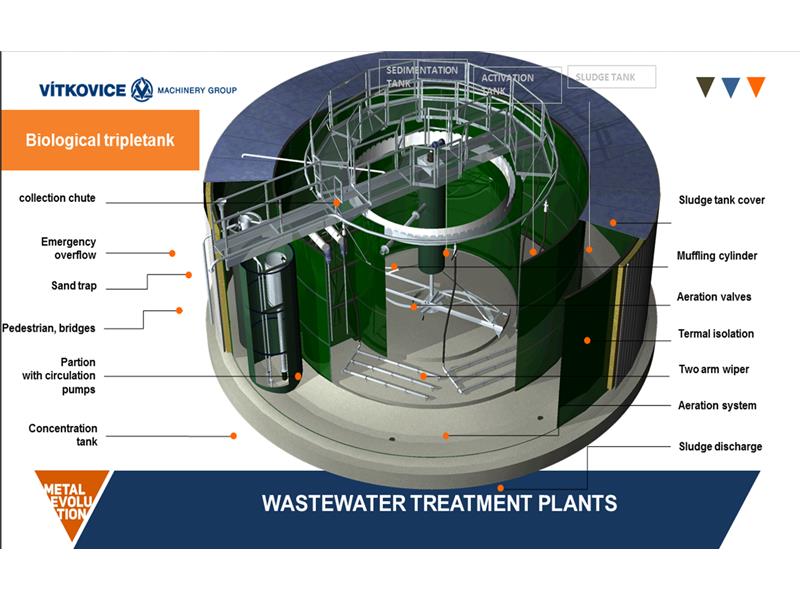

Legenda:

Zbiornik aktywacyjny -

Osadniki -

Zbiornik szlamowy -

Przelew awaryjny -

Piaskownik -

Przegroda z pompami do uzdatniania -

Zagęszczacz -

Pokrywa zbiornika szlamowego -

Kładki -

Koryto zbiorcze osadników -

Cylinder wyciszający

Zawory napowietrzające -

Izolacja cieplna -

Dwuramienna wycieraczka -

Napowietrzanie -

Odprowadzenie  szlamu -

-   D-N proces
aktywacja z nitryfikacją oraz denitryfikacją wstępną

Praca możliwa również bez sterowania automatycznego.
Wysoka skuteczność denitryfikacji.
Do denitryfikacji stosowane są przede wszystkim materiały organiczne. Wysokie obciążenie szlamu w procesie denitryfikacja podnosi prędkość = potrzebna jest mniejsza pojemność denitryfikacji.

-   R-D-N proces
aktywacja z nitryfikacją oraz denitryfikacją wstępną oraz regeneracją

Praca możliwa również bez sterowania automatycznego.
Wysoka skuteczność denitryfikacji.
Wprowadzenie regeneracji podnosi koncentrację szlamu w denitryfikacji, podnosi również prędkość procesu = wysoka skuteczność usuwania azotu.
Regeneracja obniża ryzyko pęcznienia szlamu.

Dopływ, nitryfikacja, denitryfikacja, odpływ, osadnik, cyrkulacja wewnętrzna, recyrkulacja szlamu, Regeneracja

Dostawa w dwóch podstawowych wariantach:

- częściowo zadaszona - przykryty jest tylko zbiornik na osad, doposażenie (pomieszczenie z dmuchawą, pokój operatora, prysznic, szatnia, WC) wraz z odwodnieniem osadu znajduje się w niezależnym budynku.

- w pełni zadaszona -  okrycie zbiornika biologicznego podniesione jest o dwie warstwy i ma stożkowy dach (zwykle emaliowany). W tym zadaszonym pomieszczeniu nad trzyczęściowym zbiornikiem znajduje się doposażenie. Odprowadzenie wody ze osadu oraz węzeł zaworów znajdują się w zadaszonym module połączonym z trzyczęściowym zbiornikiem.

Przemysłowa oczyszczalnia ścieków

Realizacja

Miejsce

Pojemność

Model

INNE NASZE PRODUKTY:

GOSPODARKA USUWANIA OSADÓW

-          Stabilizacja beztlenowa osadów (zakończenie biogazowni)

-          Zbiorniki szlamowe do beztlenowej stabilizacji osadów

-          Zbiorniki gazowe

Osadniki

Waste water treatment plant, Poland

Realization: 2016,

Location: Wierzbna

Capacity: 4 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: HYDROVIT ®SI

Waste water treatment plant, Poland

Realization: 2016,

Location: Wierzawica

Capacity: 16 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: 2x HYDROVIT ®SI 400, 1x 2x HYDROVIT ®SI 800

Waste water treatment plant, Poland

Realization: 1998,

Location: Radymno

Capacity: 1 500 EP

Industrial wastewater treatment plant, Russia

Location: Vladivostok

Capacity: 6 pcs.  tanks

Svrha: rezervoari za prečišćavanje otpadnih voda za pivare

Waste water treatment plant,, Bugarska

Realization: 2014

Location: Panaguriště

Capacity: 19 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: HYDROVIT ®P

Waste water treatment plant,,  Bulgaria

Realization: 2014

Location: Pidrop

Capacity: 25 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: HYDROVIT ®P

Waste water treatment plant Bulgaria

Realization: 2013,

Location: Jablanica

Capacity: 5 000 EP

Purpose: Complete delivery wastewater treatment plant

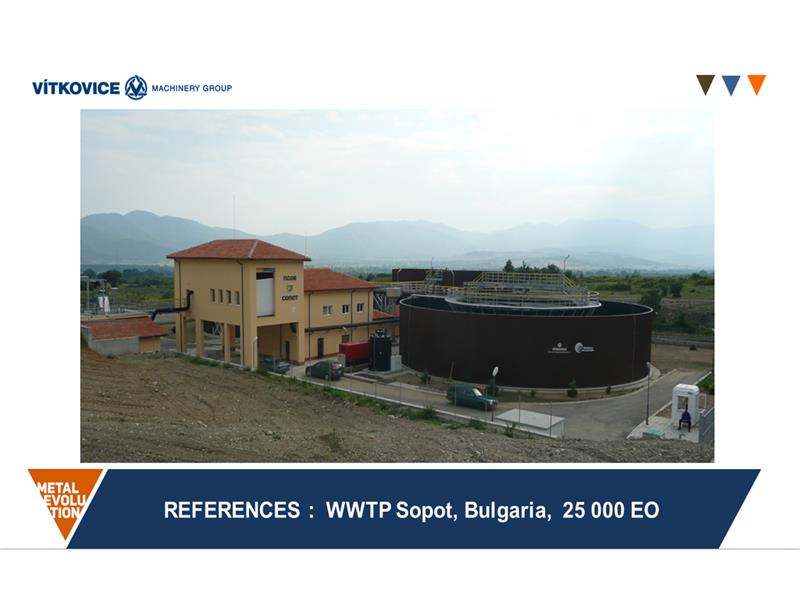

Waste water treatment plant Bulgaria

Realization: 2014

Location: Sopot

Capacity: 25 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: HYDROVIT ®P

Industrial wastewater treatment, Russia

Location: Vladivostok

Capacity: 90 000 EP

Industrial wastewater treatment, Czech Republic

Location: Hamé Babice

Capacity: 23 200 EP

Purpose: Complete delivery industrial wastewater treatment plant

Waste water treatment plant, Poland

Realization: 1989

Location: Mikulica

Capacity: 2 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: HYDROVIT ®SI

Waste water treatment plant, Poland

Realization: 1989

Location: Kamien

Capacity: 2 000 EP

Purpose: Complete delivery wastewater treatment plant

Model: HYDROVIT ®SI
