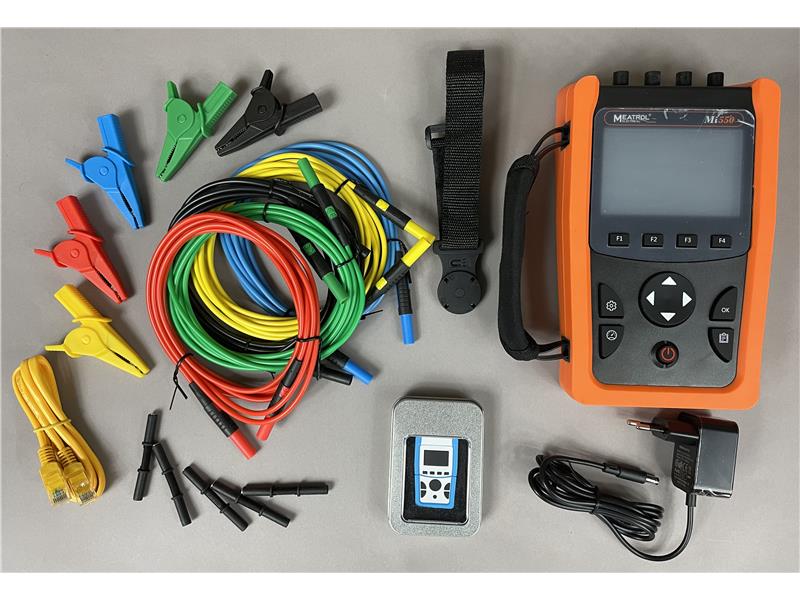

MI550 przenośny trójfazowy analizator jakości zasilania, do współpracy z 4 cewkami Rogowskiego

Profesjonalna instrukcja obsługi w języku polskim

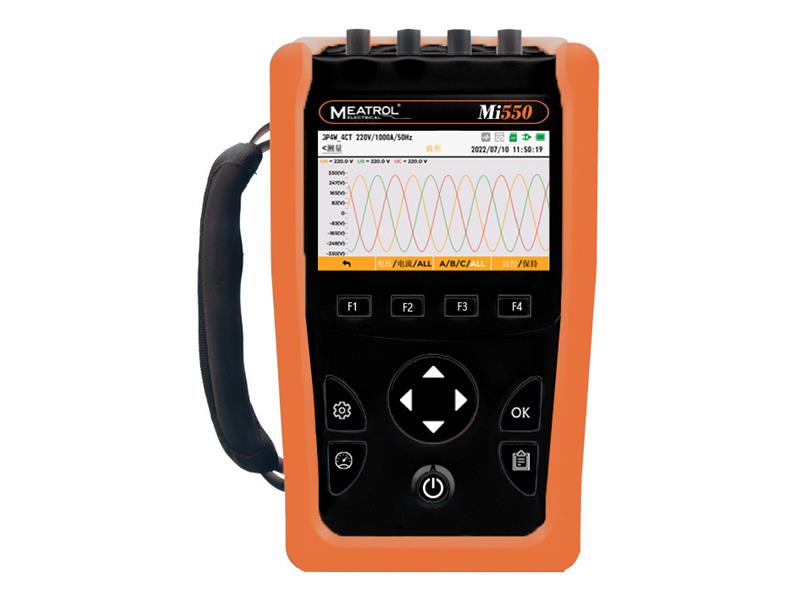

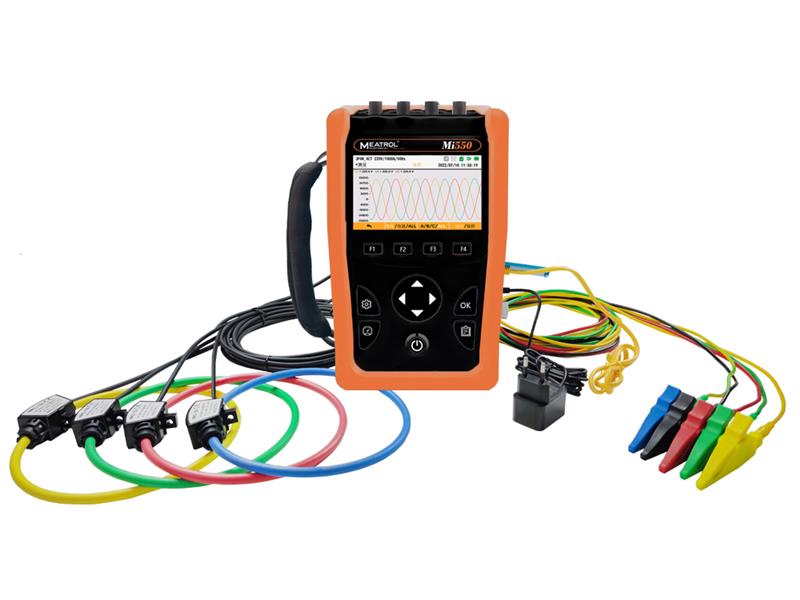

Mi550 jest ręcznym trójfazowym analizatorem jakości energii, współpracuje z zewnętrznie dołączanymi 4 rozpinanymi cewkami Rogowskiego. Cewki Rogowskiego umożliwiają pomiary prądów bez rozłączania badanych obwodów, upraszcza to procedurę pomiaru, zmniejsza koszty i jest dużo wygodniejsze dla operatora.

Wspiera systemy jednofazowe oraz trójfazowe. Może mierzyć wiele parametrów elektrycznych takich, jak prąd, napięcie, współczynnik mocy, moc, energię oraz parametry jakości mocy, harmoniczne, asymetrię zasilania, wzrosty i spadki napięć, etc.
Dodatkowo oprócz funkcji pomiarowych, Mi550 jest wyposażony w różnorodne rejestracje, takie, jak rejestracja przebiegów, rejestracja anomalii i ciągły zapis zmierzonych wartości w programowanym interwałem. W celu zapisu danych jest wyposażony w wewnętrznie wbudowaną kartę pamięci 32GB.
W standardowej konfiguracji posiada interfejs komunikacyjny Ethernet RJ45, poprzez standardowy protokół Modbus TCP, jest kompatybilny z różnymi konfiguracjami systemów i może transmitować zebrane dane elektryczne do centrum gromadzenia danych w czasie rzeczywistym.

Cechy szczególne

• Pomiary w czasie rzeczywistym

            Napięcia
            Prądy fazowe i neutralny
            Częstotliwość
            Moc czynną, bierną i pozorną. Fazowe i całkowite
            Współczynnik mocy
            Harmoniczne napięcia i prądu do 50. Współczynnik THD
            Energię czynną, bierną i pozorną. Fazowe i całkowite
            Kąty napięć i prądów, przesunięcia fazowe między napięciem i prądem
            Asymetria napięcia
            Zapotrzebowanie na moc wymaganą i szczyt mocy wymaganej
            Zapotrzebowanie na prąd wymagani i szczyt prądu wymaganego

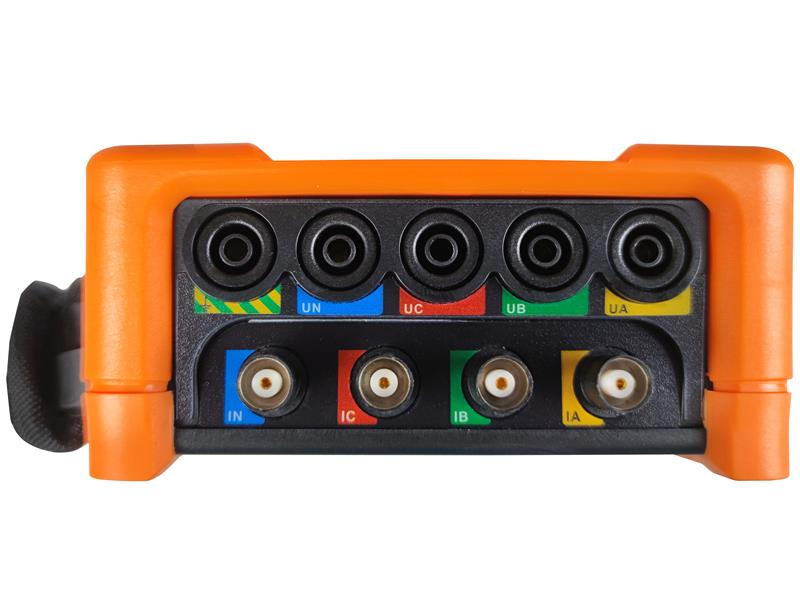

• Pomiar prądu poprzez cewki Rogowskiego
• Pomiar napięcia bezpośredni lub poprzez przekładniki napięciowe
• Typy rejestracji (zapis plików w formacie csv)

            Ciągła rejestracja wyników z ustawianym interwałem
            Rejestracja anomalii napięciowych (spadki, wzrosty, zaniki, asymetria, harmoniczne)
            Zapis kształtu przebiegów napięć i prądów

• Wbudowana pamięć 32GB
• Obsługa transmisji MODBUS
• Zasilany z 2 sztuk baterii litowych typu 18650

Parametry ogólne

• Wsparcie dla systemów: 3P4W_4CT, 3P4W_3CT, 3P3W_3CT, 3P3W_2CT, 1P2W
• Sensor prądu: cewki Rogowskiego
• Pomiar napięcia: bezpośredni lub poprzez przekładniki napięciowe
• Pamięć

            Wbudowana: karta 32GB
            Eksport: USB-DYSK (FAT32)

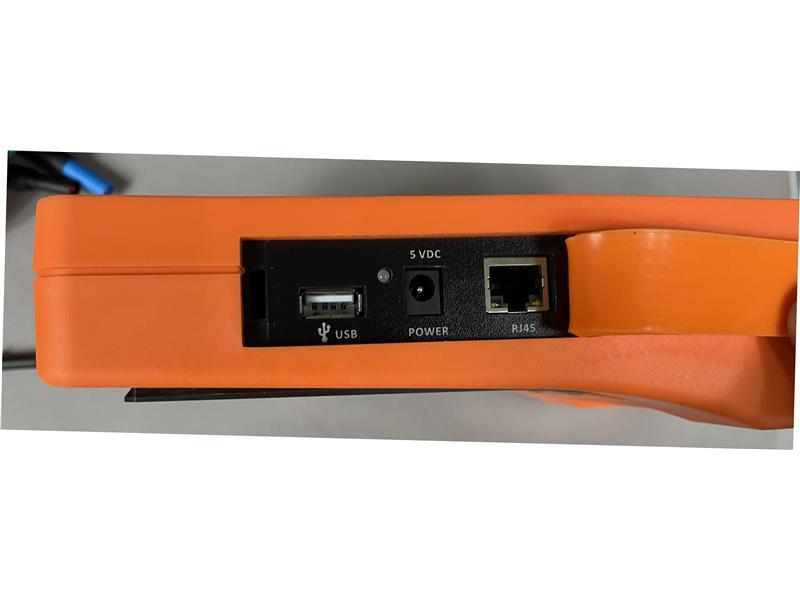

• Komunikacja

             Interfejs: RJ-45 Ethernet
             Protokół: Modbus-TCP

• Zasilanie

             Zasilacz sieciowy: 5V DC, 2A
             Akumulator litowy, specyfikacja 18650, 2 sztuki, pojemność około 4000mAh
             Czas pracy z baterii: > 6h
             Czas ładowania: > 5h
             Tryb oszczędzania energii: regulowany stopień podświetlenia, wygaszanie ekranu

• Wyświetlacz:

             Wymiary: 3,97 cala
             Typ: IPS
             Rozdzielczość: 480x800px

• Fizyczne:

             Wymiary: 215x130x60mm
             Waga: 850g

• Warunki środowiskowe:

             Warunki pracy: -20°C ÷ +55°C przy wilgotności <90% RH
             Warunki magazynowania: -40°C ÷ +75°C przy wilgotności <90% RH (bez kondensacji)
             Wysokość: < 2000m
             Kategoria przepięciowa: CAT III 600V
             Szczelność obudowy: IP20

Mierzone parametry

Pomiary w czasie rzeczywistym

Napięcie:
   Napięcie fazowe: fazy ABC
   Napięcie N do ziemi
   Napięcia międzyfazowe: UAB, UBC, UCA
   Współczynnik szczytu napięcia: fazy ABC
   Wartość szczytowa napięcia: fazy ABC

Prąd:
   Prąd fazy: fazy ABCN
   Współczynnik szczytu prądu: fazy ABCN
   Współczynnik K: fazy ABC

Częstotliwość:
   Częstotliwość sieci

Moc:
    Moc czynna: faza ABC i całkowita (import/export)
    Moc bierna: faza ABC i całkowita (import/export)
    Moc pozorna: faza ABC i całkowita

Współczynnik mocy:
    Fazy ABC i całkowity

Współczynnik mocy składowej podstawowej:
     Faza ABC i całkowity

Energia elektryczna:
      Energia czynna: faza ABC i całkowita (import/eksport)
      Energia bierna: faza ABC i całkowita (import/eksport)
      Energia pozorna: faza ABC i całkowita

Pomiary harmonicznych:
       Harmoniczne napięcia: THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych), harmoniczne faz ABC 1÷50 procentowo, harmoniczne faz ABC 1÷50 wartości napięć
       Harmoniczne prądu THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych), harmoniczne faz ABC 1÷50 procentowo, harmoniczne faz ABC 1÷50 wartości prądów

Przebiegi:
        Przebiegi napięć Przebiegi napięć faz ABC lub międzyfazowe UAB, UAC, UCA
        Przebiegi prądów Przebiegi prądów faz ABC

Kąty faz:
        Kąty faz napięć Fazy ABC
        Kąty faz prądów Fazy ABC
        Kąty przesunięć fazowych napięć i prądów Fazy ABC

Asymetrie:
        Asymetria: asymetria napięcia, asymetria prądu

Zapotrzebowanie:
         Zapotrzebowanie mocy i szczyt mocy Fazy ABC moc czynna i moc całkowita, fazy ABC moc bierna i moc całkowita, fazy ABC moc pozorna i moc całkowita
         Zapotrzebowanie prądy i szczyt prądu fazy ABC

Dokładności pomiarów

Parametr                          Typ                                      Opis

Napięcie             Zakres napięcia wejściowego             0 ÷ 600V AC
                              Zakres pomiarowy                      0 ÷ 600V AC
                             Dokładność pomiaru                          0,2%

Prąd                  Zakres napięcia wejściowego              0 ÷ 420mV AC
                               Zakres pomiarowy          zależny od użytego sensora prądu
                           Dokładność pomiaru            0,2% + dokładność sensora prądu

Częstotliwość            Zakres pomiarowy                        45 ÷ 65Hz
                            Dokładność pomiaru                        ±0,001Hz

Współczynnik mocy     Zakres pomiarowy                         -1 ÷ +1
                              Dokładność pomiaru                       ±0,005

Moc                       Dokładność mocy czynnej                     0,5%
                             Dokładność mocy biernej                      1%
                            Dokładność mocy pozornej                    0,5%

Energia                   Dokładność energii czynnej                   0,5%
                              Dokładność energii biernej                    1%
                             Dokładność energii pozornej                 0,5%

Rejestracja danych

Pola rekordów

Nazwa rejestracji: ustawiana
Czas startu rejestracji: ustawiany
Czas trwania rejestracji: ustawiany
Interwał zapisów: ustawiany

Rejestracja danych podstawowych: Napięcie fazowe, Napięcie międzyfazowe, Prąd, Częstotliwość, Współczynnik mocy, Współczynnik mocy składowej podstawowej, Moc (czynna, bierna, pozorna), Energia czynna (import energii, eksport energii), Energia bierna (import energii, eksport energii), Energia pozorna, Harmoniczne napięcia (THD, TOHD, TEHD), Harmoniczne prądu (THD, TOHD, TEHD), Wartość szczytowa napięcia fazy, Współczynnik szczytu napięcia fazy, Współczynnik szczytu prądu, Współczynnik K prądu, Asymetria napięcia, Asymetria prądu, Kąt (kąt fazy napięcia, kąt fazy prądu, kąt między napięciami, kąt między prądami, kąt między napięciami i prądami), Max Min (napięcie fazowe, napięcie międzyfazowe, prąd, częstotliwość, współczynnik mocy, współczynnik mocy składowej podstawowej, moc czynna, moc bierna, moc pozorna), Zapotrzebowanie (prąd, moc czynna, moc bierna, moc pozorna), Szczyt zapotrzebowania (prąd, moc czynna, moc bierna, moc pozorna)

Rejestracja harmonicznych napięcia: THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych), harmoniczne 1÷50 procentowo i wartości napięć

Rejestracja harmonicznych prądu: THD (całkowity współczynnik zawartości harmonicznych), TOHD (nieparzystych), TEHD (parzystych), harmoniczne 1÷50 procentowo i wartości prądów

Format zapisu pliku: CSV

Rejestracja zdarzeń (anomalii)

Rejestrowane dane: Typ anomalii, Czas startu, Czas trwania, Wartość amplitudy
Format zapisu pliku: CSV

Rejestracja przebiegu

Nazwa rejestracji: ustawiana
Czas startu rejestracji: ustawiany
Czas trwania rejestracji: ustawiany
Częstotliwość próbkowania: Ustawiana
Dane rejestrowane: Przebieg napięcia fazy ABC, Przebieg prądu fazy ABC
Format zapisu pliku CSV

Eksport zarejestrowanych wyników

Zgromadzone w pamięci wewnętrzej przyrządu zarejestrowane dane: wszystkie wyniki rejestracji ciągłej, rejestracje anomali oraz zapisane przebiegi mogą zostać wyeksportowane.
W tym celu należy podłączyć do przyrządu pamięć USB, wejść w Zarządzanie Rejestracjami i wskazać pliki, które mają zostać wyeksportowane do pamięci USB.
