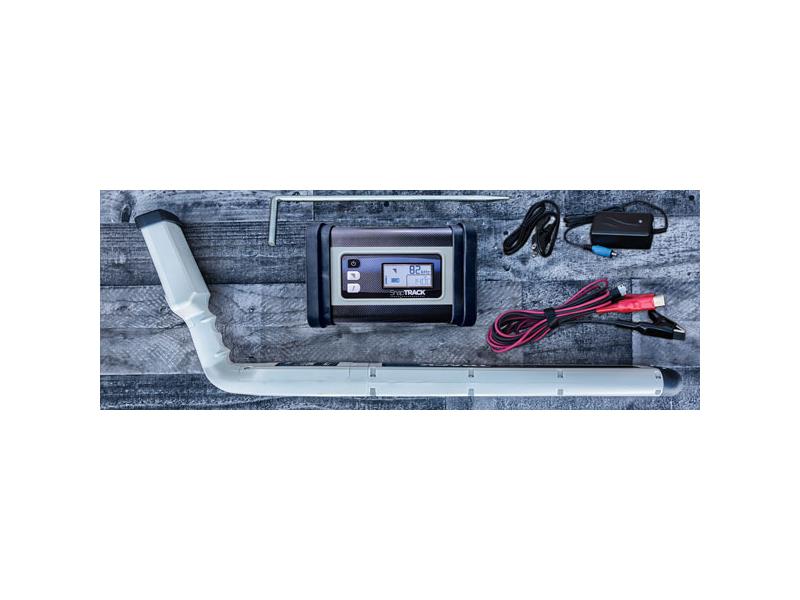

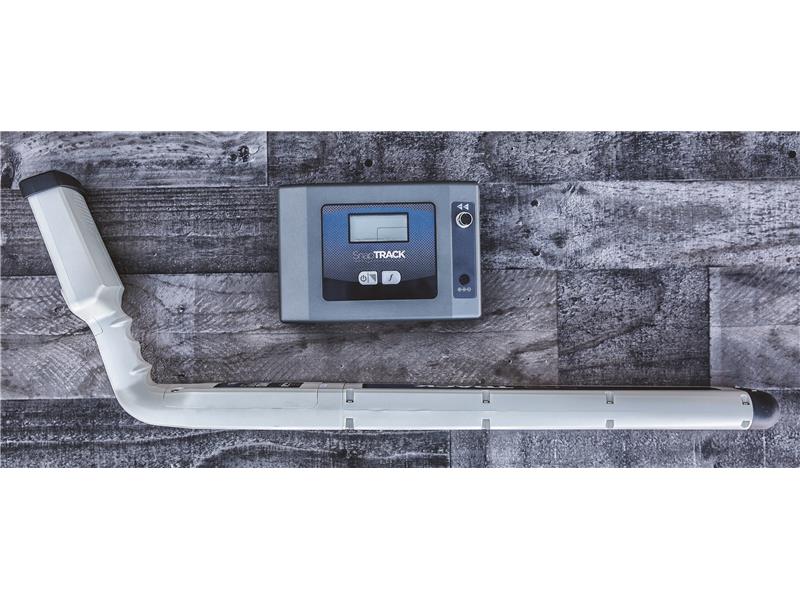

Lokalizator trasy kabli SnapTRACK

Precyzja u podstaw

Prosty, dokładny i niedrogi system lokalizacji SnapTRACK spełni wszystkie wymagania dowolnego zadania lokalizacyjnego. Lokalizator ten jest przeznaczony dla profesjonalistów zajmujących się lokalizacją kabli, ale jest wystarczający prosty, aby mógł z niego skorzystać każdy, kto chce zlokalizować.

Zaprojektowany w oparciu o charakterystyczną dla RYCOM technologię Pathfinder SAF TechnologyTM, system lokalizatora SnapTRACK można dostosowywać do własnych potrzeb. Można dodawać lub usuwać częstotliwości i tryby pracy w zależności od potrzeb lokalizacyjnych użytkownika.

Innowacyjna technologia PathLink™* tworzy zdalne połączenie pomiędzy nadajnikiem, a odbiornikiem. Użytkownicy mogą kontrolować moc wyjściową i częstotliwość nadajnika bezpośrednio z poziomu odbiornika ręcznego, eliminując konieczność chodzenie tam i z powrotem pomiędzy urządzeniami. (*opcjonalne)

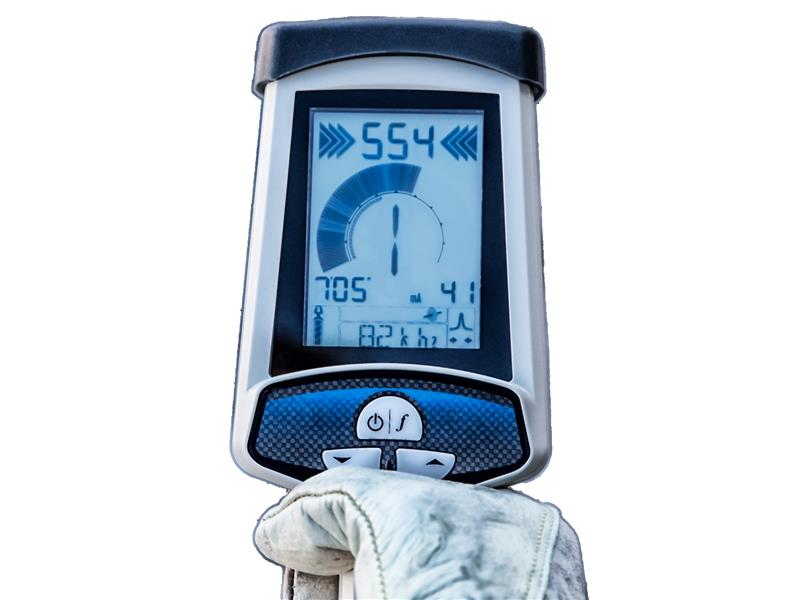

Duży, kontrastowy wyświetlacz LCD zapewnia wyraźnie widoczną reakcję sygnału w każdym oświetleniu. Automatyczny pomiar głębokości, automatyczny pomiar prądu oraz strzałki kierunkowe są czytelne w najjaśniejszym świetle słonecznym, jak również w słabych warunkach oświetleniowych.

Niezależnie od tego, czy lokalizacja jest mierzona w stopach czy milach, 3 waty mocy i automatyczna impedancja dopasowanie od 5 omów do 25 000 omów, zapewnia odpowiedni sygnał.

System SnapTRACK jest niezbędny dla każdego, kto potrzebuje prostego i dokładnego lokalizatora.

Cechy szczególne

• Klawiatura z trzema przyciskami upraszcza interfejs użytkownika.
• 8 trybów lokalizacji: pozwala na to wielokanałowy procesor do jednoczesnego wykrywania pola z macierzy wielu anten zapewniających dokładność
• Konfigurowalne częstotliwości i trybu pracy
• Technologia automatycznego dopasowywania impedancji: maksymalizuje zasięg transmisji przy jednoczesnej minimalizacji konsumpcji mocy
• Technologia PathLinkTM: zdalne sterowanie nadajnikiem za pomocą odbiornika na odległość ponad 400 metrów
• Interfejs LCD o wysokim kontraście z podświetleniem: prowadzi operatora do lokalizacji docelowej, podając wszystkie istotne informacje obejmujące: głębokość, pomiar prądu, siła sygnału i strzałki kierunkowe
• Stały pomiar głębokości i prądu: w czasie rzeczywistym aktualizacje dotyczące głębokości kabla i stanu sygnału
• Wyprodukowano w USA od 1946 roku: zaprojektowano w Raytown, siedziba od ponad 70 lat.

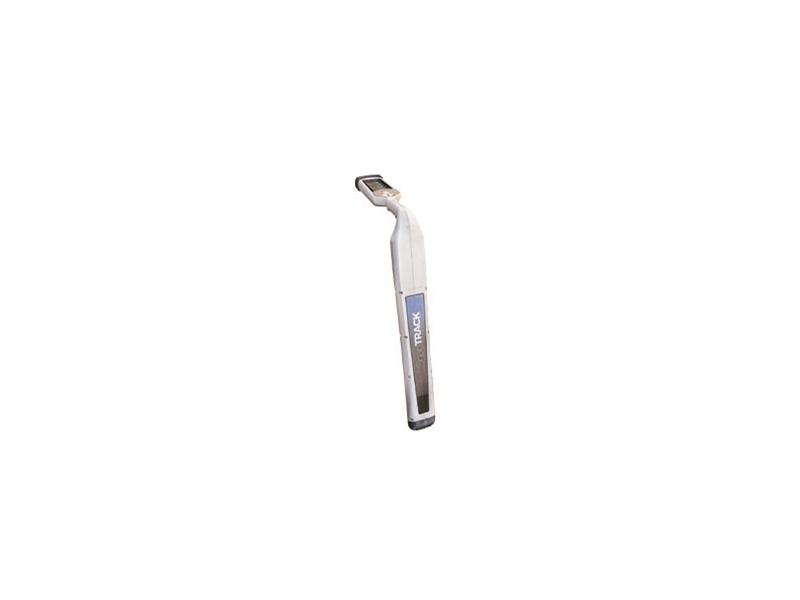

Dane techniczne odbiornika

• Dostępne częstotliwości robocze: 476,527kHz, 200,330kHz, 131kHz, 82,315kHz, 65,536kHz, 32,768kHz, 8,192kHz, 4,010 kHz, 1,010 kHz, 815Hz, 797Hz, 640Hz i 512Hz
• Sonda: 640Hz, 512Hz, 815Hz, 8,192kHz i 32,768kHz
• Pasywne: tryby mocy 50env i 60env, LiveSound TM; Częstotliwość radiowa; wyprostowane CP 50Hz i CP 60Hz
• Tryb anteny: Jednoczesny szczyt/zero (podwójne anteny poziome i antena pionowa), punktowy szczyt (podwójne anteny poziome), prowadzenie kierunkowe, szczyt (pojedyncza antena pozioma) i zero (pojedyncza antena pionowa).
• Wskaźniki wyświetlacza: podświetlany, segmentowy pasek LCD wykres, stan baterii, siła sygnału tryb ciągły, pomiar głębokości, orientacja kabla, prowadzenie kabla w lewo/prawo, tryb pracy, poziom głośności i wskaźniki funkcji
• Sygnalizacja dźwiękiem: zmienna wysokość tonu & dźwięk na żywo. 4 możliwości wyboru głośności, w tym wyciszenie.
• Pomiar prądu: Wyświetlacz wskazuje prąd względny
• Źródło prądu: 6 ogniw typu „C".
• Żywotność baterii: ciągły: 30 godzin, przerywany: 82 godziny
• Siła sygnału: wykres słupkowy LCD, bezwzględna siła sygnału 0-999
• Regulacja wzmocnienia: w lewo/w prawo: automatyczny
• Wszystkie pozostałe tryby lokalizacji: ręczna regulacja wzmocnienia i automatyczne centrowanie
• Zakres dynamiczny: 126 dB
• Pomiar głębokości
  CYFROWY: 3-cyfrowy wyświetlacz LCD pomiar przycisku (0,02m ÷ 10,6m) z dokładnością > 5% głębokości
  RĘCZNY: Metoda triangulacji 45°
• Temperatura robocza: -20°C do +55°C
• Szczelność obudowy: IP65
• Wymiary: 77cm x 24cm)
• Waga: 1,9 kg

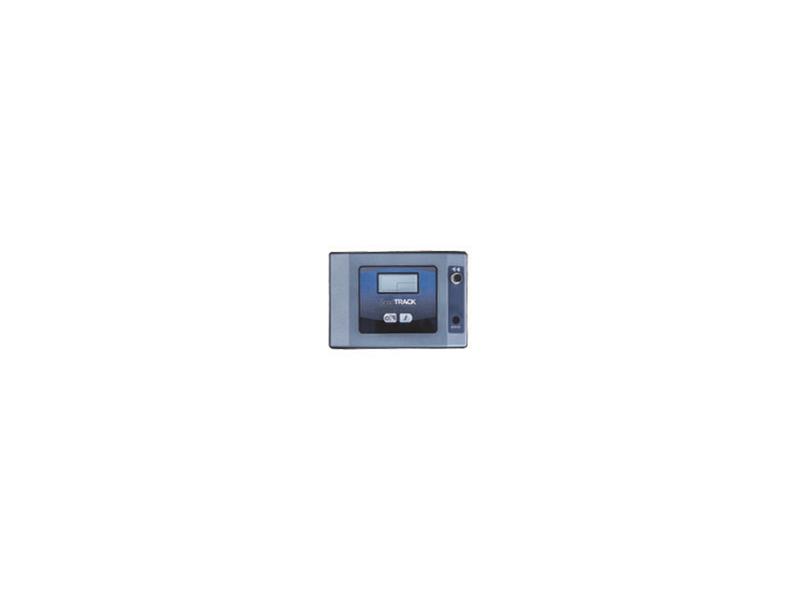

Dane techniczne nadajnika

• Dostępne częstotliwości robocze: 476,527kHz*, 200,330kHz*, 131kHz, 82,315kHz, 65,536kHz, 32,768kHz, 8,192kHz, 4,010kHz, 1,010kHz, 815Hz, 797Hz, 640Hz i 512Hz („*" gdzie dozwolone przez prawo)
• Wskaźniki: pomocniczy pomiar obciążenia AC, rezystancji względnej, napięcia, napięcia wyjściowego pod napięciem, prąd wyjściowy, poziom mocy, częstotliwość, tryb, alarm wskazania baterii, dźwiękowy/wizualny wskaźnik niskiego poziomu naładowania baterii z modulowanym ostrzeżeniem o niskim poziomie naładowania baterii przesyłane do odbiornika.
• Dopasowanie obciążenia: automatyczny od 5 omów do 25 000 Ω
• Moc wyjściowa: 3 ustawienia mocy, niski i średni zakres częstotliwości: 0,2W do 3W, wysokie częstotliwości (powyżej 44 kHz): 0,2 do 1W
• Źródło prądu: 8 ogniw typu „C"
• Żywotność baterii: ciągły: 8-15 godzin (w zależności od obciążenia, częstotliwości, ustawienia mocy)
• Temperatura pracy: -20° C do 55°C
• Szczelność obudowy: IP65
• Wymiary: 21 cm x 15 cm x 6 cm
• Waga: 1 kg
