I-V500w Miernik charakterystyk paneli fotowoltaicznych PV, 1500V/10A i 1000V/15A, z WiFi
I-V500w
Producent:
HT Instruments
Numer katalogowy:
I-V500w

Profesjonalna instrukcja obsługi w j.polskim (89 stron).

Pomiar charakterystyki I-V

- Pomiar charakterystyki I-V modułów PV do 1500V/10A i do 1000V/15A,
- Pomiar mocy modułów i całych gałęzi,
- Napięcie rozwarcia (VOC) do 1500V,
- Prąd zwarcia (ISC) do 15A,
- Pomiar strumienia mocy promieniowania słonecznego za pomocą oddalonego czujnika HT304N,
- Pomiar temperatury otoczenia oraz panelu sondą PT300N,
- Bezprzewodowe środowisko pomiarowe dzięki oddalonej przystawce Solar02,
- Brak ograniczenia odległości przy pomiarach charakterystyk I-V z wykorzystaniem Solar02.

Dlaczego I-V500w?

- 1500V i 15A: pasujące również do najnowszych elektrowni z napięciem gałęzi do 1500V,
- Kompaktowe, lekkie z ekranem LCD: I-V500w wymaga tylko jednej osoby do obsługi, dzięki ekranowi i natychmiastowemu przesyłaniu wyników pomiarów z oceną OK lub NOT OK,
- Auto-sekwencja wielu gałęzi: wystarczy kilka sekund, aby zmierzyć, zapisać dane i przenieść się do następnej gałęzi,
- Łączność Wi-Fi: możliwość podłączenia smartfonu lub tabletu do zaimportowania danych i szczegółowej analizy pomiarów dzięki wyjątkowym funkcjom Asystent Rozwiązywania Problemów, Przeskocz oraz innych dostępnych w aplikacji APP HTANALYSIS™.

Multi-String Auto Sequence™

Dramatycznie skraca czas pomiaru gałęzi z łańcuchem modułów PV z użyciem nowych przewodów KITKELVIN. KITKELVIN dostarcza funkcję Auto Sekwencji do traserów charakterystyk HT w celu zredukowania czasu pomiaru nawet o 75%. KITKELVIN dostarcza 2 przewody dla pojedynczego operatora w celu przenoszenia z gałęzi na gałąź w tablicy rozdzielczej dla szybkiego wykonywania pomiarów. Auto-sekwencja: start, uzyskiwanie wyników, ręczny zapis, uzbrojenie. Komenda Start jest inicjowana automatycznie, gdy operator dołączy sondy pomiarowe do gałęzi lub modułu, V OC wyzwala następną sekwencję uzyskiwania wyników.

Wszystko, co jest potrzebne to zestaw przewodów pomiarowych KITKELVIN

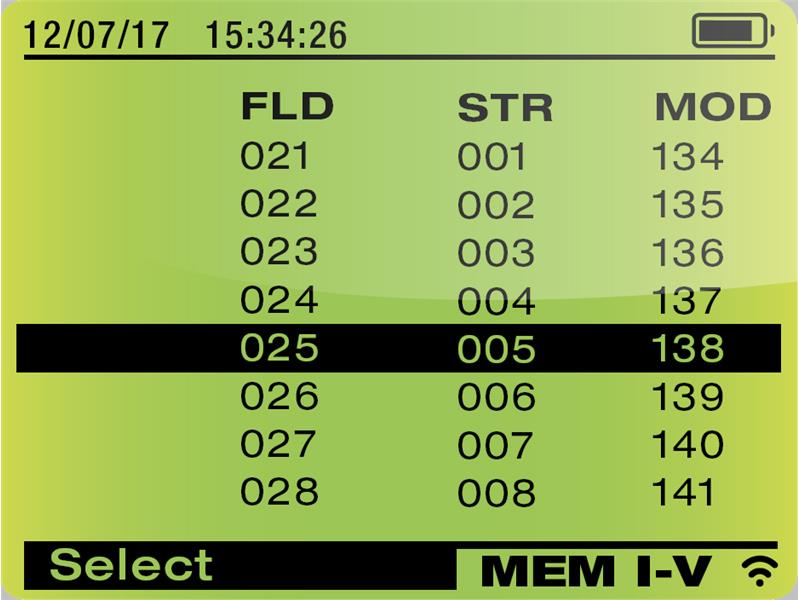

Pamięć i moduł bazy danych

Nie wymaga zewnętrznej pamięci. Wewnętrzna pamięć może zmagazynować do 249 charakterystyk I-V (128 punktów pomiarowych) i do 999 szybkich sprawdzeń VOC i ISC.

Intuicyjny interfejs użytkownika zapewnia łatwy dostęp do wszystkich zapisanych danych łącznie z charakterystykami I-V, krzywymi mocy i wartościami cyfrowymi w tabelach. W celu łatwego ustawienia pomiaru, przyrządy solarne HT magazynują do 30 typów modułów PV w celu zapewnienia, że mamy wszystkie typy paneli testowanych w terenie. Gdy jesteśmy już w terenie, jesteśmy gotowi do pracy przez cały dzień!

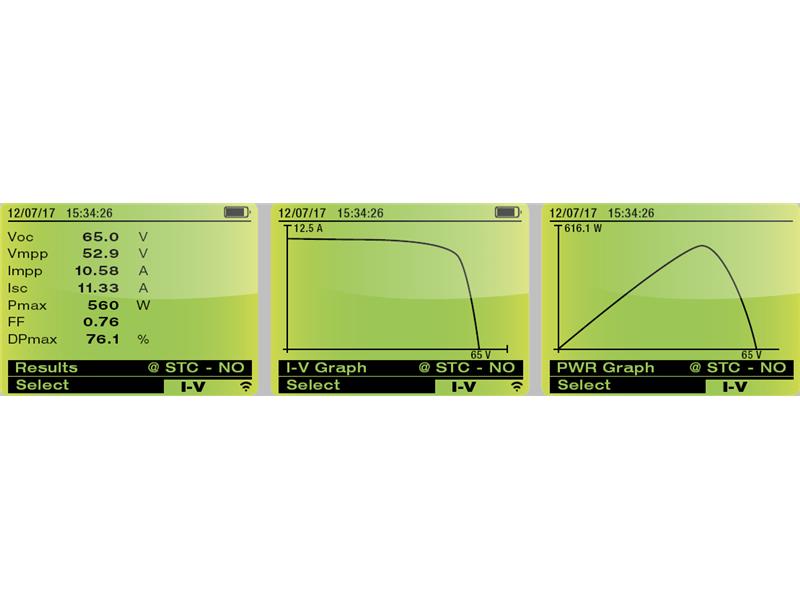

Wyniki pomiarów

Uzyskiwane dane I-V lub warunki działania (OPC) są rzeczywistymi danymi uzyskiwanymi podczas wykonywania pomiaru charakterystyki I-V. Tworząc charakterystykę panelu, pomiary środowiskowe (promieniowanie słoneczne i temperatura) przyrząd przekształca uzyskane punkty pomiarowe (OPC) i tworzy ekwiwalent STC (standardowe warunki pomiaru) do oceny, czy panel lub łańcuch działa zgodnie ze specyfikacją.

Tworzenie protokołu za pomocą programu TopView™

Pomiar systemu solarnego w terenie jest tylko początkiem zadania. Klient chce zobaczyć dowód, czy panele pracują zgodnie z obietnicami. TopView to program HT, który pozwala na tworzenie protokołu bez żadnego wysiłku.

Prosty import, wprowadzenie nazwy elektrowni, zapisanie pliku i udostępnienie poprzez chmurę HT Cloud™, możliwości analizy i opcje wyświetlania zgodne z preferencjami.

Można porównać gałęzie, łączyć tablice rozdzielcze, a nawet farmy rok do roku, aby uczynić opisywanie stanu elektrowni intuicyjnym i oczywistym.

Dodatkowo, TopView zawiera standardowe szablony dla uzyskania profesjonalnie wyglądających raportów z przystosowalnym logo i informacjami o firmie.

Dane techniczne

- Sprawność systemów fotowoltaicznych:
     - Pomiar charakterystyki I-V pojedynczych modułów lub całych gałęzi: do 1500V/10A lub do 1000V/15A,
     - Pomiar VOC i ISC pojedynczych modułów lub całych gałęzi: do 1500V/10A lub do 1000V/15A,
     - Bezprzewodowa współpraca z oddaloną przystawką SOLAR02,
     - Pomiar mocy strumienia promieniowania słonecznego za pomocą wzorcowego czujnika,
     - Pomiar temperatury otoczenia i modułu PV,
- Pamięć wewnętrzna: 249 charakterystyk I-V oraz 999 testów VOC-ISC,
- Kategoria pomiarowa: CAT III 300V,
- Wyświetlacz LCD z podświetleniem,
- Wbudowany interfejs WiFi,
- Możliwość zarządzania wbudowaną bazą danych modułów PV,
- Automatyczny wyłącznik zasilania,
- Pomoc na ekranie,
- Wymiary: 235x165x75mm,
- Waga: 1,2kg,
- Norma bezpieczeństwa: EC/EN61010-1.
