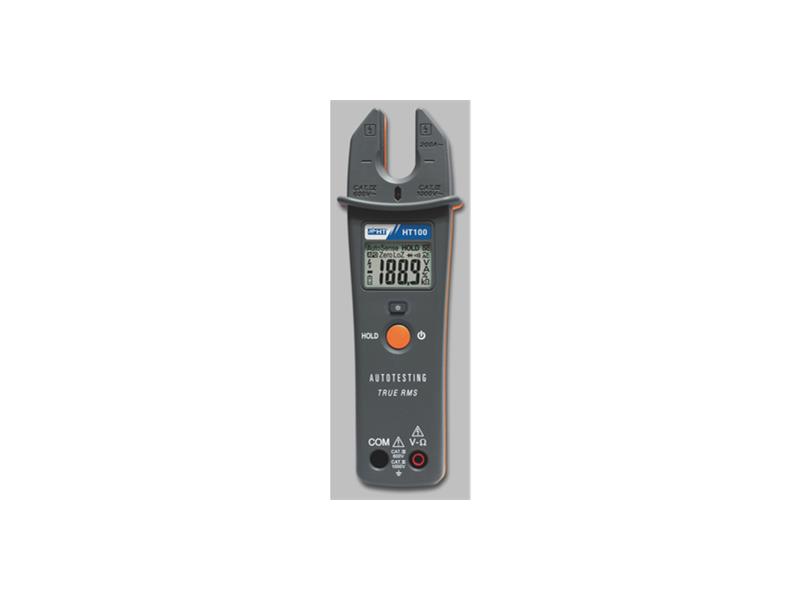

HT100 miernik z cęgami otwartymi

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalny miernik cęgowy HT100 jest przeznaczony do pomiaru prądów AC TRMS do 200A, jest zgodny z CAT IV 600V, CAT III 1000V, spełnia wymagania normy IEC/EN61010-1.

Jest wyposażony w "otwarte" cęgi i posiada wyświetlacz z maksymalnym odczytem 9999, funkcje "Voltsense" i Data HOLD, podświetlenie wyświetlacza ułatwia odczyty w warunkach słabego oświetlenia.

Wykonuje również pomiary napięcia AC/DC, rezystancji, test ciągłości i test diody.

Funkcja automatycznego wyłączenia zasilania pozwala chronić energię baterii.

Cechy szczególne

• Pomiar TRMS
• Pomiar prądu AC do 200A
• Napięcia AC/DC do 1000AV
• Funkcja "Voltsense" do wykrywania napięcia AC
• Rezystancja
• Test ciągłości z brzęczykiem
• Test diody
• Automatyczna zmiana zakresów
• Data HOLD
• Podświetlenie wyświetlacza
• Automatyczny wyłącznik zasilania

Dane techniczne

Dane elektryczne

Napięcie DC (automatyczna zmiana zakresów)
Zakresy:

• 2,2V ÷ 1000,0V
• -0,7V ÷ -1000,0V

Rozdzielczość: 0,1V
Dokładność: ±(0,3% odczytu + 2 cyfry)
Impedancja wejściowa: >6kΩ, około 420kΩ (przy 1000V)
Wytrzymałość: 1000VDC/ACrms

Napięcie AC (automatyczna zmiana zakresów)
Zakres: 1,3V ÷ 1000,0V
Rozdzielczość: 0,1V
Dokładność (*):

• ±(0,9% odczytu + 3 cyfry) (50 ÷ 60Hz)
• ±(1,5% odczytu + 3 cyfry) (61 ÷ 500Hz)

Impedancja wejściowa: >6kΩ, około 420kΩ (przy 1000V)
Wytrzymałość: 1000VDC/ACrms

Funkcja "Voltsense"
pomiar napięcia w zakresie 80V ÷ 1000V AV, 50 ÷ 60Hz
(*) Dokładności w odniesieniu do przebiegów sinusoidalnych. Dla przebiegów nie sinusoidalnych należy uwzględnić:

• Dodać 3,0% odczytu dla 1,0 ≤ CF < 2,0
• Dodać 5,0% odczytu dla 2,0 ≤ CF < 2,5
• Dodać 8,0% odczytu dla 2,5 ≤ CF < 3,0

VF = współczynnik szczytu

Prąd AC TRMS (automatyczna zmiana zakresów)
Zakres: 1,5A ÷ 200,0A
Rozdzielczość: 0,1A
Dokładność (*): ±(3% odczytu + 5 cyfr)
Pasmo: 50 ÷ 60Hz
Wytrzymałość: 200Arms
Wpływ sąsiadujących przewodników: <0,08A/A
(*) Dokładności w odniesieniu do przebiegów sinusoidalnych. Dla przebiegów nie sinusoidalnych należy uwzględnić:

• Dodać 3,0% odczytu dla 1,0 ≤ CF < 2,0
• Dodać 5,0% odczytu dla 2,0 ≤ CF < 2,5
• Dodać 8,0% odczytu dla 2,5 ≤ CF < 3,0

VF = współczynnik szczytu

Rezystancja i test ciągłości (automatyczna zmiana zakresów)
Zakres: 0 ÷ 9999Ω
Rozdzielczość: 1Ω
Dokładność (*): ±(0,9% odczytu + 2 cyfry)
Brzęczyk: ≤25Ω
Wytrzymałość: 1000VDC/ACrms
Maksymalne napięcie rozwarcia: 1,6V

Test diody
Zakres: 0,4 ÷ 0,8V
Rozdzielczość: 0,1V
Dokładność (*): ±(1% odczytu + 3 cyfry)
Wytrzymałość: 1000VDC/ACrms

Dane ogólne

Dane mechaniczne

• Wymiary: 193 x 54 x 31mm
• Waga (z bateriami): 280g
• Max średnica przewodnika: 16mm

Zasilanie

• Typ baterii: 2x1,5V alkaliczne typu AAA LR03
• Wskazanie rozładowania baterii: piktogram na wyświetlaczu
• Czas pracy z baterii: około 300 godzin
• Automatyczne wyłączenie: po około 20 min braku aktywności

Wyświetlacz

• Charakterystyka: 4 LCD (max 9999), punkt dziesiętny, wskazanie symbolu jednostki i podświetlenie
• Szybkość próbkowania: 2 razy/sek
• Typ konwersji: TRMS

Warunki klimatyczne

• Temperatura odniesienia: 23°C ± 5°C
• Temperatura pracy: 0 ÷ 50 °C
• Wilgotność pracy: <80% RH
• Temperatura magazynowania: -20 ÷ 60 °C
• Wilgotność magazynowania: <80% RH

Normy związane

• Bezpieczeństwo: IEC/EN 61010-1, IEC/EN61010-2-032/-2-033
• EMC: IEC/EN61326-1
• Izolacja: podwójna
• Stopnień zapylenia: 2
• Max wysokość użytkowania: 2000m
• Kategoria instalacji: CAT IV 600V, CAT III 1000V do ziemi
