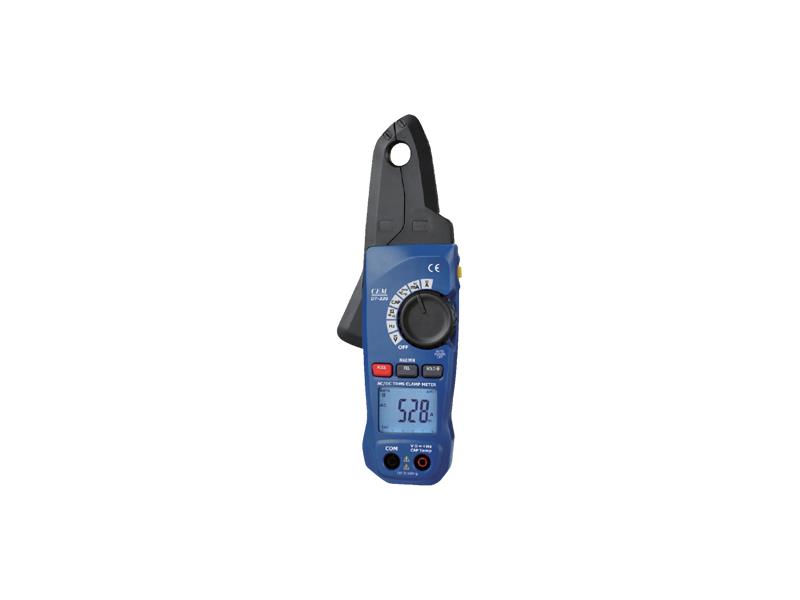

DT-339 miniamperomierz cęgowy AC/DC do 80A

Profesjonalna instrukcja obsługi w języku polskim.

DT-339 jest nową konstrukcją przyrządu do pomiaru prądu, napięcia, rezystancji, etc.. Istotne zalety miernika to mała obudowa mieszcząca się idealnie w dłoni, niewielkie szczęki specjalnie ukształtowane tak, aby ułatwić podłączenie w ciasnych przestrzeniach oraz duży podświetlany wyświetlacz ułatwiający odczyt.

Przyrząd posiada zakres mA z wysoką rozdzielczością 1mA umożliwiającą pomiar prądów upływu. Jest wyposażony w funkcję Data Hold umożliwiającą zamrożenie wyniku na wyświetlaczu oraz funkcję Auto Power Off oszczędzającą energię baterii.

Przyrząd umożliwia pomiary prądów AC oraz DC

Dużą wszechstronność przyrządu zapewnia szeroki zakres pomiarowy prądu od bardzo małych 1mA wartości do stosunkowo dużego prądu 80A.

Konstrukcja jest zgodna z normami bezpieczeństwa IEC 61010-2-032, kategorią przepięciową CAT III 600V oraz stopniem zapylenia 2

Cechy szczególne

• Mały rozmiar szczęk z rozwarciem 18mm
• Rozdzielczość 1mA
• Pomiary True RMS
• Funkcja pomiaru temperatury termoparą typu K
• Pomiar prądu AC i DC
• Zapewnia szeroki zakres pomiaru prądu od mA do 80A
• Spełnia wymagania normy IEC 61010-2-032, CAT III 600V i stopień zapylenia 2
• Licznik przetwornika 5000
• Funkcje Auto Power Off i Data Hold
• Funkcje PeakHold, Max/Min, Relative
• Pomiar pojemności i częstotliwości
• Wbudowana latarka LED

Dane techniczne

Prąd AC True RMS
Zakres    Rozdzielczość          Dokładność
5000mA      1mA          ±(2,8% odczytu + 25 cyfr)
80,0A        100mA        ±(3% odczytu + 8 cyfr)
Zakresy prądów AC są specyfikowane od 3% do 100% zakresu
Wytrzymałość wejścia: max 80A
Zakres częstotliwości: 50Hz do 60Hz True RMS

Prąd DC
Zakres      Rozdzielczość        Dokładność
5000mA      1mA           ±(2,8% odczytu + 25 cyfr)
80,0A        100mA         ±(3% odczytu + 8 cyfr)
Zakresy prądów DC są specyfikowane od 3% do 100% zakresu
Wytrzymałość wejścia: max 80A

Napięcie DC (Automatyczna zmiana zakresów)
Zakres      Rozdzielczość         Dokładność
500,0mV     0,1mV         ±(0,8% odczytu + 5 cyfr)
5,000V         1mV           ±(1,0% odczytu + 3 cyfry)
50,00V        10mV          ±(1,0% odczytu + 3 cyfry)
500,0V        100mV        ±(1,0% odczytu + 3 cyfry)
600V            1V             ±(2,0% odczytu + 3 cyfry)
Wytrzymałość wejścia: max 600V DC

Napięcie AC True RMS (Automatyczna zmiana zakresów)
Zakres        Rozdzielczość        Dokładność
500,0mV       0,1mV        ±(1,0% odczytu + 10 cyfr)
5,000V          1mV          ±(1,5% odczytu + 5 cyfr)
50,00V         10mV          ±(1,5% odczytu + 5 cyfr)
500,0V         100mV        ±(1,5% odczytu + 5 cyfr)
600V             1V             ±(2,0% odczytu + 8 cyfr)
Zakresy napięcia AC są specyfikowane 3% do 100% zakresu
Częstotliwość AC: 50Hz do 400Hz
Wytrzymałość wejścia: max 600V AC rms

Rezystancja (Automatyczna zmiana zakresów)
Zakres         Rozdzielczość       Dokładność
500Ω               0,1Ω         ±(1,0% odczytu + 4 cyfry)
5,000kΩ           1Ω           ±(1,5% odczytu + 2 cyfry)
50,00kΩ          10Ω           ±(1,5% odczytu + 2 cyfry)
500,0kΩ          100Ω         ±(1,5% odczytu + 2 cyfry)
5,000MΩ          1kΩ          ±(2,5% odczytu + 5 cyfr)
50,00MΩ         10kΩ         ±(3,5% odczytu + 5 cyfr)
Wytrzymałość wejścia: 250V DC lub 250V AC rms

Pojemność (Automatyczna zmiana zakresów)
Zakres          Rozdzielczość     Dokładność
5,000nF           1pF           ±(5,0% odczytu + 30 cyfr)
50,00nF          10pF          ±(5% odczytu + 20 cyfr)
500,0nF          0,1nF         ±(3% odczytu + 5 cyfr)
5,000µF          1nF            ±(3% odczytu + 5 cyfr)
50,00µF          10nF          ±(3% odczytu + 5 cyfr)
500,0µF          0,1µF         ±(5% odczytu + 5 cyfr)
Wytrzymałość wejścia: 250V DC lub 250V AC rms

Częstotliwość (Automatyczna zmiana zakresów)
Zakres           Rozdzielczość    Dokładność
5,000Hz          0,001Hz      ±(1,2% odczytu + 3 cyfry)
50,00Hz           0,01Hz       ±(1,2% odczytu + 3 cyfry)
500,0Hz            0,1Hz        ±(1,2% odczytu + 3 cyfry)
5,000kHz           1Hz          ±(1,2% odczytu + 3 cyfry)
50,00kHz          10Hz          ±(1,2% odczytu + 3 cyfry)
500,0kHz         100Hz         ±(1,2% odczytu + 3 cyfry)
5,000MHz          1kHz         ±(1,2% odczytu + 3 cyfry)
10,00MHz         10kHz        ±(1,5% odczytu + 3 cyfry)
Czułość: >15V RMS
Wytrzymałość wejścia: 250V DC lub 250V AC rms

Temperatura
Zakres                Rozdzielczość           Dokładność
-20°C ÷ +760°C      0,1/1°C        ±(3,0% odczytu + 5°C)
Sensor: termopara typu K
Wytrzymałość wejścia: 250V DC lub 250V AC rms

Dioda

• prąd przewodzenia DCA około 1,5mA,
• napięcie rozwarcia max 3V
• pomiar spadku napięcia na diodzie w kierunku przewodzenia

Ciągłość

• prąd pomiarowy max 0,35mA
• ciągły sygnał dźwiękowy dla rezystancji mniejszej niż (<35Ω ±5Ω)
• wytrzymałość wejścia: 250V DC lub 250V AC rms

Informacje ogólne

• Rozwarcie szczęk: około 18mm
• Wskazanie rozładowania baterii: "BAT" na wyświetlaczu
• Przekroczenie zakresu: "OL" na wyświetlaczu
• Szybkość pomiaru: nominalnie 3 razy/sek.
• Impedancja wejściowa: 10MΩ (VDC i VDC)
• Wyświetlacz: LCD licznik 5000
• Temperatura pracy: -10°C do 50°C
• Temperatura magazynowania: -30°C do 60°C
• Wilgotność względna: 90% (0°C do 30°C), 75% (30°C do 40°C), 45% (40°C do 50°C)
• Wysokość pracy: do 3000m
• Kategoria przepięciowa: CAT III 600V
• Bateria: 2 szt. 1,5V typu AAA
• Automatyczny wyłącznik: po ok. 30min.
