Dali T1-M Kamera termowizyjna 160x120

Profesjonalna instrukcja obsługi w języku polskim.

Kamera T1-M to kompaktowa kamera termowizyjnych posiadające sensor IR o rozdzielczości 160x120px.

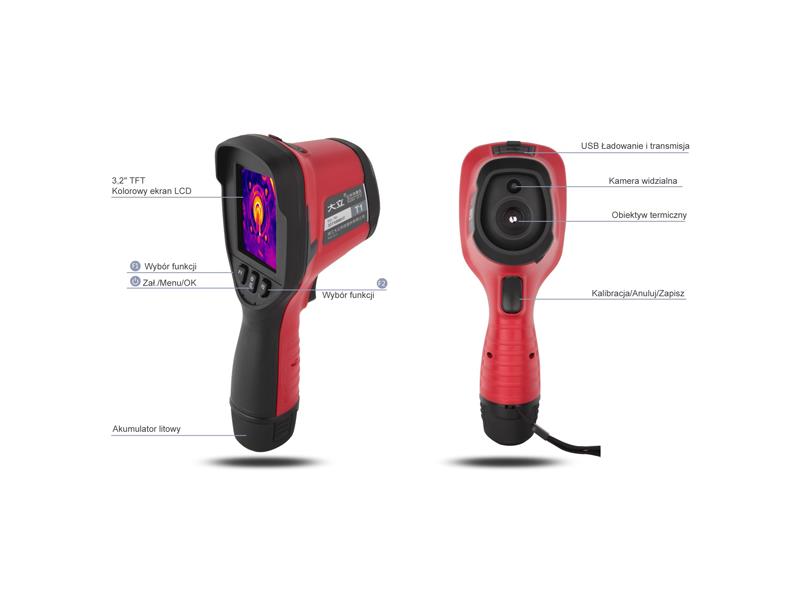

Jest wyposażona w duży 3,2" kolorowy ekran LCD TFT, posiada wbudowaną pamięć do gromadzenia zdjęć obrazów termicznych i widzialnych oraz jest wyposażona w nowoczesny akumulator litowy.

Doskonałe narzędzie do diagnostyki instalacji fotowoltaicznych
(wykrywanie hot spot-ów w modułach oraz przegrzewających się złącz kabli).
Do badań profilaktycznych minimalizujących ryzyko pożaru instalacji PV.

Kamera z serii T1-M jest jedną z najbardziej ekonomicznych kamer termowizyjnych dostępnych na rynku.

Będące na wyposażeniu oprogramowanie pozwala na tworzenie protokołów oraz ich eksport do formatu WORD.

Kamery termowizyjne T1-M są uniwersalnym narzędziem diagnostycznym stosowanym w zapobieganiu uszkodzeń dla szerokiej gamy urządzeń, są powszechnie stosowane do badań w trakcie przeglądów lub odbiorów.

Cechy szczególne

• Zakres pomiaru temperatury: -20°C ÷ +250°C,
• Automatyczny pomiar temperatury:
  - stały punkt centralny obrazu,
  - wyszukiwanie najgorętszego punktu obrazu,
  - wyszukiwanie najzimniejszego punktu obrazu,
• Do wyboru 4 palety kolorów do prezentacji zdjęć termowizyjnych,
• Dodatkowo wbudowany sensor do zdjęć widzialnych,
• Obiektyw o standardowym kącie widzenia,
• Stała ogniskowa obiektywu (nie wymaga regulacji ostrości),
• Duża wbudowana pamięć,
• Zapis obrazów w formacie BMP,
• Interfejs USB typu C do ładowania kamery i transmisji wyników do PC,
• Program do analizy wyników i generowania protokołów,
• Odporność na wibracje i upadki,
• Niewielkie gabaryty i waga.

Dane techniczne

Charakterystyka detektora

• Typ detektora: nie chłodzony mikrobolometer FPA,
• Rozmiar matrycy: 160x120,
• Zakres spektralny: 8 ÷ 14µm,
• Czułość termiczna: ≤0,06° przy 30°C,
• Częstotliwość ramki: 60Hz.

 Obiektyw

• Kąt widzenia: 28° x 37°,
• Zakres ostrości: 0,2m ÷ ∞,
• Regulacja ostrości: stała ostrość.

Charakterystyka obrazu

• Rozdzielczość przestrzenna (IFOV): 4,4 mrad,
• Wbudowana kamera CCD (obrazu widzialnego).

Ekran

• Wyświetlacz LCD: 3,2" LCD, 240 x 320px,
• Palety kolorów: 4 palety do wyboru (Iron red, raibow, black hot, white hot),
• Regulacja obrazu: automatyczna,
• Typ prezentowanego obrazu: szybkie przełączanie między obrazami IR lub CCD.

Pomiary

• Zakres temperaturowy: -20°C ÷ +250°C,
• Dokładność: ±2°C lub ±2% odczytu (większa wartość),
• Korekcja pomiaru temperatury,
• Tryb pomiaru:
  - 1 stały punkt centralny,
  - śledzenie najgorętszego/najzimniejszego punktu,
  - alarm (dźwiękiem, kolorem),
• Funkcje ustawień: czas/data, jednostka temperatury, język komunikatów,
• Nastawa emisyjności w zakresie od 0,01 do 1,00.

Gromadzenie obrazów

• Pamięć: wbudowana,
• Tryb zapisu: zapis ręczny, zapis obrazów IR,
• Format plików BMP łącznie z zawartymi danymi pomiarowymi termicznymi.

Zasilanie

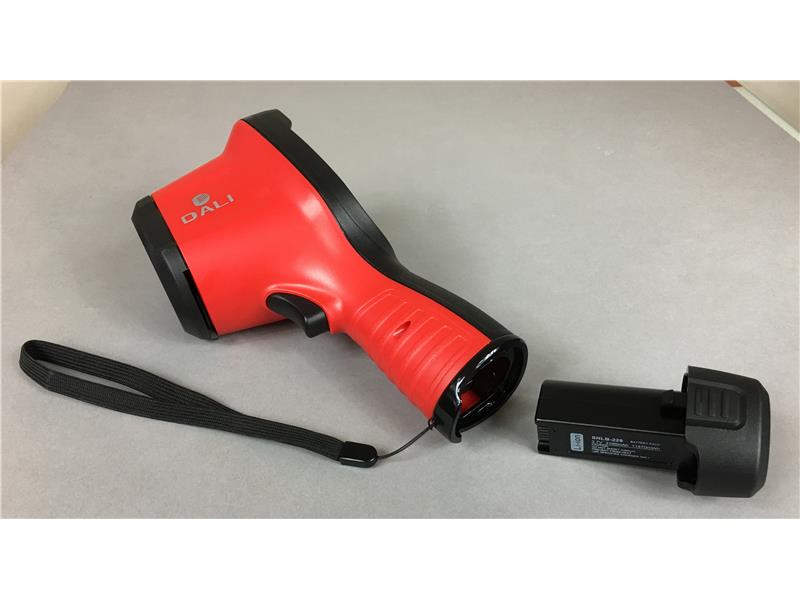

• Typ akumulatora: Li-Ion,
• Czas pracy z akumulatora: 3 godziny,
• Tryb ładowania akumulatora: USB,
• Oszczędzanie energii: wygaszacz ekranu i automatyczny wyłącznik zasilania.

Warunki środowiskowe

• Temperatura pracy: -15°C ÷ +50°C,
• Temperatura magazynowania: -25° ÷ +60°C,
• Wilgotność pracy i magazynowania: <90% RH bez kondensacji,
• Szczelność: IP54,
• Odporność na wibracje: 2g, IEC60068-2-6,
• Odporność na uderzenia: 30g, IEC60068-2-27,
• Odporność na upadki: 1,5m, IEC60068-2-32.

Specyfikacja bezpieczeństwa

• EMC: zgodne z CE/FCC,
• Substancje niebezpieczne: spełnia wymagania RoHS/PAH.

Charakterystyka fizyczna

• Waga: 510g,
• Wymiary: 240x88x135mm.

Interfejs

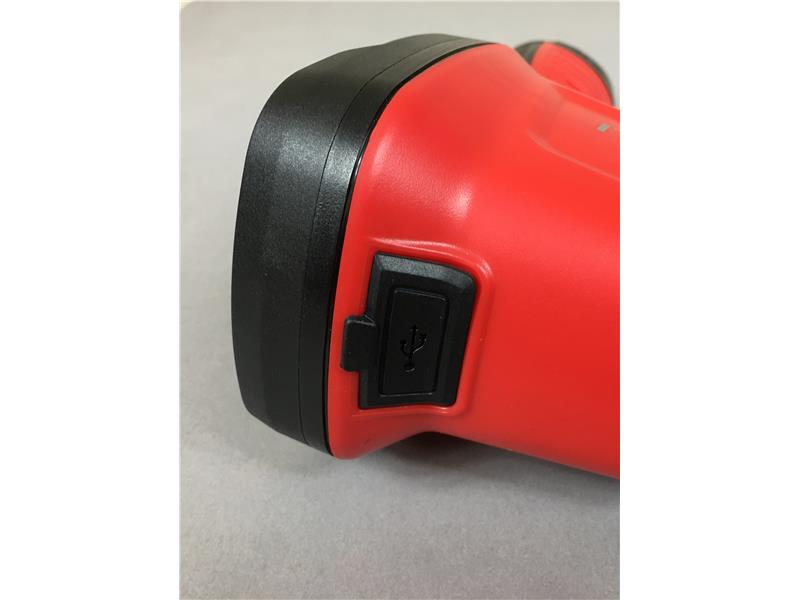

•  USB typ C: zasilanie i transmisja danych
