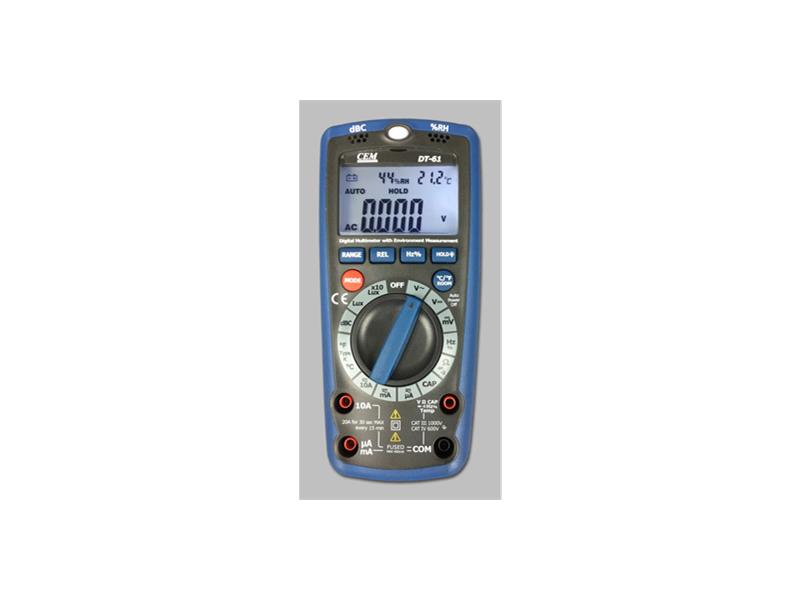

DT-61 Miernik z pomiarami środowiskowymi

Profesjonalna instrukcja obsługi w języku polskim.

6 w 1 cyfrowy multimetr z pomiarami środowiskowymi

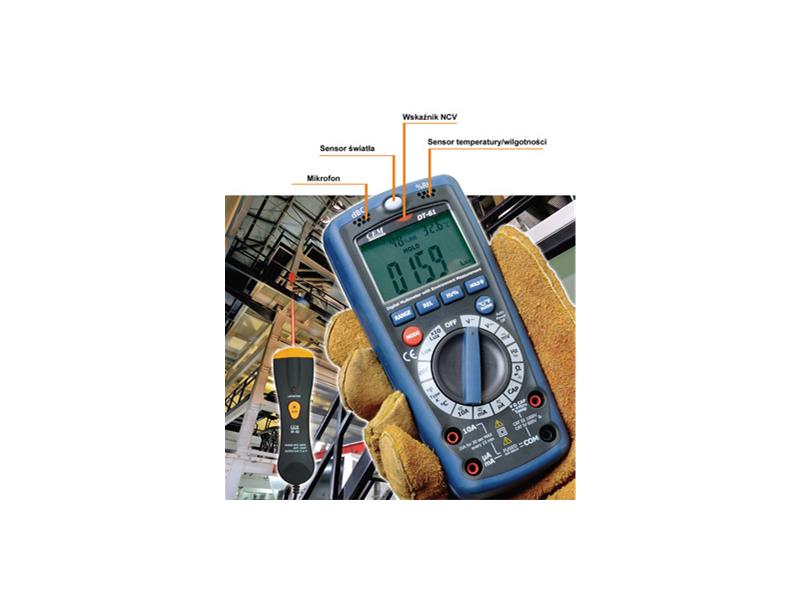

Multimetr został tak skonstruowany, aby łączyć funkcje miernika poziomu dźwięku, miernika światła, miernika wilgotności, miernika temperatury oraz bezdotykowego detektora napięcia AC.

Jest to idealny wielofunkcyjny przyrząd z ogromną ilością praktycznych zastosowań dla profesjonalistów oraz użytku domowego.

Miernik poziomu dźwięku może być używany do pomiaru hałasu w fabrykach, szkołach, biurach i domu, etc, do sprawdzania akustyki w studiach, audytoriach oraz instalacjach Hi-Fi.

Funkcja pomiaru światła jest używana do pomiaru natężenia oświetlenia w terenie. Posiada pełną korekcję cosinusową dla kątowego padania światła. Czujnik światła używany w mierniku jest bardzo stabilny, jest to dioda krzemowa o długim czasie życia.

Czujnik wilgotności/temperatury wykorzystuje półprzewodnikowy czujnik wilgotności oraz termoparę typu K

Funkcje multimetru zawierają ACV, DCV, ACA, DCA, rezystancję, pojemność, częstotliwość, cykl pracy, test diody, test ciągłości oraz bezdotykowy detektor napięcia NCV.

Cechy szczególne

• 6 mierników w 1 obudowie
• Multimetr
• Miernik poziomu dźwięku
• Miernik światła
• Miernik wilgotności
• Miernik temperatury
• Bezdotykowy detektor napięcia AC (NCV)
• Bezpieczna konstrukcja spełniająca wymogi CAT III 1000V i CAT IV 600V
• Podwójna obudowa
• Wyświetlacz LCD z podświetleniem
• Przetwornik 4000
• Automatyczna zmiana zakresów
• Funkcje Data Hold oraz REL
• Automatyczny wyłącznik zasilania
• Wymiary: 170mm x 79mm x 50mm
• Waga: 342g

Dane techniczne

• Wyświetlacz: 3 4/5 cyfry z licznikiem do 4000 LCD z podświetleniem
• Polaryzacja: automatyczna ze wskazaniem (-) dla polaryzacji ujemnej
• Sygnalizacja przekroczenia zakresu: "0L"
• Wskazanie rozładowania baterii: piktogram na wyświetlaczu
• Szybkość pomiaru: nominalnie 3 razy/sek.
• Warunki środowiskowe pracy: 0°C ÷ 40°C przy < 70%RH
• Temperatura magazynowania: -10°C ÷ 70°C przy < 80%RH
• Zasilanie: bateria 9V typu NEDA1604 lub 6F22
• Wymiary: 170 x 78 x 48mm
• Waga: 335g
• Dokładności podano dla warunków 18°C do 28°C przy <70%RH

Miernik dźwięku

• Zakres pomiarowy: 35 do 100dB
• Rozdzielczość: 0,1dB
• Typowy zakres częstotliwości: 30Hz ÷ 10kHz
• Ważenie częstotliwości: według krzywej C
• Ważenie czasu: Fast (szybkie)
• Dokładność: ±5dB dla poziomu dźwięku 94dB, sinusoida 1kHz
• Mikrofon: pojemnościowy

Światło

• Zakresy pomiarowe: 4 000, 40 000Lux (dla zakresu 40000 odczyt x10)
• Przekroczenie zakresu: "0L"
• Dokładność: ±5% odczytu + 10 cyfr (kalibrowane wg wzorcowej lampy żarowej o temperaturze barwowej 2856K)
• Powtarzalność: ±2%
• Charakterystyka temperatury: ±0,1%/°C
• Foto detektor: jedna krzemowa fotodioda z filtrem

Test diody i ciągłości

• Test diody: prąd pomiarowy 1,4mA, napięcie rozwarcia 2,8V DC
• Test ciągłości: sygnał brzęczyka dla rezystancji <50Ω
• Wytrzymałość napięciowa: 600VDC lub AC rms

Temperatura/wilgotność

Pomiar temperatury termoparą typu K

• Zakres: -20°C ÷ 750°C
• Rozdzielczość: 1°C
• Dokładność: 3% odczytu + 5 cyfr
• Wytrzymałość: 250VDC lub ACrms

Pomiar temperatury pomieszczeń

• Zakres: 0°÷50°C
• Rozdzielczość: 0,1°C
• Dokładność: 3% odczytu + 5 cyfr

Pomiar wilgotności pomieszczeń

• Zakres: 33%RH ÷ 99%RH
• Rozdzielczość: 1%RH
• Dokładność: 3% odczytu + 5 cyfr

Napięcie DC (automatyczna zmiana zakresów)
Zakres      Rozdzielczość       Dokładność
400,0mV      0,1mV        ±(1% odczytu + 4 cyfry)
4,000V        1,0mV         ±(1% odczytu + 4 cyfry)
40,00V        10mV          ±(1% odczytu + 4 cyfry)
400,0V        100mV        ±(1,5% odczytu + 4 cyfry)
600V            1V             ±(1,5% odczytu + 4 cyfry)
Impedancja wejściowa: 10MΩ
Wytrzymałość: 600VDC i ACrms

Napięcie AC (automatyczna zmiana zakresów, za wyjątkiem zakresu 400mV)
Zakres      Rozdzielczość       Dokładność
400,0mV       0,1mV        ±(1% odczytu + 4 cyfry)
4,000V          1,0mV        ±(1% odczytu + 4 cyfry)
40,00V           10mV        ±(1% odczytu + 4 cyfry)
400,0V         100mV        ±(1,5% odczytu + 4 cyfry)
600V               1V           ±(1,5% odczytu + 4 cyfry)
Impedancja wejściowa: 10MΩ
Zakres częstotliwości: 50 do 400Hz
Wytrzymałość: 600VDC i ACrms

Prąd DC (automatyczna zmiana zakresów, dla µA i mA)
Zakres        Rozdzielczość       Dokładność
400,0µA         0,1µA         ±(1,0% odczytu + 2 cyfry)
4000µA          1,0µA         ±(1,0% odczytu + 2 cyfry)
400mA           100µA        ±(1,2% odczytu + 2 cyfry)
10,00A           10mA         ±(2,0% odczytu + 5 cyfr)
Zabezpieczenie: bezpieczniki 500mA/660V; 10A/600V
Max wejście: 400mA DC lub ACrms na zakresach µA/mA, 10A DC lub AC na zakresie 10A

Prąd AC (automatyczna zmiana zakresów, dla µA i mA)
Zakres        Rozdzielczość       Dokładność
400,0µA          0,1µA        ±(1,2% odczytu + 2 cyfry)
4000µA           1,0µA        ±(1,2% odczytu + 2 cyfry)
400mA           100µA        ±(1,5% odczytu + 2 cyfry)
10,00A            10mA        ±(2,0% odczytu + 5 cyfr)
Zabezpieczenie: bezpieczniki 500mA/660V; 10A/600V
Max wejście: 400mA DC lub ACrms na zakresach µA/mA, 10A DC lub AC na zakresie 10A

Rezystancja (automatyczna zmiana zakresów)
Zakres        Rozdzielczość        Dokładność
400,0Ω            0,1Ω           ±(1,5% odczytu + 4 cyfry)
4,000kΩ          1,0Ω           ±(1,5% odczytu + 2 cyfry)
40,00kΩ           10Ω           ±(1,5% odczytu + 2 cyfry)
400,0kΩ           100Ω          ±(1,5% odczytu + 2 cyfry)
4,000MΩ          10kΩ          ±(2,0% odczytu + 2 cyfry)
40,00MΩ           1MΩ          ±(2,5% odczytu + 2 cyfry)
Wytrzymałość: przez 15 sek. maksymalnie 250VDC lub ACrms na wszystkich zakresach
Max napięcie rozwarcia: 2,8V

Pojemność (automatyczna zmiana zakresów)
Zakres         Rozdzielczość        Dokładność
50,00nF            10pF          ±(5,0% odczytu + 7 cyfr)
500,0nF            0,1nF         ±(3,0% odczytu + 3 cyfry)
5000µF              1nF           ±(3,0% odczytu + 3 cyfry)
50,00µF            10nF          ±(3,0% odczytu + 3 cyfry)
100,0µF            0,1µF         ±(4,0% odczytu + 5 cyfr)
Wytrzymałość: 600V DC lub ACrms

Częstotliwość (automatyczna zmiana zakresów)
Zakres           Rozdzielczość       Dokładność
5,000Hz           0,001Hz        ±(1,2% odczytu + 3 cyfry)
50,00Hz            0,01Hz         ±(1,2% odczytu + 3 cyfry)
500,0Hz             0,1Hz          ±(1,2% odczytu + 3 cyfry)
5,000kHz             1Hz           ±(1,2% odczytu + 3 cyfry)
50,00kHz            10Hz          ±(1,2% odczytu + 3 cyfry)
500,0kHz            100Hz         ±(1,2% odczytu + 3 cyfry)
10,00MHz            1kHz          ±(1,5% odczytu + 4 cyfry)
Czułość: >0,5V RMS dla <1MHz
Czułość: >3V RMS dla >1MHz
Wytrzymałość wejścia: 250V DC lub ACrms

Wartości graniczne wejść
Funkcja                             Wartość max
VDC lub VAC                    600V DC/AC rms
mA AC/DC 500mA         660V szybki bezpiecznik
Częstotliwość                   600V DC/AC rms
Rezystancja                     600V DC/AC rms
Pojemność                       600V DC/AC rms
Cykl Pracy                        600V DC/AC rms
Test diody                        600V DC/AC rms
Ciągłość                           600V DC/AC rms
Temperatura                    250V DC/AC rms
