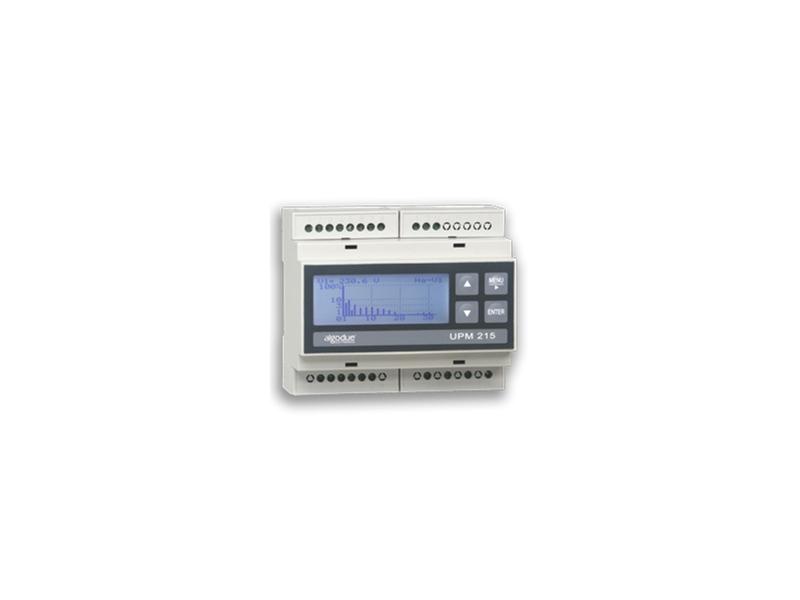

Cechy szczególne:
- kompaktowy wymiar 6 modułów DIN,
- pełne dwukierunkowe pomiary (czterokwadrantowe),
- wyświetlacz graficzny LCD o doskonałej czytelności,
- monitorowanie prądu w przewodzie neutralnym,
- analiza THD oraz składowych harmonicznych do 31,
- obliczenie zapotrzebowania na prąd i moc dla okresu definiowanego przez użytkownika,
- wbudowana pamięć 128 lub 512kB,
- programowana rejestracja Min/Max/Avg oraz energii,
- nie wymagane przekładniki napięciowe do 600Vac,
- programowane wartości przekładni przekładników prądowych i napięciowych,
- na wyposażeniu bezpłatny program WINTOOL,
- opcjonalny rozbudowany program DEDALO.

Opis ogólny:
UPM215 jest wielofunkcyjnym przyrządem z zaawansowanymi możliwościami funkcjonalnymi, jest przeznaczony do pomiarów parametrów elektrycznych. UPM215 uzyskuje dokładne wartości True RMS i prezentuje je na graficznym wyświetlaczu LCD lub wysyła poprzez port komunikacyjny. Cztery, lub więcej parametrów wyświetlanych jednocześnie, dają pełen wgląd na sytuację systemu już na pierwszy rzut oka. Przyrząd wykonuje czysto graficzne funkcje: prezentację spektrum harmonicznych, wykresy wskazowe, etc. UPM215 zapamiętuje wartości minimalne, maksymalne oraz średnie dla ośmiu wybranych parametrów oraz wartości dziennego zużycia energii. Prosta struktura menu czyni przyrząd łatwym w obsłudze i pozwala na szybkie sprawdzenie ustawień przyrządu oraz statusu pamięci. Podświetlany wyświetlacz LCD jest bardzo efektywny i gwarantuje doskonałą czytelność we wszystkich warunkach oświetlenia. Przyrząd zastępuje wiele istniejących mierników analogowych, jak również mierniki jednofunkcyjne. Możliwości oferowane przez przyrząd czynią go idealnym dla pracy samodzielnej lub w systemie do zarządzania energią.

Zalety:
- UPM215 dostarcza setki dokładnych pomiarów wartości True RMS przy niskiej cenie,
- UPM215 oferuje kompletną i dokładną informację o obciążeniu: oblicza prąd neutralny i wykonuje rejestrację obciążenia w funkcji czasu. Dane te są zasadnicze dla wykrywania przeciążeń sieci i optymalizacji obwodów,
- dostarcza informację o wartości średniej i szczytowej prądu oraz zapotrzebowaniu na moc, która pozwala opracować prawidłową strategię w celu uniknięcia niekontrolowanych szczytów poboru mocy i w konsekwencji kar,
- poprzez port komunikacyjny jest możliwe odczytanie i rejestrowanie na PC profili zużycia energii, rejestrowanie trendów wartości, raportowanie zdarzeń i alarmów, przydział kosztów oraz tworzenie raportów, jak również identyfikacja krytycznych wartości.

Zastosowania:
- rozdzielnie, elektrownie, centra sterownia napędami, etc.,
- monitorowanie mocy i systemy kontroli,
- monitorowanie obciążenia od pojedynczych maszyn,
- zarządzanie zapotrzebowaniami,
- monitorowanie harmonicznych,
- pomiary zdalne oraz przydział kosztów.

Główne funkcje:
Pomiary:
- jedno- oraz trójfazowe trzy- lub czteroprzewodowe niesymetryczne obciążenia,
- pomiar True RMS zapewnia dokładny pomiar nawet dla odkształconych przebiegów,
- w pełni dwukierunkowe pomiary (czterokwadrantowe),
- napięcia, prądy, współczynniki mocy, częstotliwość, energie, wartości Min/Max, zapotrzebowania i inne,
- indywidualne oraz całkowite odkształcenia napięć i prądów do 31 składowej,
- bezpośredni pomiar napięcia do 600Vac,
- programowane wartości przekładni przekładników prądowych i napięciowych,
Wbudowana pamięć:
- nieulotna pamięć 128 lub 512kB do magazynowania wyników,
- programowany czas startu/stopu rejestracji,
- wybierany tryb rejestracji: do zapełnienie lub na okrągło,
- rejestracja Min/Max/Avg programowana co 1, 5, 10, 15, 30, 60 minut dla aż do ośmiu wybranych parametrów,
- rejestracje zużycia energii całkowitej i dziennej są magazynowane dla ponad 300 dni.
Komunikacja:
- port z optoizolacją RS232 lub RS485,
- wybierany protokół MODBUS lub A2 ASCII,
- programowana szybkość transmisji aż do 57600 bodów.
Wejścia i wyjścia:
- do 4 wyjść cyfrowych do pulsowania energii lub do wyzwalania alarmów,
- na żądanie wejście do podłączenia cewek Rogowskiego.
Inne:
- transmisja kształtu przebiegu poprzez port komunikacyjny. Funkcja ta pozwala na prezentację graficzną na PC trzech napięć oraz trzech prądów z 128 próbkami na okres,
- zegar czasu rzeczywistego z podtrzymaniem bateryjnym,
- obliczenie wartości pojemności baterii kondensatorów do kompensacji współczynnika mocy.

Dane techniczne:
Zasilanie
- napięcie znamionowe: 115Vac +15% -20% 230Vac +15% -20% 65÷250Vac / 90÷250Vdc,
- pobór mocy: max 2VA.
Wejścia napięciowe
- maksymalne mierzone napięcie: 600Vac międzyfazowe,
- impedancja wejściowa: >1,3MOhm,
- obciążenie: max 0,15VA na fazę,
- częstotliwość: 45 ÷ 65Hz,
Wejścia prądowe
- prąd znamionowy: 1A/5A rms programowane,
- Min / Max mierzony prąd: 20mA / 7A rms,
- maksymalne przeciążenie: 10A rms ciągłe - 100A rms przez 1 sek,
- impedancja wejściowa: około 0,02 Ohm,
- obciążenie: max 0,5VA na fazę,
- napięcie izolacji: max 150Vac międzyfazowe,
- wejście Rogowskiego: na życzenie 200÷49995A.
Typowa dokładność
- napięcie: ±0,2% odczytu ±0,05% pełnej skali,
- prąd: ±0,2% odczytu ±0,1% pełnej skali (5Arms),
- moc czynna: 1% odczytu ±0,1% pełnej skali (PF=1),
- współczynnik mocy: 1% odczytu (0,5 indukcyjne - 0,8 pojemnościowe),
- energia czynna: 1,5% odczytu (0,5 indukcyjne - 0,8 pojemnościowe),
- częstotliwość: ±0,05% odczytu ±2cyfry od 45 do 65Hz,
Wyświetlacz i elementy sterowania
- wyświetlacz: podświetlany, graficzny LCD 132x63 pikseli,
- klawiatura: 4 przyciski.
Pamięć pomiarów
- typ: wbudowana, nieulotna, FLASH, 128 lub 512kB.
Port komunikacyjny
- typ: RS232 lub RS485 na żądanie, optoizolowany,
- szybkość transmisji: 300 do 57600 bodów.
Zegar czasu rzeczywistego
- typ: z podtrzymaniem bateryjnym,
- dokładność: ±30ppm.
Cyfrowe wyjścia
- typ: 2 lub 4 optomos (50V - 300mAac-dc).
Warunki środowiskowe
- temperatura pracy: od -15°C do +60°C,
- temperatura magazynowania: od -25°C do +75°C,
- wilgotność względna: max 80% bez kondensacji.
Charakterystyka mechaniczna
- materiał: obudowa plastykowa - noryl UL94-V0,
- stopień ochrony: IP20,
- zaciski: przewody 2,5mm2,

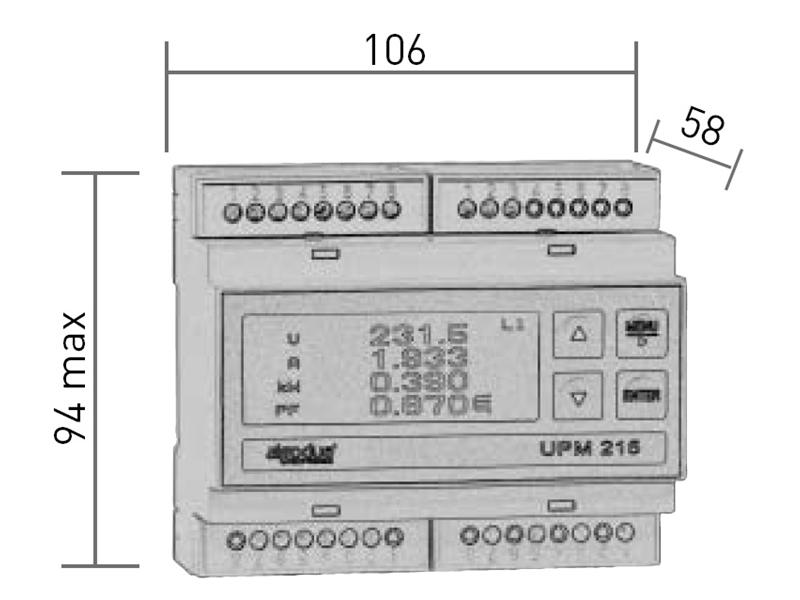

- wymiary/waga: 106x90x57mm, 300g.
Zgodność z normami
- bezpieczeństwo: dyrektywy 73/23/EEC i 93/68/ECC, norma bezpieczeństwa EN61010.1 ,
- EMC: dyrektywa 89/366/EEC ze zmianami 93/31/EEC i 93/68/EEC, normy EN50081-2, EN50082-2, EN61326/A1.
