Cechy szczególne:
- kompaktowy wymiar 6 modułów DIN,
- pomiar True RMS,
- wyświetlanych ponad 50 parametrów elektrycznych,
- monitorowanie prądu neutralnego,
- dwukierunkowy, kwadrantowe wartości w szeregowym porcie komunikacyjnym,
- jasny, kontrastowy wyświetlacz LED,
- do 6 wartości mierzonych wyświetlanych jednocześnie,
- obliczenie zapotrzebowania na prąd i moc przez okres definiowany przez użytkownika,
- nie wymaga przekładników napięciowych dla napięcia do 600Vac,
- programowana przekładnia przekładnika prądowego,
- łatwy w użyciu.

Opis ogólny:

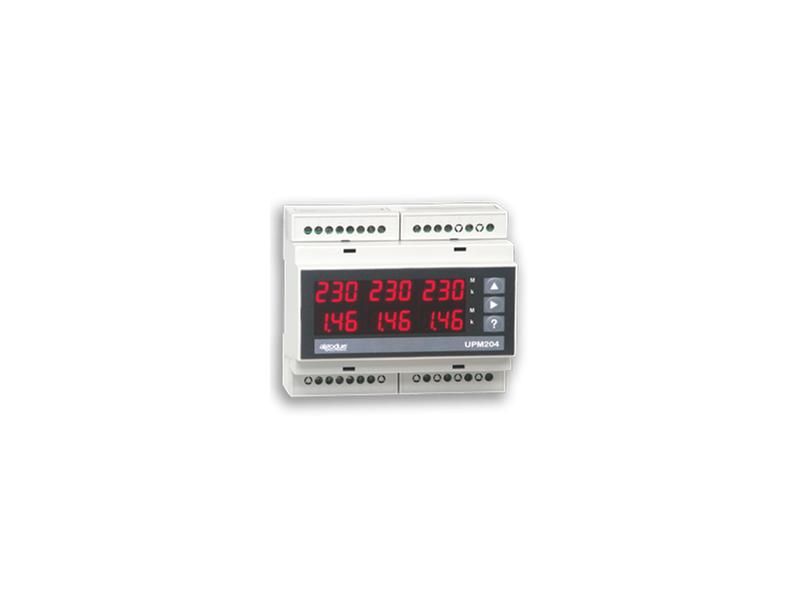

UPM204 jest cyfrowym miernikiem zdolnym mierzyć parametry elektryczne w układach trójfazowych. Zapewnia dokładne pomiary nawet dla odkształconych przebiegów. Sześć jasnych wyświetlaczy LED pokazuje trójfazowe wielkości jednocześnie i zapewnia maksymalną widoczność nawet w trudnych warunkach oświetleniowych. Parametry pracy mogą być łatwo ustawiane za pomocą klawiatury przyrządu. Oprogramowanie WINTOOL, dostępne bezpłatnie przez Internet, pozwala na pokazanie wszystkich mierzonych wielkości oraz na wygodne i szybkie programowanie przyrządu. Opcjonalnie dostępny jest również rozbudowany program DEDALO do zdalnego programowania przyrządów ALGODUE oraz do obserwacji, rejestracji i analizy mierzonych parametrów. UPM204 zastępuje wiele mierników analogowych, jak również mierników jednofunkcyjnych takich, jak: woltomierze, amperomierze, watomierze, varomierze, mierniki częstotliwości, mierniki współczynnika mocy, liczniki energii, etc. UPM204 jest kompaktowym, przystępnym cenowo miernikiem mogącym pracować indywidualnie lub jako integralna część bardziej rozbudowanego systemu monitorowania i zarządzania energią.

Zalety:
- UPM204 jest przystępnym cenowo rozwiązaniem do monitorowania wszystkich głównych parametrów elektrycznych,
- dostarcza informację o średnim szczytowym prądzie i zapotrzebowaniu na moc. Dane te są podstawą do opracowania prawidłowych strategii pomocnych przy unikaniu niekontrolowanych szczytów mocy i w konsekwencji kar,
- UPM204 będąc ultra-kompaktowym i łatwym w montażu jest właściwym do zastąpienia konwencjonalnych mierników. UPM204 posiada potężne możliwości nie oferowane przez tradycyjne mierniki analogowe,
- UPM204 zapewnia oszczędność czasu i kosztów podczas montażu, w porównaniu z wieloma indywidualnymi przyrządami jednofunkcyjnymi,
- poprzez port komunikacyjny jest możliwy odczyt i rejestracja na PC wszystkich wyników. Zdalne podłączenie pozwala na generowanie na PC profili zużycia energii, rejestrację trendów wartości, przydział kosztów i raporty, jak również na identyfikację wartości krytycznych.

Zastosowania:
- rozdzielnie, elektrownie, centra sterowania silnikami, etc.,
- systemy monitorowania oraz sterowania mocą,
- monitorowanie obciążeń pojedynczych maszyn,
- zarządzanie zapotrzebowaniem,
- zdalny pomiar i przydział kosztów,

Główne cechy:
Pomiary:
- trójfazowe 3 lub 4-przewodowe niesymetryczne obciążenia,
- pomiar True RMS zapewnia dokładny pomiar nawet dla odkształconych przebiegów,
- w pełni dwukierunkowe, czterokwadrantowe wartości dostępne w szeregowym porcie komunikacyjnym,
- mierzonych ponad 50 parametrów elektrycznych (chwilowych, wartości szczytowe, energie, etc.),
- bezpośredni pomiar napięcia do 600Vac,
- programowana przekładnia przekładnika prądowego.
Wyświetlacz na panelu czołowym:
- wysoko kontrastowy, czytelny, wyświetlacz LED,
- 6 parametrów wyświetlanych jednocześnie daje pełną ocenę sytuacji już na pierwszy rzut oka,
- ochrona hasłem ustawień oraz zerowania przyrządu.
Komunikacja:
- optoizolowany port komunikacyjny RS232 lub RS485,
- protokół MODBUS lub A2 ASCII,
- programowana szybkość komunikacji do 57600 bodów.
Wejścia i wyjścia:
- dwa wyjścia cyfrowe do impulsowania energii,
na żądanie wejście dla cewek Rogowskiego.

Wskazywanie mierzonych wielkości:
Mierzone wielkości są wskazywane na wyświetlaczu, który przełącza się z wartości mierzonej na rodzaj mierzonego parametru. Zaletą jest bardzo dobra widoczność we wszystkich warunkach oświetleniowych, nawet, gdy przyrząd jest oddalony. Zmiana wyświetlacza może być wykonywana co 10 sekund automatycznie lub po przyciśnięciu przycisku ? na klawiaturze przyrządu.
Wykaz mierzonych wartości chwilowych:
- napięcie fazowe VL1-N - VL2-N - VL3-N [V]
- napięcie międzyfazowe VL1-L2 - VL2-L3 - VL3-L1 [V]
- napięcie systemu V [V]
- prąd fazy IL1 - IL2 - IL3 - IN [A]
- prąd systemu I [A]
- współczynnik mocy PFL1 - PFL2 - PFL3
- współczynnik mocy systemu PF
- moc pozorna SL1 - SL2 - SL3 [VA]
- moc pozorna systemu S [VA]
- moc czynna PL1 - PL2 - PL3 [W]
- moc czynna systemu P [W]
- moc bierna QL1 - QL2 - QL3 [var]
- moc bierna systemu Q [var]
- częstotliwość f [Hz]
- zapotrzebowanie (wartości średnie) 3 x IAVG - SAVG - PAVG
- kierunek wirowania 123 / 132
Wykaz rejestrowanych parametrów:
- energia czynna systemu [Wh]
- energia pozorna systemu [VAh]
- energia bierna indukcyjna systemu [varh ind]
- energia bierna pojemnościowa systemu [varh cap]
- wartości szczytowe 3xVL-N - 3xVL-L - 3xIL - 3xIAVG - IN - PAVG - SAVG

Dane techniczne:
Zasilanie
- napięcie znamionowe: 115Vac/230Vac +15% -20%,
- pobór mocy: max 2VA,
Wejścia napięciowe
- maksymalne mierzone napięcie: 600Vac międzyfazowe,
- impedancja wejściowa: >1,3MOhm,
- obciążenie: max 0,15VA na fazę,
- częstotliwość: 45 ÷ 65Hz.
Wejścia prądowe
- prąd znamionowy: 5ARMS,
- Min / Max mierzalny prąd: 20mA / 7ARMS,
- maksymalne przeciążenie: 10ARMS ciągły - 100ARMS przez 1 sek,
- impedancja wejściowa: około 0,02?,
- obciążenie: max 0,5VA na fazę,
- napięcie izolacji: 150Vac między fazami,
wejście Rogowskiego: 200÷49995 na żądanie.
Typowa dokładność
- napięcie: ±0,3% odczytu ±0,05% pełnej skali,
- prąd: ±0,5% odczytu ±0,05% pełnej skali (5ARMS),
- moc czynna: ±1% odczytu ±0,2% pełnej skali (PF=1),
- współczynnik mocy: ±1,5% odczytu (0,5 indukcyjne - 0,8 pojemnościowe),
- energia czynna: ±1,5% odczytu (0,5 indukcyjne - 0,8 pojemnościowe),
- częstotliwość: ±0,05% odczytu ±1 cyfra od 45 do 65Hz.
Wyświetlacz i elementy sterowania
- wyświetlacz: o dużej jasności 10mm LED, 6 linii, 3 cyfry,
- klawiatura: 3 przyciski.
Port komunikacyjny
- typ: RS232 lub RS485, optoizolowane,
- szybkość transmisji: 300 do 57600 bodów.
Wyjścia cyfrowe
- typ: 2 optoizolowane (50V-100mAAC-DC).
Warunki środowiskowe
- temperatura pracy: od -20°C do +60°C,
- temperatura magazynowania: od -30°C do +75°C,
- wilgotność względna: max 80% bez kondensacji.
Charakterystyka mechaniczna
- materiał: obudowa plastykowa - noryl UL94-V0,
- stopień ochrony: IP20,
- zaciski: przewody 2,5mm2,
- wymiary / waga: 106x90x57mm / 300gr.
Zgodność z normami
- bezpieczeństwo: dyrektywy 73/23/EEC i 93/68/EEC, norma bezpieczeństwa EN61010.1
- EMC: dyrektywa 89/366/EEC z następującymi zmianami 93/31/EEC i 93/69/EEC,
EN50081-2, EN50082-2, EN61326/A1.
