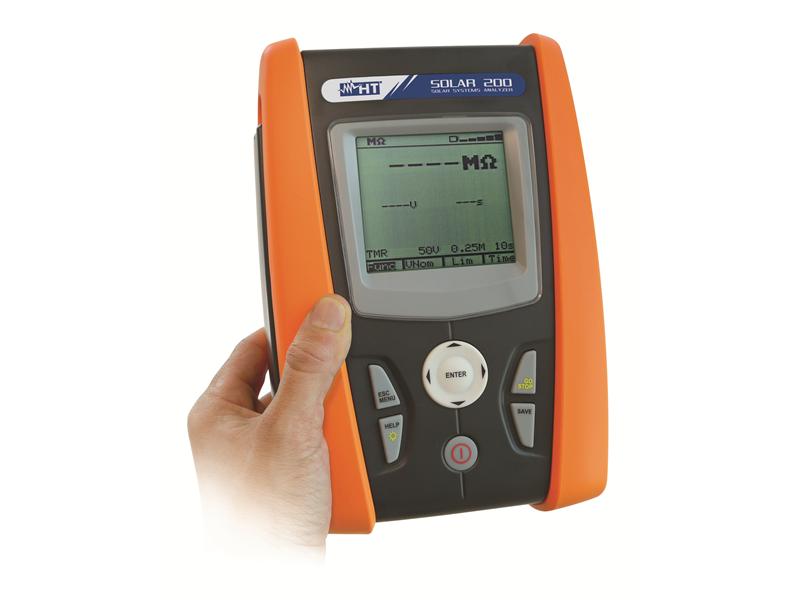

SOLAR 200 jest innowacyjnym przyrządem przeznaczonym do przeprowadzania weryfikacji bezpieczeństwa elektrycznego instalacji fotoogniwowych (nazywane również instalacjami fotowoltaicznymi, solarnymi, etc.) zgodnie z obowiązującymi normami bezpieczeństwa. Przyrząd jest bardzo prosty w użyciu i posiada szeroki zakres funkcji, które mogą być wybierane za pomocą prostego menu. Pomiary mogą być rozpoczęte poprzez naciśnięcie przycisku umieszczonego na obudowie przyrządu lub poprzez naciśnięcie przycisku na sondzie pomiarowej (opcjonalnej PR400), wtedy przyrząd wykonuje w prosty sposób całą sekwencję pomiarową. Pomoc, dostępna na ekranie, która może być wybierana przez użytkownika i jest aktywna dla dowolnej funkcji, jest dużym wsparciem podczas podłączania przyrządu do badanego systemu. SOLAR 200 posiada pamięć wewnętrzną oraz interfejs optyczny/USB do podłączenia do PC, do transmisji wyników, które mogą być analizowane za pomocą dedykowanego programu.

Funkcje pomiarowe:
- pomiar ciągłości przewodu ochronnego prądem 200mA,
- pomiar rezystancji izolacji napięciami 50, 100, 250, 500, 1000V DC,
- pomiar czasu wyzwolenia wyłączników RCD typu A, AC, standardowych i selektywnych do 500mA,
- pomiar prądu wyzwolenia wyłączników RCD typu A, AC, standardowych i selektywnych do 500mA,
- pomiar impedancji pętli P-N, P-P, P-PE również w wysoką rozdzielczością (0,1mOhm),
- obliczenie spodziewanego prądu zwarcia,
- pomiar pętli bez P-PE bez wyzwolenia wyłącznika RCD,
- pomiar napięcia dotykowego,
- wskazanie kolejności faz,
- możliwość aktywacji pomiaru przyciskiem na opcjonalnej sondzie PR400,
- rejestracja wyników,
- możliwość przeglądania na ekranie zarejestrowanych wyników,
- optyczny/USB interfejs do PC,
- pomoc dostępna na ekranie,
- zgodność z normami: znak CE, normy EMC: PN-EN 61326, PN-EN 61557, PN-EN 61010-1, PN-EN 61010-032.

Dane elektryczne:
Pomiar ciągłości przewodu ochronnego
- zakresy:
0,00 ÷ 9,99,
10,0 ÷ 99,9,
- dokładność: ±(2,0% odczytu + 2 cyfry) (*),
- bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami.

(*) po kalibracji przewodu, która zeruje jego rezystancję.
Prąd pomiarowy: >200mA DC dla RNapięcie rozwarcia: 4.

Pomiar czasu wyzwolenia RCD
- zakresy:
½IN, IN:
1 ÷ 999ms, rozdzielczość 1ms, dokładność ±(2,0% odczytu + 2 cyfry),
2IN:
1 ÷ 200 standardowe, rozdzielczość 1ms, dokładność ±(2,0% odczytu + 2 cyfry),
1 ÷ 250 selektywne, rozdzielczość 1ms, dokładność ±(2,0% odczytu + 2 cyfry),
5IN:
1 ÷ 50 standardowe, rozdzielczość 1ms, dokładność ±(2,0% odczytu + 2 cyfry),
1 ÷ 160 selektywne, rozdzielczość 1ms, dokładność ±(2,0% odczytu + 2 cyfry),

- bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami,
- znamionowe prądy wyzwolenia: 10mA, 30mA, 100mA, 300mA, 500mA,
- typy RCD: AC, A, standardowe i selektywne,
- napięcie Faza-Ziemia: (110V ÷ 240V) ±10%,
- częstotliwość: 50Hz ±0,5Hz, 60Hz ±0,5%,
- granice napięć dotykowych: 25V lub 50V.

Pomiar prądu wyzwolenia RCD (typy standardowe, selektywne, AC, A)
- typ RCD:
AC:
ININ>10mA; zakres: (0,5 ÷ 2)IN; rozdzielczość 0,1IN; dokładność 0%, 10% odczytu,
A:
ININ>10mA; zakres: (0,5 ÷ 2)IN; rozdzielczość 0,1IN; dokładność 0%, 10% odczytu.

Bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami.

Pomiar rezystancji izolacji (napięcie DC)
- napięcie pomiaru 50V
zakresy:
0,01 ÷ 9,99 MOhm, rozdzielczość 0,01MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
10,0 ÷ 49,9 MOhm, rozdzielczość 0,1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
50,0 ÷ 99,9 MOhm, rozdzielczość 0,1MOhm, dokładność ±(5,0% odczytu + 2 cyfry),
- napięcie pomiaru 100V
zakresy:
0,01 ÷ 9,99 MOhm, rozdzielczość 0,01MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
10,0 ÷ 99,9 MOhm, rozdzielczość 0,1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
100,0 ÷ 199 MOhm, rozdzielczość 1MOhm, dokładność ±(5,0% odczytu + 2 cyfry),
- napięcie pomiaru 250V
zakresy:
0,01 ÷ 9,99 MOhm, rozdzielczość 0,01MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
10,0 ÷ 99,9 MOhm, rozdzielczość 0,1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
100,0 ÷ 249 MOhm, rozdzielczość 1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
250,0 ÷ 499 MOhm, rozdzielczość 1MOhm, dokładność ±(5,0% odczytu + 2 cyfry),
- napięcie pomiaru 500V
zakresy:
0,01 ÷ 9,99 MOhm, rozdzielczość 0,01MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
10,0 ÷ 99,9 MOhm, rozdzielczość 0,1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
100,0 ÷ 499 MOhm, rozdzielczość 1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
500,0 ÷ 999 MOhm, rozdzielczość 1MOhm, dokładność ±(5,0% odczytu + 2 cyfry),
- napięcie pomiaru 1000V
zakresy:
0,01 ÷ 9,99 MOhm, rozdzielczość 0,01MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
10,0 ÷ 99,9 MOhm, rozdzielczość 0,1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
100,0 ÷ 999 MOhm, rozdzielczość 1MOhm, dokładność ±(2,0% odczytu + 2 cyfry),
1000,0 ÷ 1999 MOhm, rozdzielczość 1MOhm, dokładność ±(5,0% odczytu + 2 cyfry),

Bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami.
Napięcie rozwarcia: 1,25 x napięcie znamionowe; rozdzielczość pomiaru napięcia: 1V.
Prąd zwarcia: < 15mA dla każdego napięcia pomiarowego.
Prąd znamionowy: > 2,2mA dla 230kOhm przy 500V; 1mA dla 1MOhm przy innych napięciach pomiarowych.

Pomiar napięcia dotykowego)
- zakres: 0 ÷ 2Utlim [V],
- rozdzielczość: 0,1V,
- dokładność: +(2,0% odczytu + 2 cyfry),
- bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami,
- Utlim (Ul): 25V, 50V.

Pomiar impedancji pętli P-P, P-N, P-PE dla systemów TT/TN
Zakresy:
0 ÷ 9,99 Ohm, rozdzielczość 0,01 Ohm (*), dokładność ±(5,0% odczytu + 3 cyfry),
10,0 ÷ 199,9 Ohm, rozdzielczość 0,1 Ohm (*), dokładność ±(5,0% odczytu + 3 cyfry),
200,0 ÷ 1999 Ohm (tylko P-PE), rozdzielczość 1 Ohm (*), ±(5,0% odczytu + 3 cyfry),

Bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami.
(*) 0,1mOhm dla zakresu 0,0 ÷ 199,9 (z opcjonalną przystawką IMP57).
Maksymalny prąd: 3A przy 127V, 6A przy 230V, 10A przy 400V.
Napięcie pomiarowe: (110÷240V) ±10% (P-N, P-PE); 50Hz ±0,5Hz, 60Hz ±0,5Hz
(110÷415V)±10% (P-P); 50Hz ±0,5Hz, 60Hz ±0,5Hz.

Pomiar impeadacji pętli dla systemów IT
- zakres: 5 ÷ 999mA,
- rozdzielczość: 1mA,
- dokładność: ±(5,0% odczytu + 3 cyfry),
- bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami,
- Utlim (Ul): 25V, 50V.

Pomiar impedancji pętli P-PE (RA) bez wyzwalania wyłączników RCD
Zakresy:
0,01 ÷ 9,99 Ohm, rozdzielczość 0,01 Ohm (*), dokładność ±(5,0% odczytu + 1,0 Ohm),
10,0 ÷ 199,9 Ohm, rozdzielczość 0,1 Ohm (*), dokładność ±(5,0% odczytu + 1,0 Ohm),
200,0 ÷ 1999 Ohm (tylko P-PE), rozdzielczość 1 Ohm (*), ±(5,0% odczytu + 1,0 Ohm).

Bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami.
Prąd pomiarowy przy 265V: Napięcie pomiarowe: (110÷240V) ±10% (P-N/PE); 50Hz ±0,5Hz, 60Hz ±0,5Hz.
Utlim (Ul): 25V, 50V.

Wskazanie kolejności oraz zgodności faz z 1 lub 2 przewodami
- zakres (100 ÷ 240V) ±10%,
- wskazania:
"123" - prawidłowa kolejność faz,
"132" - nie prawidłowa kolejność faz,
"11-" - fazy zgodne.

Bezpieczeństwo: KAT II 240V do ziemi, KAT415V między zaciskami.
Przyrząd wykrywa kolejność faz poprzez dotykanie przewodu fazowego. Detekcja nie jest dokonywana na przewodach izolowanych.
Częstotliwość: 50Hz ±0,5Hz, 60Hz ±0,5Hz.

Dane ogólne:

Cechy mechaniczne:
- wymiary: 235 x 165 x 75mm,
- waga (z bateriami): około 1,2kg,
- szczelność obudowy: IP50.

Pamięć i interfejs:
- każdy pomiar może być zapamiętany,
- pamięć: >600 adresów,
- port komunikacyjny do PC: optyczny/USB.

Wyświetlacz:
- graficzny LCD z podświetleniem.

Zasilanie:
- baterie: 6 x 1,5V baterie typu LR6, AA, AM3, MN 1500,
- czas pracy z baterii: > 600 pomiarów (bez używania stopera).

Warunki środowiskowe:
- temperatura pracy: 0°C ÷ 40°C,
- wilgotność pracy: < 40°C,
- temperatura magazynowania (bez baterii): -10°C ÷ 60°C,
- wilgotność magazynowania: < 80%RH.

Zgodność z normami:
- bezpieczeństwo: (PN) IEC / EN61010-1, (PN) IEC / EN61557-1, -2, -3, -4, -6, -7,
- dokumentacja: (PN) IEC/EN61187,
- bezpieczeństwo akcesoriów: (PN) IEC / EN61010-031, (PN) IEC / EN61010-2-032,
- LOW Ohm (200mA): CEI 64-8 612.2, (PN) IEC / EN61557-4,
- MOhm: CEI 64-8 612.3, (PN) IEC / EN61557-2,
- RCD: CEI 64-8 612.9 app. D, (PN) IEC / EN61557-6,
- LOOP P-P, P-N, P-PE: CEI 64-8 612.6.3, (PN) IEC EN61557-3,
- Ra 15mA: CEI 64-8 612.6.3, (PN) IEC / EN61557-3,
- 123: (PN) IEC 61557-7,
- izolacja: podwójna,
- stopień zapylenia: 2,
- max wysokość: 2000m,
- kategoria przepięciowa: CAT III 240V do ziemi, max 415V między zaciskami.
