Opis:

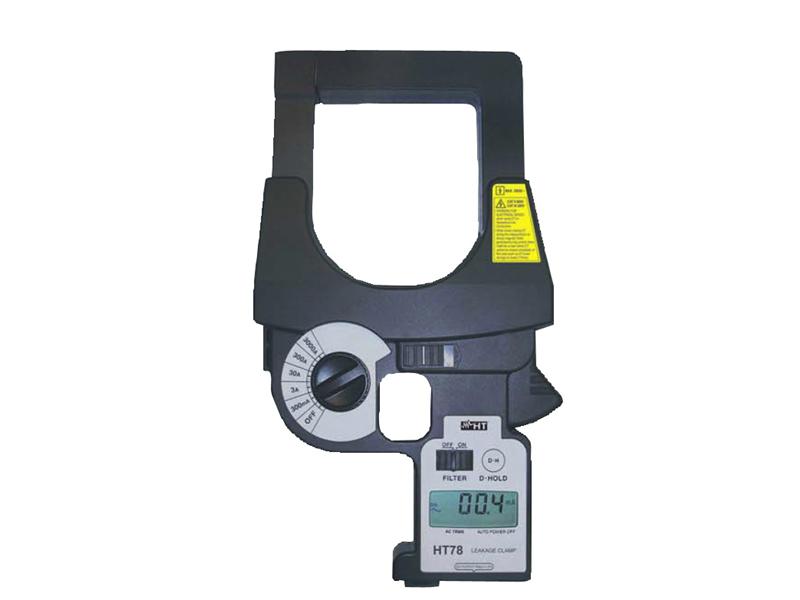

Innowacyjny miernik cęgowy HT78 jest przyrządem do dokładnego pomiaru bardzo małych wartości prądów AC TRMS (od 0,1mA) i jest szczególnie pomocny przy pomiarach prądów upływowych w instalacjach domowych oraz przemysłowych w celu rozwiązania typowych problemów przypadkowych wyzwoleń wyłączników RCD. Wbudowany filtr dolnoprzepustowy pozwala na odcięcie wyższych harmonicznych, natomiast analogowe wyjście DCV pozwala na podłączenie zewnętrznych rejestratorów. Przyrząd pozwala na pomiar do 3000A i, dzięki dużemu rozmiarowi szczęk, pozwala objąć kable i szyny o dużych wymiarach. Duże rozmiary szczęk pozwalają na pomiary w układach trójfazowych: prądu asymatrii obciążenia, prądu różnicowego oraz składowej upływającej do ziemi z pominięciem przewodu ochronnego. Przyrząd może być również stosowany do wygodnego pomiaru pośredniego prądu upływowego dotykowego. Miernik jest zgodny z normą bezpieczeństwa IEC/EN61010-1 dla CAT II 600V, CAT III 300V.

Funkcje pomiarowe:
- prąd AC TRMS do 3000A,
- rozdzielczość przy pomiarze prądu upływu: 0,1mA,
- filtr dolnoprzepustowy 150Hz,
- analogowy sygnał wyjściowy DCV do zewnętrznych rejestratorów,
- data hold,
- ręczna zmiana zakresów,
- funkcja "LOCK" do zablokowania szczęk,
- max średnica mierzonego przewodu 108mm,
- automatyczny wyłącznik zasilania.

Dane techniczne:
Dane elektryczne:
Prąd AC TRMS
- zakresy:
300mA, rozdzielczość 0,1mA,
3A, rozdzielczość 0,001A,
30A, rozdzielczość 0,01A,
300A, rozdzielczość 0,1A,
3000A, rozdzielczość 1A,
- dokładności (częstotliwość 50 ÷ 60Hz):
±(1,5% odczytu + 8cyfr) dla zakresu do 300A,
±(2,0% odczytu + 8cyfr) dla zakresu 3000A.
Wyjście analogowe DC
- zakresy:
300mA, przekładnia 1mV/1mA,
3A, przekładnia 1mV/0,01A,
30A, przekładnia 1mV/0,1A,
300A, przekładnia 1mV/1A,
3000A, przekładnia 1mV/10A,
- dokładność (częstotliwość 50 ÷ 60Hz):
±(1,5% odczytu + 8cyfr) dla zakresu do 300A.
Wbudowany filtr
- typ filtra - dolnoprzepustowy,
- częstoliwość odcięcia - 150Hz.

Dane ogólne:
Cechy:
- blokowanie odczytu na wyświetlaczu: Data Hold,
- filtr dolnoprzepustowy: 150Hz w celu eliminacji harmonicznych,
- wyjście analogowe DC: do podłączenia zewnętrznych rejestratorów.

Dane mechaniczne:
- wymiary: 341x194x52mm,
- waga (łącznie z bateriami): 1,9kg,
- max rozmiar przewodnika: 108mm.

Zasilanie:
- zasilanie: 2x1,5V baterie typu AAA LT03,
- wskazanie rozładowania baterii: symbol na wyświetlaczu,
- czas życia baterii: około 200 godzin ciągłej pracy,
- automatyczny wyłącznik: po 10 minutach bezczynności.

Wyświetlacz:
- cechy: LCD, 4 cyfry, licznik 3200, punkt dziesiętny,
- szybkość próbkowania: 2 razy/sek.,
- wskazanie przekroczenia zakresu: "OL" na wyświetlaczu,
- tryb przetwarzania: TRMS,

Warunki klimatyczne:
- temperatura odniesienia: 23°C ±5°C,
-temperatura pracy: 0 ÷ 40°C,
- wilgotność pracy: - temperatura magazynowania: -10°C ÷ 60°C,
- wilgotność magazynowania:
Normy związane:
- bezpieczeństwo: IEC/EN61010-1; IEC/EN61010-2-032,
- izolacja: podwójna,
- stopień zapylenia: 2,
- max wys. stosowania: 2000m,
- kategoria przepięciowa: CAT II 600V - CAT III 300V.
